3 x Montage

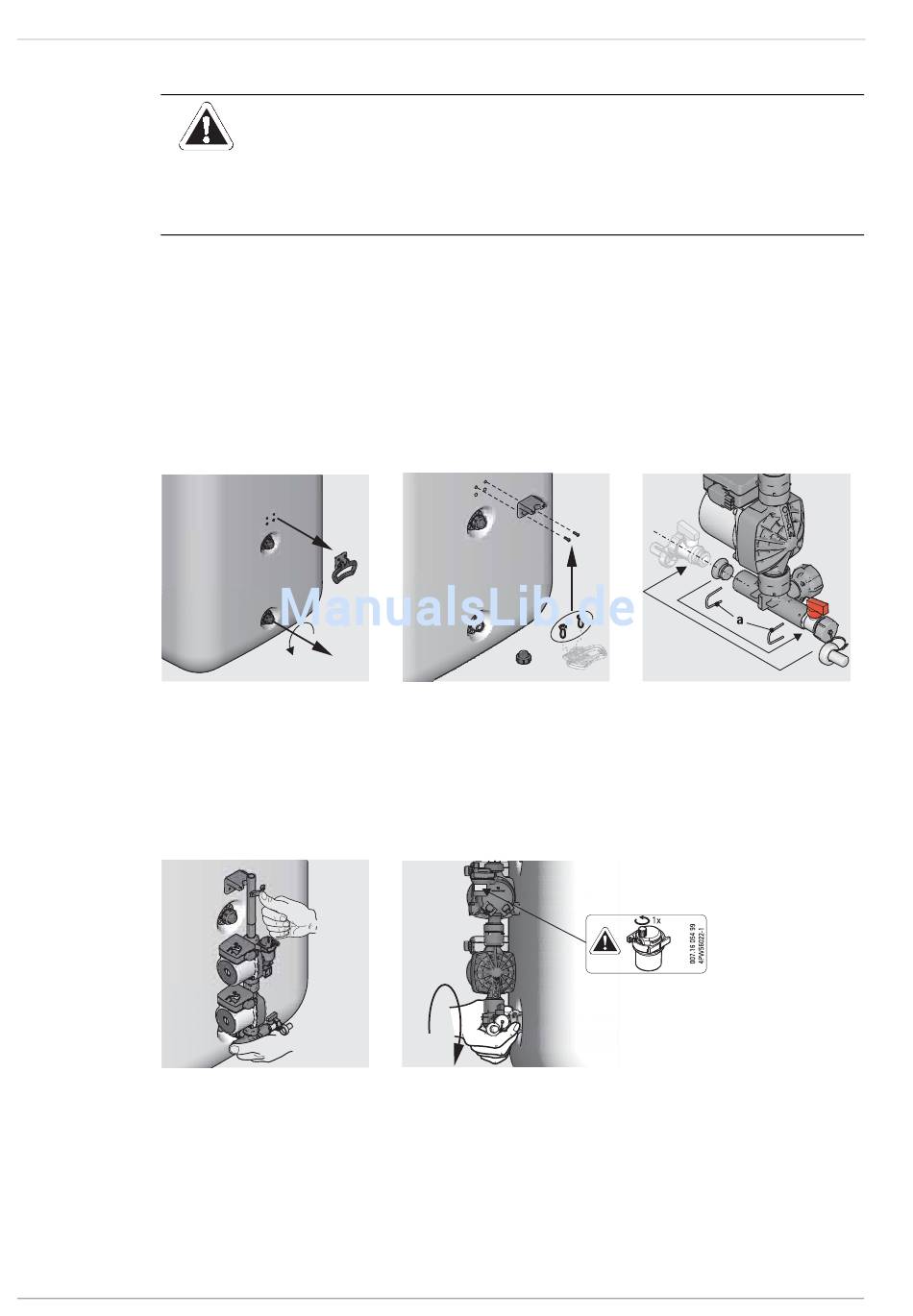

3.2.1 Montage Pumpeneinheit

1. Griff des Warmwasserspeichers demontieren und Verschlusskappe des Solar-Rücklaufanschlusses abschrauben.
2. Mit den zuvor entfernten Schrauben des Griffs den Haltewinkel der Pumpenaufnahme an die oberen Dübel der
Griffbefestigung anschrauben.
3. Falls der KFE-Hahn im Speicheranschlusswinkel der vormontierten Pumpengruppe auf der anderen Seite angeordnet werden
soll (Bild 3-8):
• Beide Haltebügel (a) abziehen.
• Blindstopfen und KFE-Hahn herausziehen.
• KFE-Hahn auf der gewünschten Seite einstecken und mit einem Haltebügel sichern.
• Blindstopfen in die dem KFE-Hahn entgegengesetzte Seite einstecken und mit einem Haltebügel sichern.
Bild 3-6
4. Mitgelieferte Dichtung in die Speicheranschlussmutter einlegen und die vormontierte Pumpeneinheit am
Speicheranschlusswinkel an den Solar-Rücklaufanschluss des Warmwasserspeichers schrauben. Zur Erleichterung der
Montage kann der Haltebügel in den Haltewinkel eingerastet werden.
5. Die Entlüfterklappe, an der oberen Pumpe, 1 Umdrehung öffnen.
6. Speicheranschlussmutter festziehen.
Bild 3-9
14
VORSICHT!
Bei der Montage können große Wassermengen aus dem Warmwasserspeicher austreten.
• Die Pumpeneinheit montieren, bevor der Warmwasserspeicher (druckloser Bereich) mit Wasser befüllt
wird.
• Soll die Pumpeneinheit an einen bereits in Betrieb befindlichen Warmwasserspeicher angeschlossen
werden, muss der drucklose Speicherbereich vorher entleert werden.
Arbeitsschritt 1
Arbeitsschritt 4
Bild 3-7 Arbeitsschritt 2
Bild 3-10 Arbeitsschritt 5+6
Bild 3-8 Arbeitsschritt 3
FA ROTEX Solaris RPS3 - 02/2010
