5.1

Bedien- und Anzeigeelemente

5 Regelung
1
2
3
4
5
6
7

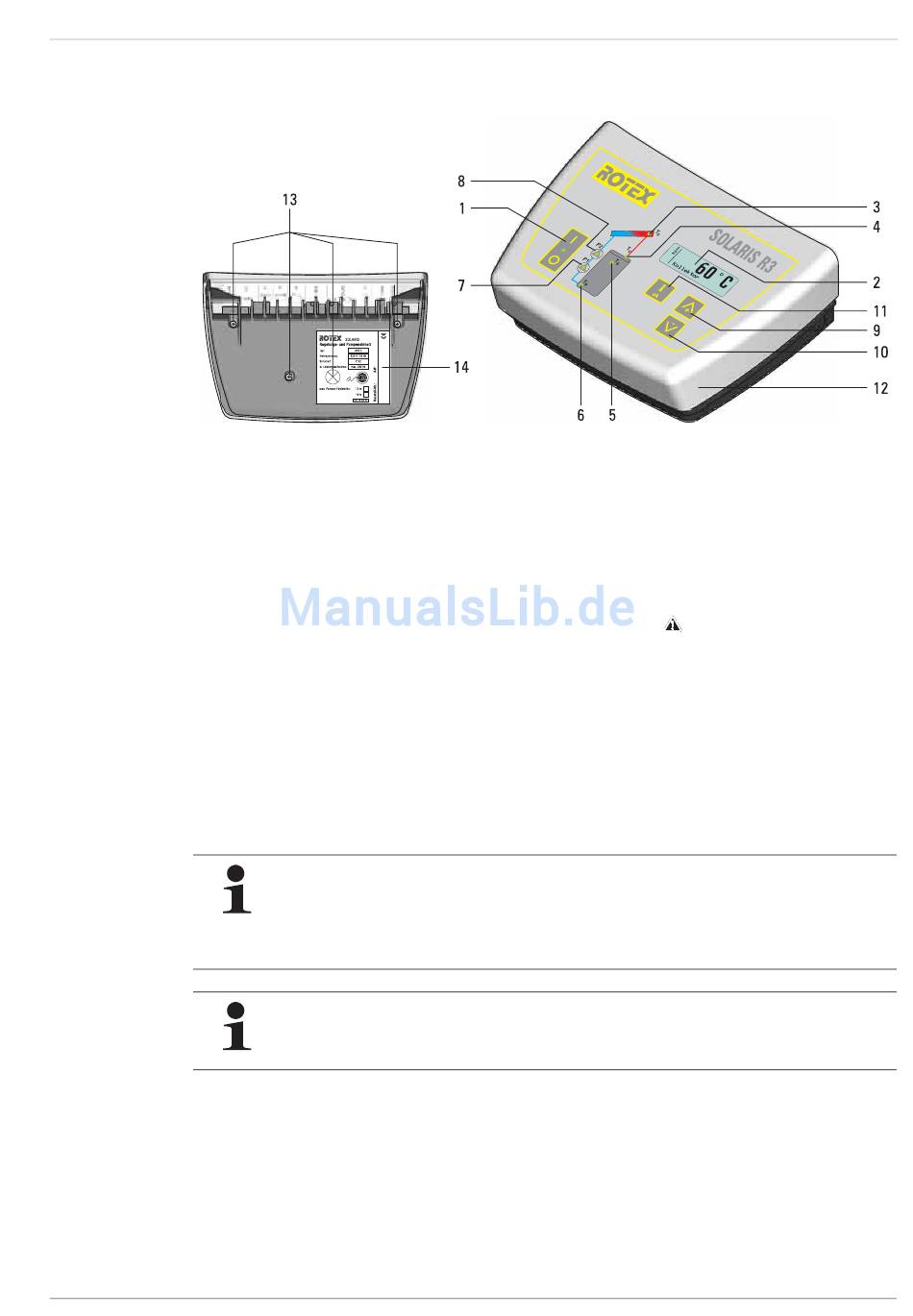

Bild 5-1
5.2

Funktionsweise der Regelung

FA ROTEX Solaris RPS3 - 02/2010
Hauptschalter mit Kontrollleuchte
Display zur Temperatur- und
Parameteranzeige (Energiesparfunktion:
Displaybeleuchtung schaltet 10 min
nach dem letzten Tastendruck ab)
Leuchte für Kollektortemperatur-Anzeige
Leuchte für Solar-Vorlauftemperatur und
Durchflussmessung (FLS)
Leuchte für Speichertemperatur-Anzeige
Leuchte für Solar-Rücklauftemperatur-
Anzeige
Betriebszustands-Leuchte für
drehzahlgeregelte Betriebspumpe P1
(leuchtet, wenn Pumpe in Betrieb -
flackert, wenn Pumpe im gedrosselten
Zustand läuft)
Bedien- und Anzeigeelemente
Aufgrund ständiger Verbesserungen zum optimalen Einsatz der RPS3 Anlage wurde die Solaris R3-Regelung mit
einer Updatefunktion ausgestattet. Daher sind einige, in diesem Kapitel beschriebenen Funktionen nur für
bestimmte Softwareversionen gültig. Diese Funktionen sind gesondert durch Symbole gekennzeichnet.
Softwareupdates an der Solaris R3-Regelung dürfen nur durch den ROTEX Servicetechniker durchgeführt
werden.
Der Netzschalter trennt die Solaris R3-Regelung komplett von der Netzspannung. Das Schalten des Netzschal-
ters erfordert einen höheren Tastendruck als das Bestätigen der Bedientasten.
8 Betriebszustands-Leuchte für
Druckerhöhungspumpe P2 (leuchtet,
wenn Pumpe in Betrieb)
9 Pfeiltaste nach oben zum Wechseln der
Temperatur- oder Parameteranzeige in
Pfeilrichtung bzw. zum Erhöhen des
Parametereinstellwertes
10 Pfeiltaste nach unten zum Wechseln der
Temperatur- oder Parameteranzeige in
Pfeilrichtung bzw. zum Absenken von
Parametereinstellwerten
5 x

Regelung - Bedienung

11 Info-Taste zum Einstieg in die
Informationsebene (Anzeigen von
Messwerten, Maximalwerten und
Rechenwerten) und OK-Taste zum
Bestätigen und Speichern von
Einstellungen im Einstellmenü
12 Regelungsgehäuse
13 Verschlussschrauben für Gerätegehäuse
(Rückseite)
14 Typenschild
Gerät darf nur vom autorisierten
Fachmann geöffnet werden. Vor dem
Öffnen Netzstecker ziehen!
27
