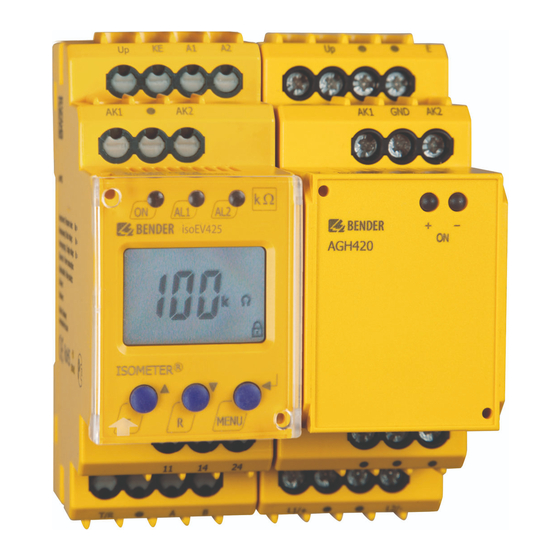

ISOMETER® isoEV425/isoEV425HC
mit Ankoppelgerät AGH420
Isolationsüberwachungsgerät für ungeerdete
DC-Stromkreise (IT-Systeme)
zur Ladung von Elektrofahrzeugen
Software-Version: D0430 V2.xx (isoEV425)/
Diese Kurzanleitung richtet sich an Fachpersonal der Elektrotechnik und Elek-
tronik. Sie ersetzt nicht das Handbuch. Stellen Sie sicher, dass das Personal das
Handbuch gelesen und alle Hinweise, die die Sicherheit betreffen, verstanden
hat. Das Handbuch finden Sie unter:
https://www.bender.de/service-support/downloadbereich
1. Bestimmungsgemäße Verwendung
Das ISOMETER® der Serie isoEV425 bzw. iso EV425HC überwacht den Isolati-
onswiderstand von ungeerdeten AC/DC-Hauptstromkreisen (IT-Systemen)
mit Netznennspannungen von 3(N)AC, AC/DC 0 ... 690 V oder DC 0 ... 1000 V.
Die Hauptanwendungsgebiete sind ungeerdete DC-Ladestationen (Mode 4
nach IEC 61851-23/FDIS) für Elektrofahrzeuge (IT-Systemen) mit Netznenn-
spannungen von DC 0 ... 1000 V. Die in 3(N)AC, AC/DC-Netzen vorhandenen
gleichstromgespeisten Komponenten haben keinen Einfluss auf das An-
sprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt. Durch
die separate Versorgungsspannung ist auch die Überwachung eines span-
nungslosen Netzes möglich. Die maximal zulässige Netzableitkapazität C
trägt 5 μF für isoEV425 bzw. 20 μF für isoEV425HC. Das ISOMETER® wird stets
mit dem Ankoppelgerät AGH420 betrieben.
isoEV425_D00126_03_Q_DEEN/05.2018
D0586 V2.xx (isoEV425HC)
Zwischen L1/+ und L2/- muss für die korrekte Funktion des
ISOMETERS® ein Netzinnenwiderstand
(z. B. Transformator) oder die Last vorhanden sein.
Kurzanleitung/Quickstart
≤
e
1 kΩ über die Quelle
be-
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bender isoEV425
Inhaltszusammenfassung für Bender isoEV425
- Seite 1 Versorgungsspannung ist auch die Überwachung eines span- nungslosen Netzes möglich. Die maximal zulässige Netzableitkapazität C trägt 5 μF für isoEV425 bzw. 20 μF für isoEV425HC. Das ISOMETER® wird stets mit dem Ankoppelgerät AGH420 betrieben. Zwischen L1/+ und L2/- muss für die korrekte Funktion des ≤...
-
Seite 2: Sicherheitshinweise Allgemein
2. Sicherheitshinweise allgemein Montage, Anschluss und Inbetriebnahme nur durch Elektrofachkraft! Beachten Sie unbedingt: die bestehenden Sicherheitsvorschriften (DIN EN 50110) das beiliegende Blatt „Sicherheitshinweise für Bender-Produkte“. 3. Funktionsbeschreibung Das ISOMETER® misst den Isolationswiderstand R sowie die Ableitkapazität zwischen dem zu überwachenden Netz (L1/+, L2/-) und Erde (PE). -
Seite 3: Schraub-Befestigung
Schraub-Befestigung: Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich, siehe Bestellinformation) mittels Werkzeug in eine über das Gehäuse hinaus ragen- de Position. Befestigen Sie das Gerät mit zwei M4-Schrauben (siehe Seite 3). Zubehör Klick Alle Maße in mm isoEV425_D00126_03_Q_DEEN/05.2018... - Seite 4 Anschluss Die Klemmen A1 und A2 sind an die Versorgungsspannung gemäß DIN VDE 0100-430 anzuschließen, d. h. die Zuleitung ist mit Schutzeinrichtun- gen zum Schutz bei Kurzschluss zu versehen (Empfehlung: Schmelzsicherung 6 A). Für die Ankopplung der Klemmen L1/+ und L2/– an das zu überwachen- de IT-System kann entsprechend DIN VDE 0100-430 auf Schutzeinrichtungen zum Schutz bei Kurzschluss verzichtet werden, wenn die Leitung oder das Ka- bel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein Mindestmaß...
- Seite 5 L1/+ L2/- Test / Reset GND AK1 A1 A2 AK1 GND AK2 AK2 GND isoEV425 AGH420 < ISOMETER MENU L2/- L1/+ COM465 IP L1/+ RS-485 Verletzungsgefahr durch Berühren heißer Oberflächen! Bei Betrieb des AGH420 an Netzspannungen > 800 V können Gehäusetemperaturen über 60 °C auftreten.
-
Seite 6: Legende Zum Anschlussschaltbild
Legende zum Anschlussschaltbild Klemme Anschlüsse Anschluss an die Versorgungsspannung über Schmelzsicherung: A1, A2 Bei Versorgung aus IT-System beide Leitungen absichern.* Jede Klemme jeweils separat an PE anschließen: E, E, KE Gleichen Leitungsquerschnitt wie bei A1, A2 verwenden. L1/+, L2/– Anschluss an das zu überwachende 3(N)AC, AC- oder DC-Netz Up, AK1, Klemmen des AGH420 mit den gleichnamigen Klemmen des GND, AK2... -
Seite 7: Genutzte Display-Elemente
5. Genutzte Display-Elemente Gerätefront/Display Funktion grün - On gelb - Alarm gelb - Alarm ON AL1 AL2 Aufwärts-Taste Test-Taste ( > 1,5 s drücken) Abwärts-Taste Reset-Taste ( > 1,5 s drücken) ENTER MENU MENU-Taste ( > 1,5 s drücken) U : Netzspannung R MENU R : Isolationswiderstand C : Ableitkapazität... -
Seite 8: Menü-Übersicht
6. Menü-Übersicht Messwertanzeige Standardanzeige Menüauswahl Menü Enter oder t > 5 Min. R [kΩ] Enter C [μF] U L1 L2 [ V] Parameterauswahl UL1 [ V] UL2 [ V] R [ %] . . . U R [kΩ] Enter Optionales Passwort Funktion Taste Betätigung... -
Seite 9: Technische Daten
Technische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 Definitionen: Versorgungskreis ( IC2 )..........................A1, A2 Ausgangskreis ( IC3 ) ..........................11, 14, 24 Steuerkreis ( IC4 )....................Up, KE, T/R, A, B, AK1, GND, AK2 Bemessungsspannung............................240 V Überspannungskategorie.............................. III Bemessungs-Stoßspannung: IC2 / ( IC3-4 ) ..............................4 kV IC 3 / ( IC4 ) .................................4 kV... - Seite 10 Anzeigebereich Messwert Netznennspannung ( ) ................ 30…1,15 kV Betriebsmessunsicherheit ...................... ±5 %, mindestens ±5 V Anzeigebereich Messwert Netzableitkapazität bei > 10 kΩ (isoEV425) ..........0…10 μF Anzeigebereich Messwert Netzableitkapazität bei > 10 kΩ (isoEV425HC)..........0…25 μF Betriebsmessunsicherheit ....................±15 %, mindestens ±2 μF Passwort ............................
- Seite 11 Schnittstelle Schnittstelle/Protokoll ..................RS-485/BMS, Modbus RTU, isoData Baudrate ............BMS (9,6 kbit/s), Modbus RTU (einstellbar), isoData (115,2 kbits/s) Leitungslänge (9,6 kbits/s) ........................... ≤ 1200 m Leitung: paarweise verdrillt, Schirm einseitig an PE ..............min. J-Y(St)Y 2 x 0.6 Abschlusswiderstand .................... 120 Ω (0,25 W), intern, zuschaltbar Geräteadresse, BMS-Bus, Modbus RTU .....................
-
Seite 12: Technische Daten Agh420
Nennstrom................................≤ 10 A Anzugsmoment ......................... 0,5…0,6 Nm (5…7 lb-in) Leitergrößen..............................AWG 24-12 Abisolierlänge .................................8 mm starr/flexibel............................0,2…2,5 mm flexibel mit Aderendhülse mit / ohne Kunststoffhülse ............... 0,25…2,5 mm Mehrleiter starr............................0,2…1,5 mm Mehrleiter flexibel ..........................0,2…1,5 mm Mehrleiter flexibel mit Aderendhülse ohne Kunststoffhülse .............. 0,25…1,5 mm Mehrleiter flexibel mit TWIN Aderendhülse mit Kunststoffhülse............ - Seite 13 Definition: Messkreis ( IC1 ) ............................L1/+, L2/- Steuerkreis ( IC2 ) ........................AK1, GND, AK2, Up, E Bemessungsspannung ............................1000 V Überspannungskategorie ..............................III Bemessungs-Stoßspannung: IC1 / (IC2) ................................8 kV Bemessungs-Isolationsspannung: IC1 / (IC2) ............................... 1000 V Verschmutzungsgrad ..............................3 Sichere Trennung (verstärkte Isolierung) zwischen: IC1 / ( IC2)......................Überspannungskategorie III, 1000 V Überwachtes IT-System Netznennspannungsbereich...
- Seite 14 Anschluss Anschlussart........................Schraub- oder Federklemme Schraubklemmen: Nennstrom ................................≤ 10 A Anzugsmoment ........................0,5…0,6 Nm (5…7 lb-in) Leitergrößen..............................AWG 24 -12 Abisolierlange ............................... 8 mm Starr / flexibel............................0,2…2,5 mm Flexibel mit Aderendhülse mit / ohne Kunststoffhülse...............0,25…2,5 mm Mehrleiter starr............................0,2…1,5 mm Mehrleiter flexibel...........................0,2…1,5 mm Mehrleiter flexibel mit Aderendhülse ohne Kunststoffhülse...............0,25…1,5 mm Mehrleiter flexibel mit TWIN Aderendhülse mit Kunstoffhüle..............0,5…1,5 mm Federklemmen:...
-
Seite 15: Normen, Zulassungen Und Zertifizierungen
Sonstiges Betriebsart ..............................Dauerbetrieb Einbaulage ..................Kühlschlitze müssen senkrecht durchlüftet werden > 800 V ...............≥ 30 mm Abstand zu benachbarten Geräten ab Schutzart Einbauten (DIN EN 60529) ........................IP30 Schutzart Klemmen (DIN EN 60529) ........................IP20 Gehäusematerial............................Polycarbonat Schnellbefestigung auf Hutprofilschiene......................IEC 60715 Schraubbefestigung ......................... - Seite 31 isoEV425_D00126_03_Q_DEEN/05.2018...
