8. Anzeige

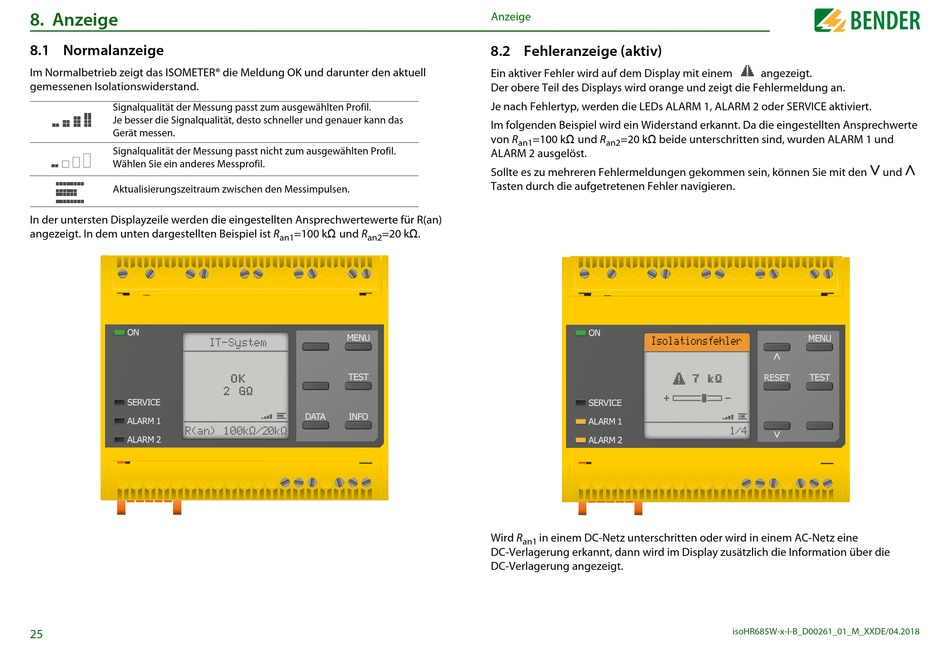

8.1 Normalanzeige
Im Normalbetrieb zeigt das ISOMETER® die Meldung OK und darunter den aktuell
gemessenen Isolationswiderstand.
Signalqualität der Messung passt zum ausgewählten Profil.
Je besser die Signalqualität, desto schneller und genauer kann das
Gerät messen.
Signalqualität der Messung passt nicht zum ausgewählten Profil.
Wählen Sie ein anderes Messprofil.
Aktualisierungszeitraum zwischen den Messimpulsen.
In der untersten Displayzeile werden die eingestellten Ansprechwertewerte für R(an)
angezeigt. In dem unten dargestellten Beispiel ist R
IT-System
R(an)
25
=100 kΩ und R
=20 kΩ.
an1
an2
OK
OK
2 GΩ
2 GΩ
100kΩ/20kΩ
Anzeige
8.2 Fehleranzeige (aktiv)
Ein aktiver Fehler wird auf dem Display mit einem
Der obere Teil des Displays wird orange und zeigt die Fehlermeldung an.
Je nach Fehlertyp, werden die LEDs ALARM 1, ALARM 2 oder SERVICE aktiviert.
Im folgenden Beispiel wird ein Widerstand erkannt. Da die eingestellten Ansprechwerte
von R
=100 kΩ und R
=20 kΩ beide unterschritten sind, wurden ALARM 1 und
an1
an2
ALARM 2 ausgelöst.
Sollte es zu mehreren Fehlermeldungen gekommen sein, können Sie mit den
Tasten durch die aufgetretenen Fehler navigieren.
Isolationsfehler
Wird R
in einem DC-Netz unterschritten oder wird in einem AC-Netz eine
an1
DC-Verlagerung erkannt, dann wird im Display zusätzlich die Information über die
DC-Verlagerung angezeigt.
angezeigt.
7 kΩ
7 kΩ
1/4
