Montage

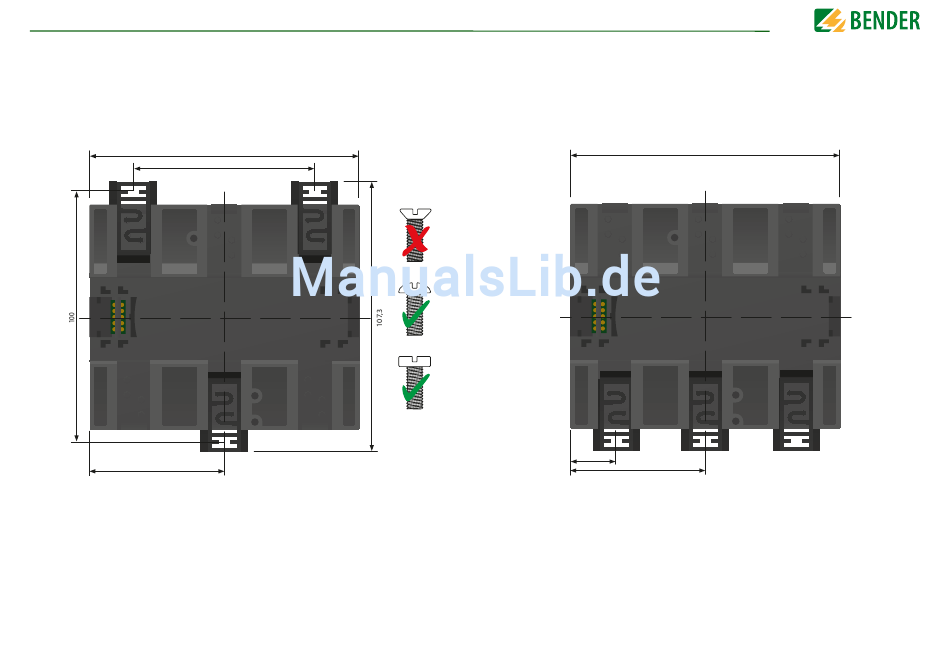

5.2 Schraubbefestigung
1. Bringen Sie die 3 mitgelieferten Montageclips (2 separat verpackt) manuell oder
mittels Werkzeug in der unten abgebildeten Position an.
2. Bohren Sie die Befestigungslöcher für M4-Gewinde gemäß der Bohrschablone.
3. Befestigen Sie das ISOMETER® mit drei M4-Schrauben.
54
Maßangaben in mm
17
108
72
Montage
5.3 Montage auf Hutschiene
1. Bringen Sie die drei mitgelieferten Montageclips (2 separat verpackt) manuell oder
mittels Werkzeug in der unten abgebildeten Position an.
2. Hängen Sie das ISOMETER® auf der Hutschiene ein.
3. Befestigen Sie das ISOMETER® an der Hutschiene, indem Sie die Montageclips ein-
drücken, bis sie einrasten
Ø M4
Maßangaben in mm
108
18
54
isoHR685W-x-I-B_D00261_01_M_XXDE/04.2018
