Ein EEreignis wird ausgeführt, wenn der digitale Eingang einen
•High-aktiv
Flankenwechsel von low nach high erfährt.

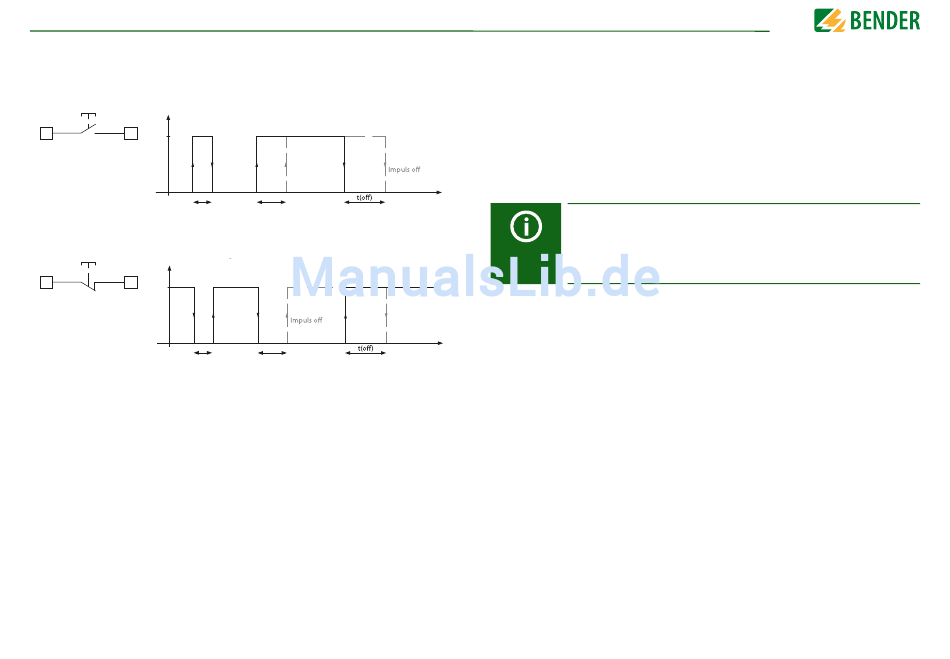

Reaktionszeit t(on) / t(off) nach einem Einschaltsignal.
X1
X1
I
+
1
x
0
< t(on)
Ein Ereignis wird ausgeführt, wenn der digitale Eingang einen
•Low-aktiv
Flankenwechsel von high nach low erfährt.
Reaktionszeit t(on) / t(off) nach einem Abschaltsignal.
X1
X1
I
+
1
x
0
< t(on)
10.1
(1.9.1.2) t(on)
Die Reaktionszeit t(on) nach einem Einschaltsignal können Sie von 100 Millisekunden bis
300 Sekunden einstellen (siehe
"10.1 (1.9.1.1)
10.1
(1.9.1.3) t(off)
Die Reaktionszeit t(off) nach einem Ausschaltsignal können Sie von 100 Millisekunden bis
300 Sekunden einstellen (siehe
"10.1 (1.9.1.1)
10.1
(1.9.1.4) Funktion
Die Funktion der digitalen Eingänge des ISOMETER® können Sie unterschiedlich parame-
trieren:
Digitaleingang ohne Funktion
•aus
Selbsttest des Gerätes
•TEST
Zurücksetzen von Fehler- und Alarmmeldungen
•RESET
33
Reaktion
Reaktion
Impuls on
t(on)
t
Reaktion
Reaktion
Impuls on
t(on)
t
Modus").
Modus").
Einstellungen
Das Gerät führt KEINE Messung des Isolationswiderstandes durch,
•Gerät
deaktivieren
auf dem Display erscheint die Meldung
System wird NICHT überwacht!
Alle aufgenommenen Messwerte werden verworfen und eine neue
•Initiale Messung
Messung wird gestartet
starten
10.1
(1.9.2) Digital 2
Siehe
"10.1 (1.9.1)
Digital1".
10.1
(1.9.3) Digital 3
Siehe
"10.1 (1.9.1)
Digital1".
Deaktivierung des ISOMETER®s mit digitalen Eingängen
Die digitalen Eingänge sind nicht miteinander gekoppelt. Um ein verse-
hentliches, unbeabsichtigtes Deaktivieren des ISOTMETER®s zu vermei-
den, sollte bei der Konfiguration darauf geachtet werden, dass die
Eingänge mit jeweils unterschiedlichen Funktionen belegt werden.
10.1
(1.10) Ausgänge
Das ISOMETER® stellt insgesamt 6 Ausgänge zur Verfügung.
Die Ausgänge können mit den folgenden Parametern eingestellt werden:
10.1
(1.10.1) Relais 1
Jedes der Relais können Sie mit den folgenden Parametern einstellen:
10.1
(1.10.1.1) TEST
Den Funktionstest des Relais können Sie aktivieren oder deaktivieren. Dies betrifft nur
den manuell durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes:
Der manuelle Test überprüft die Schaltfunktion der Relais
•ein
Der manuelle Test überprüft nicht die Schaltfunktion der Relais
•aus
10.1
(1.10.1.2) Arbeitsweise
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen:
Normally closed - Ruhestromschaltung Kontakte 11-12-14 / 21-22-24
•N/C
(Das Alarmrelais ist im fehlerfreien Zustand angezogen).
Normally opened - Arbeitsstromschaltung Kontakte 11-12-14 / 21-22-24
•N/O
(Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen).
Gerät inaktiv
. Das IT-
