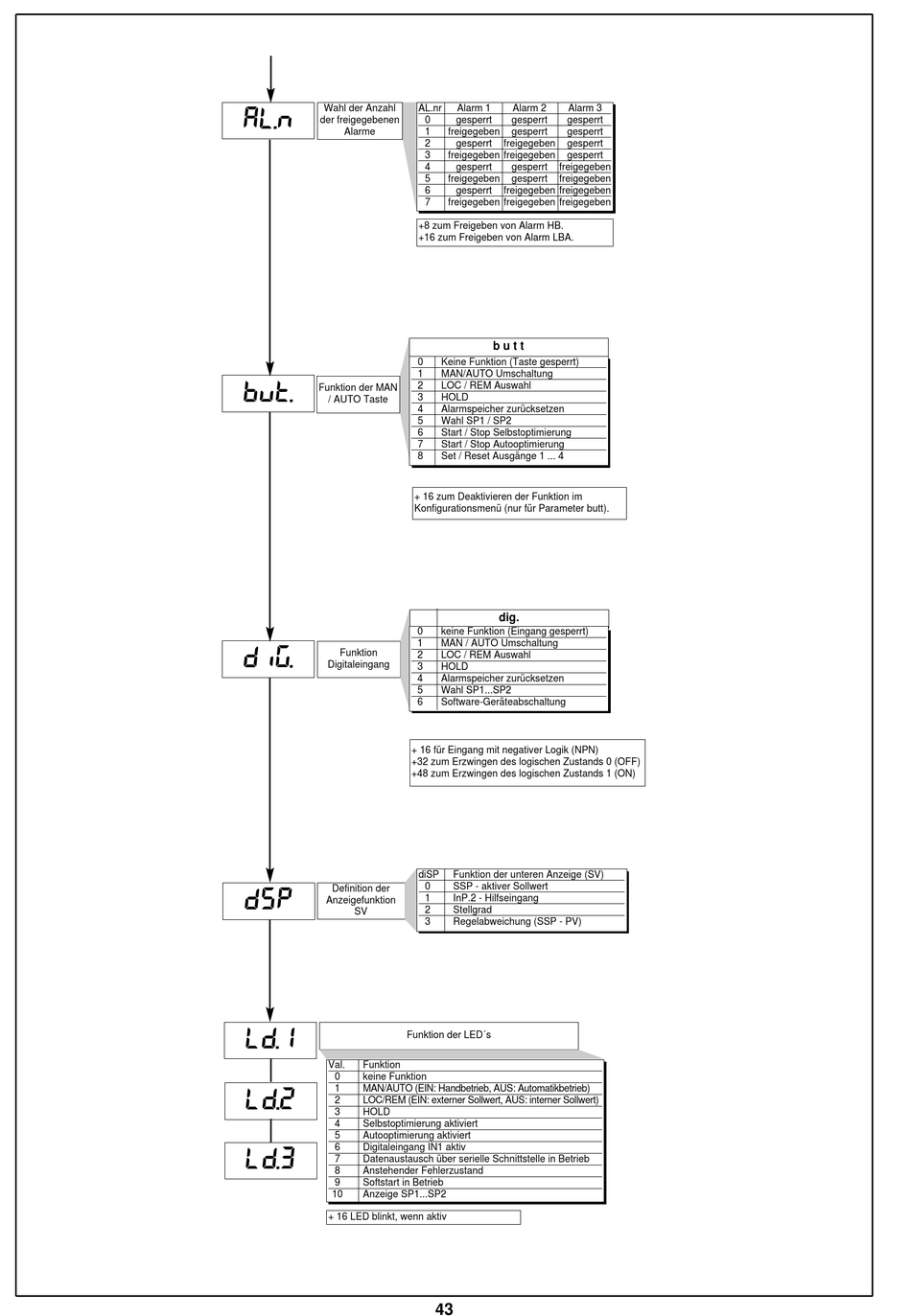

gefran 600 Bedienungsanleitung Seite 43

Wahl der Anzahl
al. n
der freigegebenen
Alarme
bvt.
Funktion der MAN
/ AUTO Taste
+ 16 zum Deaktivieren der Funktion im
Konfigurationsmenü (nur für Parameter butt).
dig.
Funktion
Digitaleingang
+ 16 für Eingang mit negativer Logik (NPN)
+32 zum Erzwingen des logischen Zustands 0 (OFF)
+48 zum Erzwingen des logischen Zustands 1 (ON)
Definition der
dsp
Anzeigefunktion
SV
ld. 1
Funktion der LED´s
Val. Funktion
0 keine Funktion
1 MAN/AUTO (EIN: Handbetrieb, AUS: Automatikbetrieb)
ld. 2
2 LOC/REM (EIN: externer Sollwert, AUS: interner Sollwert)
3 HOLD
4 Selbstoptimierung aktiviert
5 Autooptimierung aktiviert
6 Digitaleingang IN1 aktiv
ld. 3
7 Datenaustausch über serielle Schnittstelle in Betrieb
8 Anstehender Fehlerzustand
9 Softstart in Betrieb
10 Anzeige SP1...SP2
+ 16 LED blinkt, wenn aktiv
AL.nr Alarm 1 Alarm 2 Alarm 3
0 gesperrt gesperrt gesperrt
1 freigegeben gesperrt gesperrt
2 gesperrt freigegeben gesperrt
3 freigegeben freigegeben gesperrt
4 gesperrt gesperrt freigegeben
5 freigegeben gesperrt freigegeben
6 gesperrt freigegeben freigegeben
7 freigegeben freigegeben freigegeben
+8 zum Freigeben von Alarm HB.
+16 zum Freigeben von Alarm LBA.
b u t t
0 Keine Funktion (Taste gesperrt)
1 MAN/AUTO Umschaltung
2 LOC / REM Auswahl
3 HOLD
4 Alarmspeicher zurücksetzen
5 Wahl SP1 / SP2
6 Start / Stop Selbstoptimierung
7 Start / Stop Autooptimierung
8 Set / Reset Ausgänge 1 ... 4
dig.
0 keine Funktion (Eingang gesperrt)
1 MAN / AUTO Umschaltung
2 LOC / REM Auswahl
3 HOLD
4 Alarmspeicher zurücksetzen
5 Wahl SP1...SP2
6 Software-Geräteabschaltung
diSP Funktion der unteren Anzeige (SV)
0 SSP - aktiver Sollwert
1 InP.2 - Hilfseingang
2 Stellgrad
3 Regelabweichung (SSP - PV)
43
