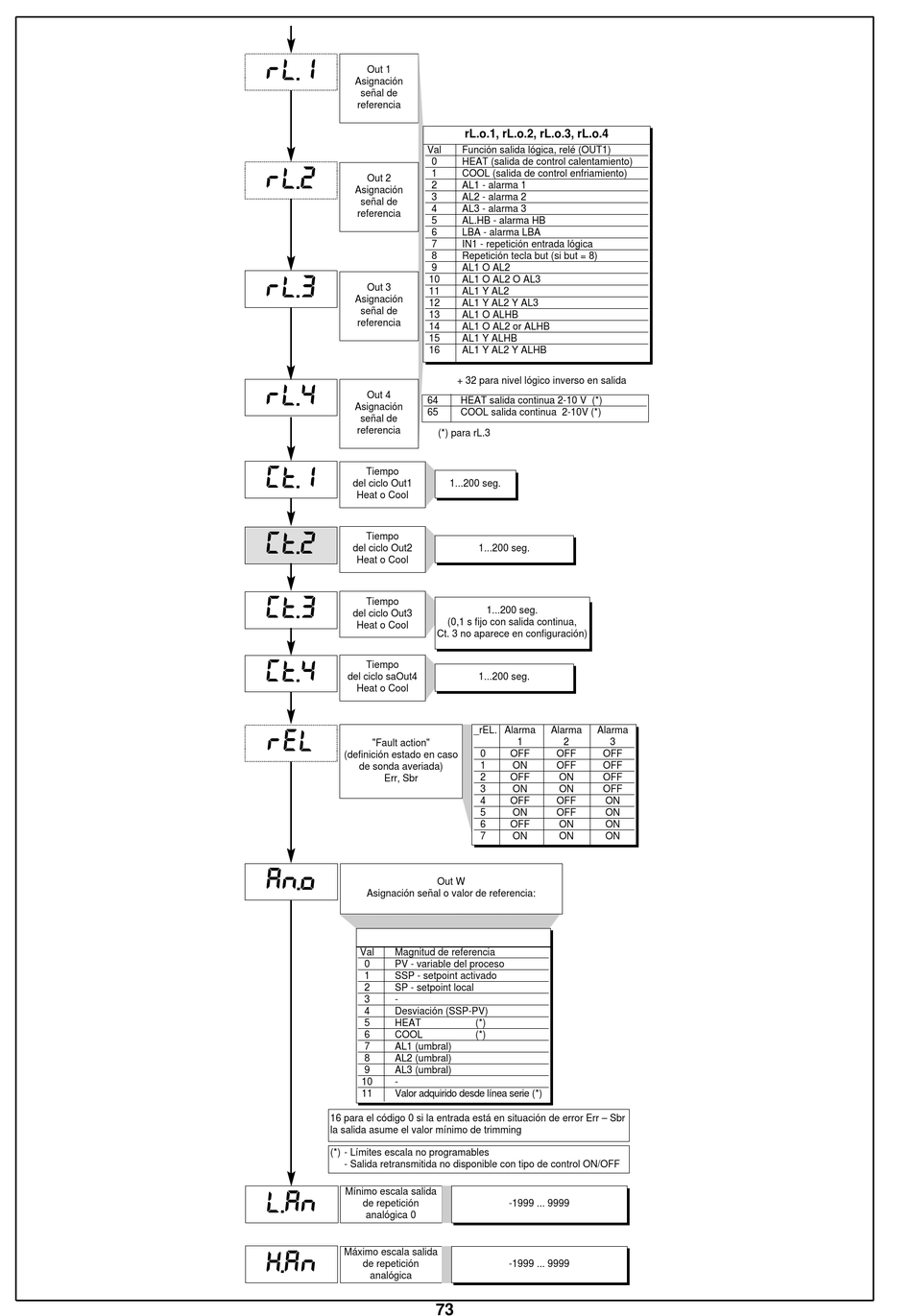

rl. 1
Out 1
Asignación
señal de
referencia
Val
0
rl. 2
1
Out 2
2
Asignación
3
señal de
4
referencia
5
6
7
8
9
10
rl. 3
Out 3
11
Asignación
12
señal de
13
referencia
14
15
16
rl. 4
Out 4
64
Asignación
65
señal de
referencia
(t. 1
Tiempo
del ciclo Out1
Heat o Cool
(t. 2 Tiempo
del ciclo Out2
Heat o Cool
(t. 3
Tiempo
del ciclo Out3
Heat o Cool
Ct. 3 no aparece en configuración)
(t. 4 Tiempo
del ciclo saOut4
Heat o Cool
rel
"Fault action"
(definición estado en caso
de sonda averiada)
Err, Sbr
an. o
Out W
Asignación señal o valor de referencia:
Val Magnitud de referencia
0 PV - variable del proceso
1 SSP - setpoint activado
2 SP - setpoint local
3 -
4 Desviación (SSP-PV)
5 HEAT
6 COOL
7 AL1 (umbral)
8 AL2 (umbral)
9 AL3 (umbral)
10 -
11 Valor adquirido desde línea serie (*)
16 para el código 0 si la entrada está en situación de error Err – Sbr
la salida asume el valor mínimo de trimming
(*) - Límites escala no programables
- Salida retransmitida no disponible con tipo de control ON/OFF
Mínimo escala salida
l. a n
de repetición
analógica 0
Máximo escala salida
x. a n
de repetición
analógica
73
rL.o.1, rL.o.2, rL.o.3, rL.o.4
Función salida lógica, relé (OUT1)
HEAT (salida de control calentamiento)
COOL (salida de control enfriamiento)
AL1 - alarma 1
AL2 - alarma 2
AL3 - alarma 3
AL.HB - alarma HB
LBA - alarma LBA
IN1 - repetición entrada lógica
Repetición tecla but (si but = 8)
AL1 O AL2
AL1 O AL2 O AL3
AL1 Y AL2
AL1 Y AL2 Y AL3
AL1 O ALHB
AL1 O AL2 or ALHB
AL1 Y ALHB
AL1 Y AL2 Y ALHB
+ 32 para nivel lógico inverso en salida
HEAT salida continua 2-10 V (*)
COOL salida continua 2-10V (*)
(*) para rL.3
1...200 seg.
1...200 seg.
1...200 seg.
(0,1 s fijo con salida continua,
1...200 seg.
_rEL. Alarma Alarma Alarma
1 2 3
0 OFF OFF OFF
1 ON OFF OFF
2 OFF ON OFF
3 ON ON OFF
4 OFF OFF ON
5 ON OFF ON
6 OFF ON ON
7 ON ON ON
(*)
(*)
-1999 ... 9999
-1999 ... 9999
