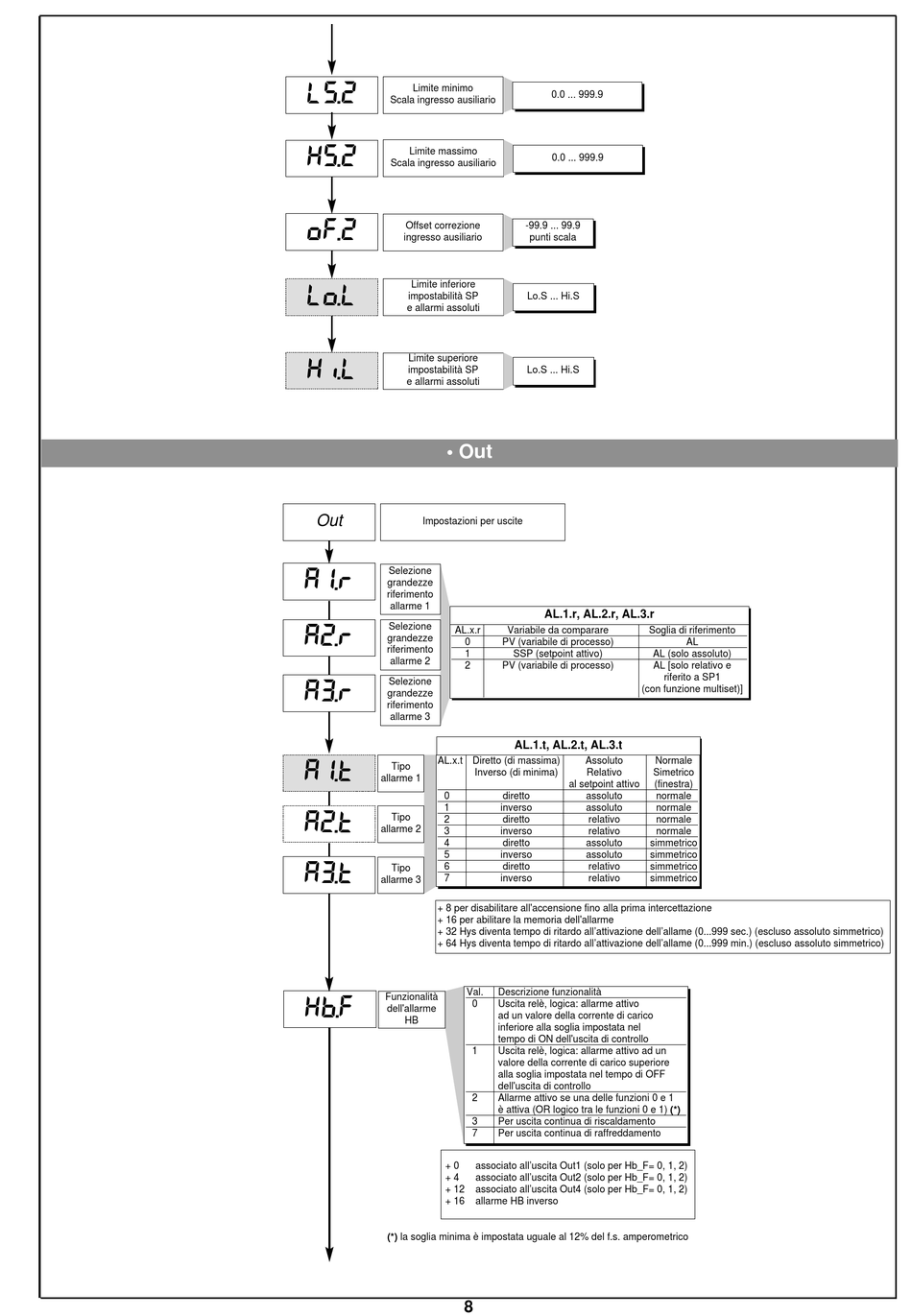

gefran 600 Bedienungsanleitung Seite 8

l5. 2
Limite minimo
Scala ingresso ausiliario
xs. 2
Limite massimo
Scala ingresso ausiliario
of. 2
Offset correzione
ingresso ausiliario
Limite inferiore
lo. l
impostabilità SP
e allarmi assoluti
Limite superiore
xi. l
impostabilità SP
e allarmi assoluti
• Out
Out
Impostazioni per uscite
Selezione
a1. r
grandezze
riferimento
allarme 1
Selezione
a2. r
AL.x.r
grandezze
0
riferimento
1
allarme 2
2
Selezione
a3. r
grandezze
riferimento
allarme 3
AL.x.t Diretto (di massima)
a1. t
Tipo
Inverso (di minima)
allarme 1
0
1
a2. t
Tipo
2
allarme 2
3
4
5
a3. t 6
Tipo
7
allarme 3
+ 8 per disabilitare all'accensione fino alla prima intercettazione
+ 16 per abilitare la memoria dell'allarme
+ 32 Hys diventa tempo di ritardo all'attivazione dell'allame (0...999 sec.) (escluso assoluto simmetrico)
+ 64 Hys diventa tempo di ritardo all'attivazione dell'allame (0...999 min.) (escluso assoluto simmetrico)
Val.
Funzionalità
xb. f
0
dell'allarme
HB
1
2
3
7
+ 0 associato all'uscita Out1 (solo per Hb_F= 0, 1, 2)
+ 4 associato all'uscita Out2 (solo per Hb_F= 0, 1, 2)
+ 12 associato all'uscita Out4 (solo per Hb_F= 0, 1, 2)
+ 16 allarme HB inverso
(*) la soglia minima è impostata uguale al 12% del f.s. amperometrico
8
0.0 ... 999.9
0.0 ... 999.9
-99.9 ... 99.9
punti scala
Lo.S ... Hi.S
Lo.S ... Hi.S
AL.1.r, AL.2.r, AL.3.r
Variabile da comparare Soglia di riferimento
PV (variabile di processo)
SSP (setpoint attivo) AL (solo assoluto)
PV (variabile di processo) AL [solo relativo e
riferito a SP1
(con funzione multiset)]
AL.1.t, AL.2.t, AL.3.t
Assoluto Normale
Relativo Simetrico
al setpoint attivo (finestra)
diretto assoluto normale
inverso assoluto normale
diretto relativo normale
inverso relativo normale
diretto assoluto simmetrico
inverso assoluto simmetrico
diretto relativo simmetrico
inverso relativo simmetrico
Descrizione funzionalità
Uscita relè, logica: allarme attivo
ad un valore della corrente di carico
inferiore alla soglia impostata nel
tempo di ON dell'uscita di controllo
Uscita relè, logica: allarme attivo ad un
valore della corrente di carico superiore
alla soglia impostata nel tempo di OFF
dell'uscita di controllo
Allarme attivo se una delle funzioni 0 e 1
è attiva (OR logico tra le funzioni 0 e 1) (*)
Per uscita continua di riscaldamento
Per uscita continua di raffreddamento
AL
