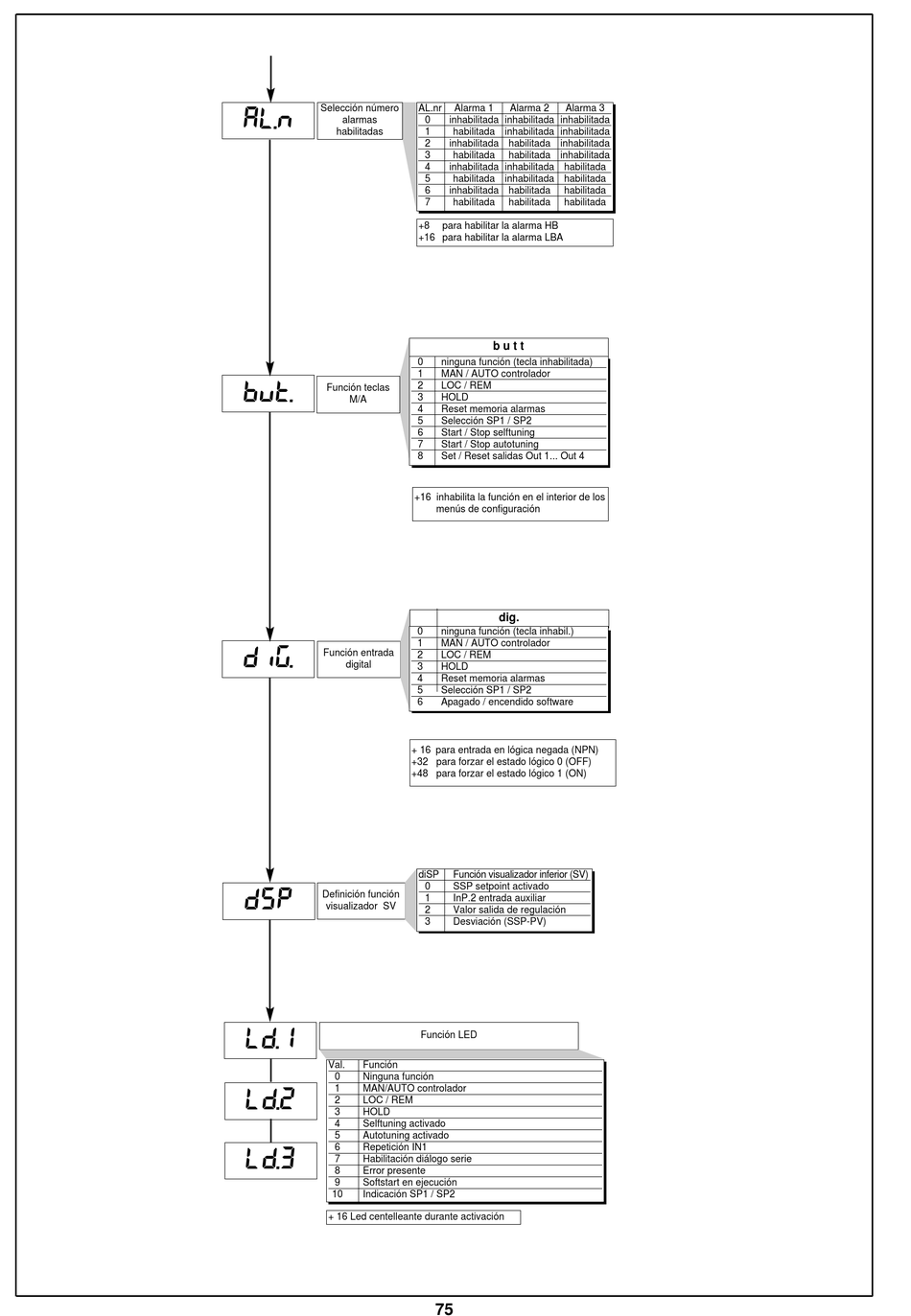

Selección número
al. n
alarmas
habilitadas
bvt.
Función teclas
M/A
+16 inhabilita la función en el interior de los
dig.
Función entrada
digital
+ 16 para entrada en lógica negada (NPN)
+32 para forzar el estado lógico 0 (OFF)
+48 para forzar el estado lógico 1 (ON)
dsp
Definición función
visualizador SV
ld. 1
Val. Función
0 Ninguna función
1 MAN/AUTO controlador
ld. 2
2 LOC / REM
3 HOLD
4 Selftuning activado
5 Autotuning activado
6 Repetición IN1
ld. 3
7 Habilitación diálogo serie
8 Error presente
9 Softstart en ejecución
10 Indicación SP1 / SP2
+ 16 Led centelleante durante activación
AL.nr Alarma 1 Alarma 2 Alarma 3
0 inhabilitada inhabilitada inhabilitada
1 habilitada inhabilitada inhabilitada
2 inhabilitada habilitada inhabilitada
3 habilitada habilitada inhabilitada
4 inhabilitada inhabilitada habilitada
5 habilitada inhabilitada habilitada
6 inhabilitada habilitada habilitada
7 habilitada habilitada habilitada
+8 para habilitar la alarma HB
+16 para habilitar la alarma LBA
b u t t
0 ninguna función (tecla inhabilitada)
1 MAN / AUTO controlador
2 LOC / REM
3 HOLD
4 Reset memoria alarmas
5 Selección SP1 / SP2
6 Start / Stop selftuning
7 Start / Stop autotuning
8 Set / Reset salidas Out 1... Out 4
menús de configuración
dig.
0 ninguna función (tecla inhabil.)
1 MAN / AUTO controlador
2 LOC / REM
3 HOLD
4 Reset memoria alarmas
5 Selección SP1 / SP2
6 Apagado / encendido software
diSP Función visualizador inferior (SV)
0 SSP setpoint activado
1 InP.2 entrada auxiliar
2 Valor salida de regulación
3 Desviación (SSP-PV)
Función LED
