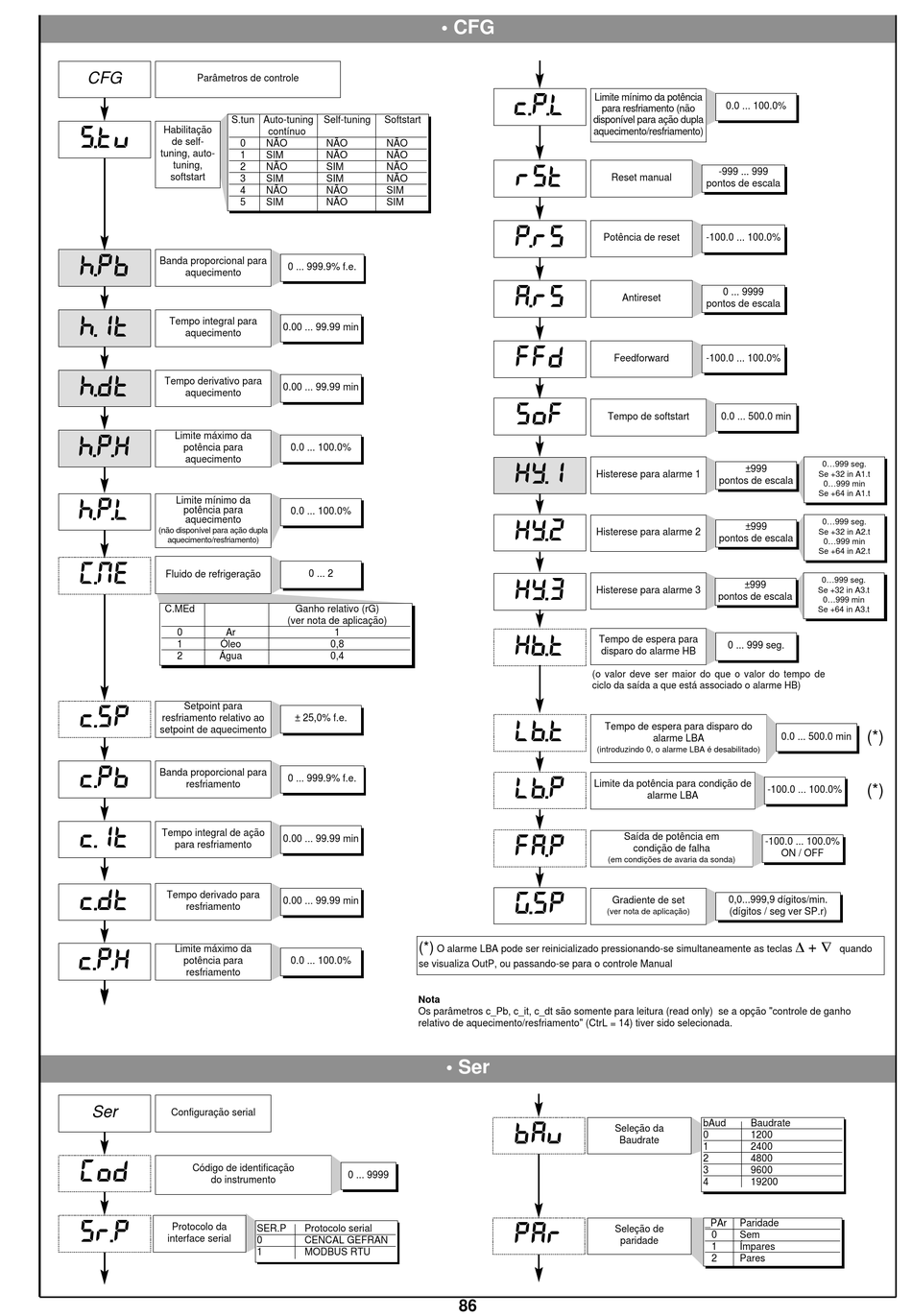

gefran 600 Bedienungsanleitung Seite 86

CFG
Parâmetros de controle
S.tun Auto-tuning
S. t v Habilitação
de self-
0
tuning, auto-
1
tuning,
2
softstart
3
4
5
h. p b
Banda proporcional para
aquecimento
h. i t
Tempo integral para
aquecimento
h. d t
Tempo derivativo para
aquecimento
Limite máximo da
h. p . x
potência para
aquecimento
Limite mínimo da
h. p . l
potência para
aquecimento
(não disponível para ação dupla
aquecimento/resfriamento)
(. M E
Fluido de refrigeração
C.MEd
0 Ar
1 Óleo
2 Água
Setpoint para
c. s p
resfriamento relativo ao
setpoint de aquecimento
c. p b
Banda proporcional para
resfriamento
c. i t
Tempo integral de ação
para resfriamento
c. d t
Tempo derivado para
resfriamento
Limite máximo da
c. p . x
potência para
resfriamento
Ser
Configuração serial
(od
Código de identificação
do instrumento
sr. p
Protocolo da
interface serial
Self-tuning Softstart
contínuo
NÃO NÃO NÃO
SIM NÃO NÃO
NÃO SIM NÃO
SIM SIM NÃO
NÃO NÃO SIM
SIM NÃO SIM
0 ... 999.9% f.e.
0.00 ... 99.99 min
0.00 ... 99.99 min
0.0 ... 100.0%
0.0 ... 100.0%
0 ... 2
Ganho relativo (rG)
(ver nota de aplicação)
1
0,8
0,4
± 25,0% f.e.
0 ... 999.9% f.e.
0.00 ... 99.99 min
0.00 ... 99.99 min
(*)
0.0 ... 100.0%
se visualiza OutP, ou passando-se para o controle Manual
Nota
Os parâmetros c_Pb, c_it, c_dt são somente para leitura (read only) se a opção "controle de ganho
relativo de aquecimento/resfriamento" (CtrL = 14) tiver sido selecionada.
0 ... 9999
SER.P Protocolo serial
0 CENCAL GEFRAN
1 MODBUS RTU
• CFG
Limite mínimo da potência
c. p . l
para resfriamento (não
disponível para ação dupla
aquecimento/resfriamento)
rst
P. r s
Potência de reset
A. r s
ffd
sof
Tempo de softstart
Xy. i
Histerese para alarme 1
Xy. 2
Histerese para alarme 2
Xy. 3
Histerese para alarme 3
xb. t
Tempo de espera para
disparo do alarme HB
(o valor deve ser maior do que o valor do tempo de
ciclo da saída a que está associado o alarme HB)
lb. t
Tempo de espera para disparo do
(introduzindo 0, o alarme LBA é desabilitado)
lb. p
Limite da potência para condição de
fa. p
(em condições de avaria da sonda)
g. s p
(ver nota de aplicação)
O alarme LBA pode ser reinicializado pressionando-se simultaneamente as teclas
• Ser
bav
par
86
0.0 ... 100.0%
-999 ... 999
Reset manual
pontos de escala
-100.0 ... 100.0%
0 ... 9999
Antireset
pontos de escala
Feedforward -100.0 ... 100.0%
0.0 ... 500.0 min
±999
pontos de escala
±999
pontos de escala
±999
pontos de escala
0 ... 999 seg.
0.0 ... 500.0 min
alarme LBA
-100.0 ... 100.0%
alarme LBA
Saída de potência em
-100.0 ... 100.0%
condição de falha
ON / OFF
0,0...999,9 dígitos/min.
Gradiente de set
(dígitos / seg ver SP.r)
bAud Baudrate
Seleção da
0 1200
Baudrate
1 2400
2 4800
3 9600
4 19200
_PAr Paridade
Seleção de
0 Sem
paridade
1 Ímpares
2 Pares
0...999 seg.
Se +32 in A1.t
0...999 min
Se +64 in A1.t
0...999 seg.
Se +32 in A2.t
0...999 min
Se +64 in A2.t
0...999 seg.
Se +32 in A3.t
0...999 min
Se +64 in A3.t
(*)
(*)
∆ + ∇
quando
