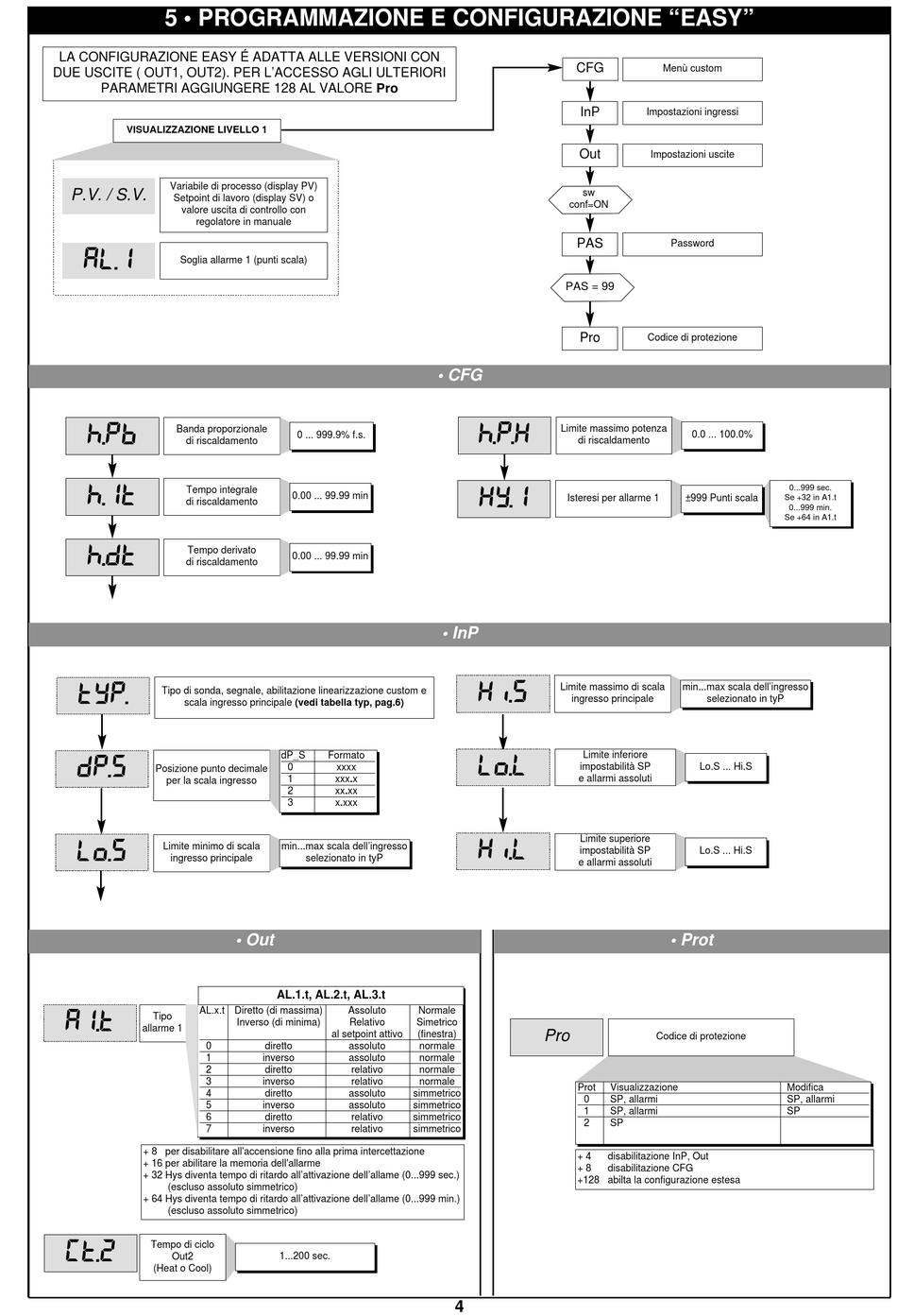

5 • PROGRAMMAZIONE E CONFIGURAZIONE "EASY"
LA CONFIGURAZIONE EASY É ADATTA ALLE VERSIONI CON
DUE USCITE ( OUT1, OUT2). PER L'ACCESSO AGLI ULTERIORI
PARAMETRI AGGIUNGERE 128 AL VALORE Pro
VISUALIZZAZIONE LIVELLO 1
Variabile di processo (display PV)
P.V. / S.V.
Setpoint di lavoro (display SV) o
valore uscita di controllo con
regolatore in manuale
al. 1
Soglia allarme 1 (punti scala)
h. p b
Banda proporzionale
di riscaldamento
h. i t
Tempo integrale
di riscaldamento
h. d t
Tempo derivato
di riscaldamento
typ.
Tipo di sonda, segnale, abilitazione linearizzazione custom e
scala ingresso principale (vedi tabella typ, pag.6)
dp. s
Posizione punto decimale
per la scala ingresso
lo. s
Limite minimo di scala
ingresso principale
AL.x.t Diretto (di massima)
a1. t
Tipo
allarme 1
0
1
2
3
4
5
6
7
+ 8 per disabilitare all'accensione fino alla prima intercettazione
+ 16 per abilitare la memoria dell'allarme
+ 32 Hys diventa tempo di ritardo all'attivazione dell'allame (0...999 sec.)
(escluso assoluto simmetrico)
+ 64 Hys diventa tempo di ritardo all'attivazione dell'allame (0...999 min.)
(escluso assoluto simmetrico)
(t. 2 Tempo di ciclo
Out2
(Heat o Cool)
0 ... 999.9% f.s.
0.00 ... 99.99 min
0.00 ... 99.99 min
dP_S Formato
0 xxxx
1 xxx.x
2 xx.xx
3 x.xxx
min...max scala dell'ingresso
selezionato in tyP
• Out
AL.1.t, AL.2.t, AL.3.t
Assoluto
Inverso (di minima) Relativo
al setpoint attivo
diretto assoluto
inverso assoluto
diretto relativo
inverso relativo
diretto assoluto
inverso assoluto
diretto relativo
inverso relativo
1...200 sec.
CFG
InP
Out
conf=ON
PAS
PAS = 99
Pro
• CFG
h. p . x
Limite massimo potenza
di riscaldamento
Xy. i
Isteresi per allarme 1
• InP
xi. s
Limite massimo di scala
ingresso principale
lo. l
impostabilità SP
e allarmi assoluti
Limite superiore
xi. l
impostabilità SP
e allarmi assoluti
Normale
Simetrico
Pro
(finestra)
normale
normale
normale
normale
Prot
simmetrico
simmetrico
simmetrico
simmetrico
+ 4
+ 8
+128 abilta la configurazione estesa
4
Menù custom
Impostazioni ingressi
Impostazioni uscite
sw
Password
Codice di protezione
0.0 ... 100.0%
±999 Punti scala
min...max scala dell'ingresso
selezionato in tyP
Limite inferiore
Lo.S ... Hi.S
Lo.S ... Hi.S
• Prot
Codice di protezione
Visualizzazione
0 SP, allarmi
1 SP, allarmi
2 SP
disabilitazione InP, Out
disabilitazione CFG
0...999 sec.
Se +32 in A1.t
0...999 min.
Se +64 in A1.t
Modifica
SP, allarmi
SP
