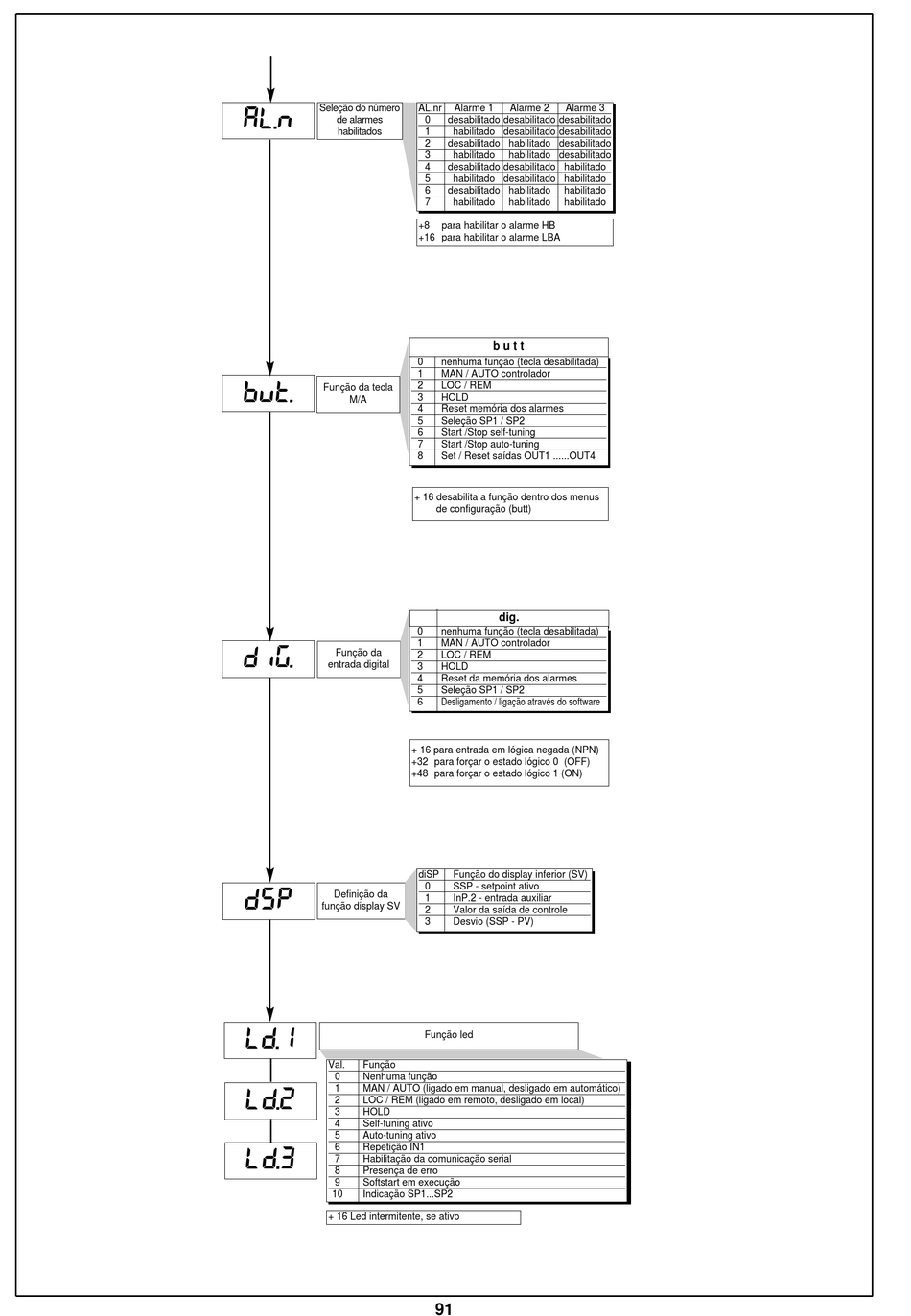

Seleção do número
al. n
de alarmes
habilitados
bvt.
Função da tecla
M/A
+ 16 desabilita a função dentro dos menus
dig.
Função da
entrada digital
+ 16 para entrada em lógica negada (NPN)
+32 para forçar o estado lógico 0 (OFF)
+48 para forçar o estado lógico 1 (ON)
dsp
Definição da
função display SV
ld. 1
Val. Função
0 Nenhuma função
1 MAN / AUTO (ligado em manual, desligado em automático)
ld. 2
2 LOC / REM (ligado em remoto, desligado em local)
3 HOLD
4 Self-tuning ativo
5 Auto-tuning ativo
6 Repetição IN1
ld. 3
7 Habilitação da comunicação serial
8 Presença de erro
9 Softstart em execução
10 Indicação SP1...SP2
+ 16 Led intermitente, se ativo
AL.nr Alarme 1 Alarme 2 Alarme 3
0 desabilitado desabilitado desabilitado
1 habilitado desabilitado desabilitado
2 desabilitado habilitado desabilitado
3 habilitado habilitado desabilitado
4 desabilitado desabilitado habilitado
5 habilitado desabilitado habilitado
6 desabilitado habilitado habilitado
7 habilitado habilitado habilitado
+8 para habilitar o alarme HB
+16 para habilitar o alarme LBA
b u t t
0 nenhuma função (tecla desabilitada)
1 MAN / AUTO controlador
2 LOC / REM
3 HOLD
4 Reset memória dos alarmes
5 Seleção SP1 / SP2
6 Start /Stop self-tuning
7 Start /Stop auto-tuning
8 Set / Reset saídas OUT1 ......OUT4
de configuração (butt)
dig.
0 nenhuma função (tecla desabilitada)
1 MAN / AUTO controlador
2 LOC / REM
3 HOLD
4 Reset da memória dos alarmes
5 Seleção SP1 / SP2
6 Desligamento / ligação através do software
diSP Função do display inferior (SV)
0 SSP - setpoint ativo
1 InP.2 - entrada auxiliar
2 Valor da saída de controle
3 Desvio (SSP - PV)
Função led
