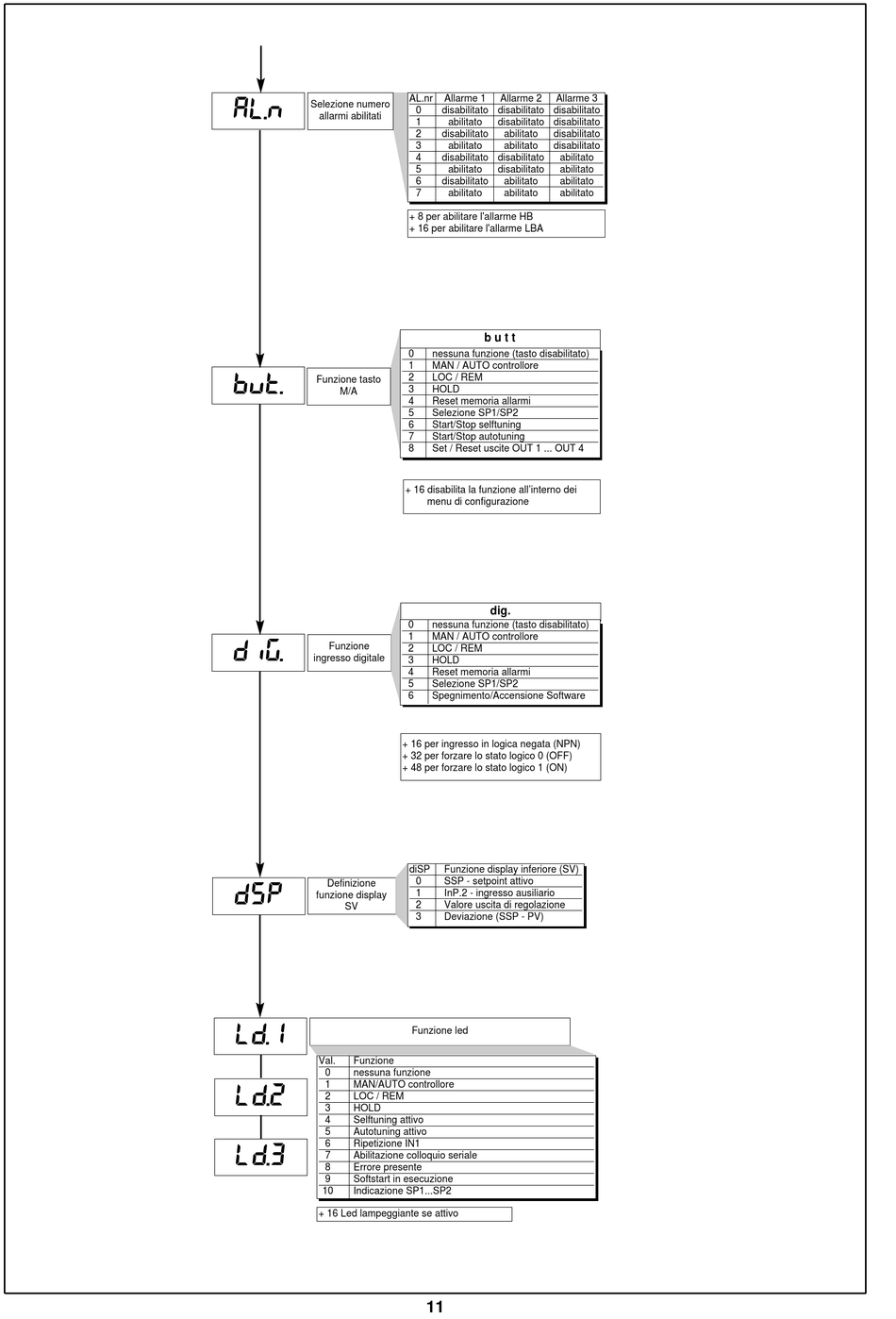

al. n
Selezione numero
allarmi abilitati
bvt.
Funzione tasto
M/A
dig.
Funzione
ingresso digitale
Definizione
dsp
funzione display
SV
ld. 1
Val. Funzione
0 nessuna funzione
1 MAN/AUTO controllore
ld. 2
2 LOC / REM
3 HOLD
4 Selftuning attivo
5 Autotuning attivo
6 Ripetizione IN1
ld. 3
7 Abilitazione colloquio seriale
8 Errore presente
9 Softstart in esecuzione
10 Indicazione SP1...SP2
+ 16 Led lampeggiante se attivo
AL.nr Allarme 1 Allarme 2 Allarme 3
0 disabilitato disabilitato disabilitato
1 abilitato disabilitato disabilitato
2 disabilitato abilitato disabilitato
3 abilitato abilitato disabilitato
4 disabilitato disabilitato abilitato
5 abilitato disabilitato abilitato
6 disabilitato abilitato abilitato
7 abilitato abilitato abilitato
+ 8 per abilitare l'allarme HB
+ 16 per abilitare l'allarme LBA
b u t t
0 nessuna funzione (tasto disabilitato)
1 MAN / AUTO controllore
2 LOC / REM
3 HOLD
4 Reset memoria allarmi
5 Selezione SP1/SP2
6 Start/Stop selftuning
7 Start/Stop autotuning
8 Set / Reset uscite OUT 1 ... OUT 4
+ 16 disabilita la funzione all'interno dei
menu di configurazione
dig.
0 nessuna funzione (tasto disabilitato)
1 MAN / AUTO controllore
2 LOC / REM
3 HOLD
4 Reset memoria allarmi
5 Selezione SP1/SP2
6 Spegnimento/Accensione Software
+ 16 per ingresso in logica negata (NPN)
+ 32 per forzare lo stato logico 0 (OFF)
+ 48 per forzare lo stato logico 1 (ON)
diSP Funzione display inferiore (SV)
0 SSP - setpoint attivo
1 InP.2 - ingresso ausiliario
2 Valore uscita di regolazione
3 Deviazione (SSP - PV)
Funzione led
