Installation
Installation
Übersicht der Schnittstellen
Frontseite des KVM-Switches
An der Frontseite des KVM-Switches sind zwei USB-Schnittstellen zum Anschluss
einer USB-Tastatur und/oder -Maus vorhanden.
HINWEIS:
Die PS/2-Schnittstellen zum Anschluss der Tastatur und Maus des
Arbeitsplatzes (an der Rückseite des KVM-Switches) und die USB-Schnittstellen der
Frontseite des Gerätes können gleichzeitig verwendet werden.
Zusätzlich ist hier die Service-Buchse zu finden. Diese Buchse wird zur Bedienung
des Setup-Menüs (siehe Bedienung des Setup-Menüs ab Seite 15), zur Umschaltung des
aktiven Kanals über ein serielles Gerät und zum Ausführen von Firmware-Updates
verwendet.

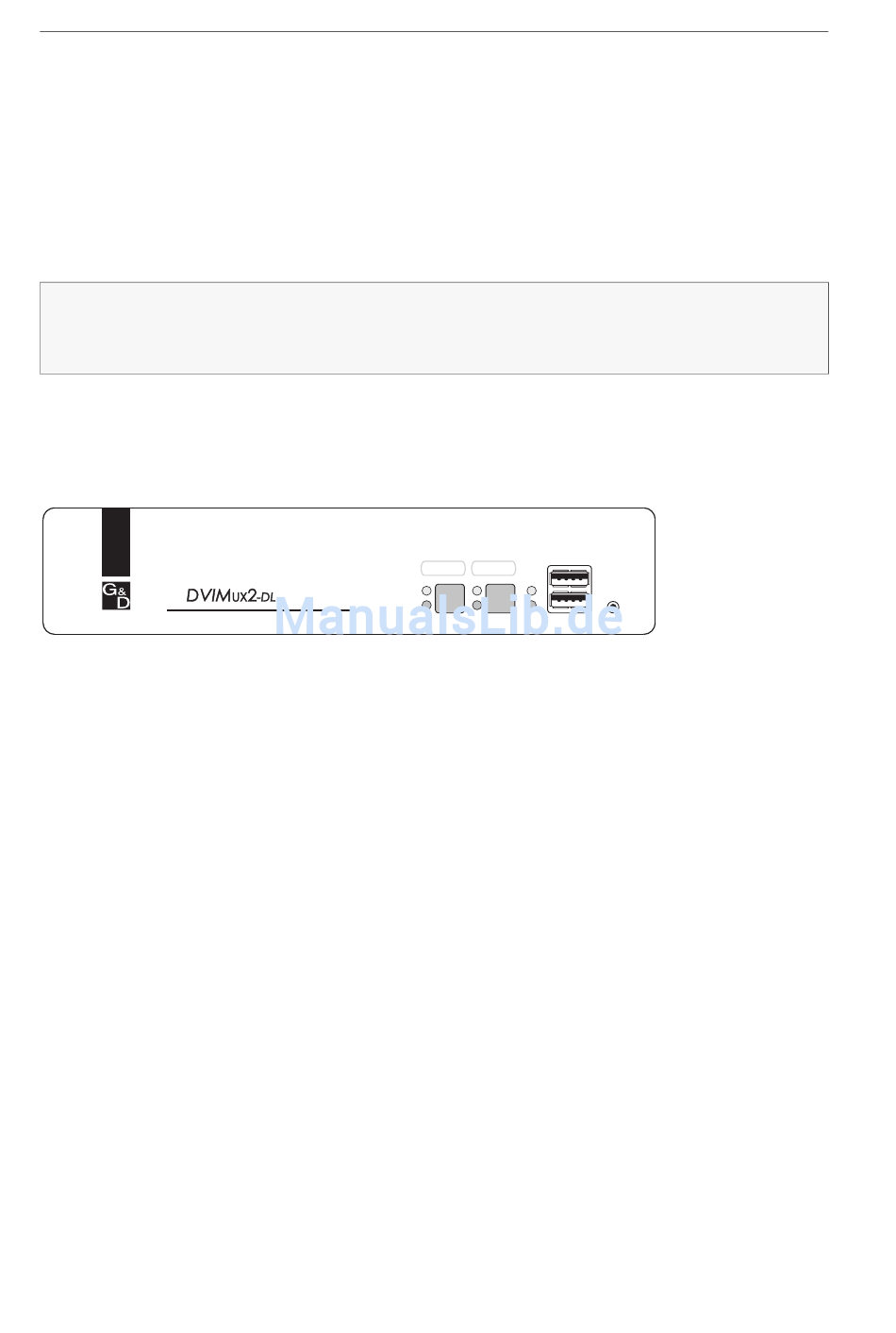

Abbildung 1: Frontansicht des KVM-Switches
Neben den Schnittstellen sind zwei Taster zur Auswahl des aktiven Kanals und
einige LEDs (siehe Statusanzeigen auf Seite 8) an der Frontseite platziert.
Rückseite des KVM-Switches
Auf der Rückseite des KVM-Switches sind die Schnittstellen zum Anschluss der
Geräte des Arbeitsplatzes und der Rechner angeordnet. Eine detaillierte Beschrei-
bung der Schnittstellen finden Sie auf der folgenden Seite.
Aufstellen des Geräts
1. Stellen Sie sicher, dass die an den KVM-Switch anzuschließenden Rechner aus-
geschaltet sind. Falls die Rechner mit Tastaturen und Mäusen ausgestattet sind,
ziehen Sie die Kabel der Eingabegeräte aus den PS/2-Schnittstellen.
2. Platzieren Sie den KVM-Switch zwischen den Rechnern sowie dem Arbeitsplatz.
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem
KVM-Switch und den anzuschließenden Rechnern.
3. Entscheiden Sie vor der Installation des KVM-Switch, welcher Taster an der
Frontseite des Geräts, welchem Rechner zugewiesen werden soll.
3 · G&D DVIMUX2-DL-PS/2
USB K/M
CPU 1
CPU 2
User
Active
Status
Service
