Verwandte Anleitungen für G&D DP1.2-MUX3-ATC
Inhaltszusammenfassung für G&D DP1.2-MUX3-ATC
- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DP1.2-MUX3-ATC Installation und Bedienung Installation and Operation A9100300-1.00...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2018. Alle Rechte vorbehalten. Version 1.00 – 27.03.2018 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-MUX3-ATC... -
Seite 3: Fcc Statement
Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D DP1.2-MUX3-ATC · ii... -
Seite 4: Inhaltsverzeichnis
Bedienung des On-Screen-Displays ..............19 Aufruf des On-Screen-Displays ..............19 Aufbau des On-Screen-Displays ..............19 Bedienung des On-Screen-Displays ............. 20 Unterstützte Tasten ..................20 Gewünschtes Menü des On-Screen-Displays öffnen ........20 Einstellungen im On-Screen-Display ändern ..........20 iii · G&D DP1.2-MUX3-ATC... - Seite 5 EDID-Profil eines Kanals festlegen ............42 Verwendung des Freeze-Modus ..............43 Statusinformationen eines KVM-Switches einsehen .......... 44 Service-Werkzeuge ..................46 Identifizierung eines Gerätes durch Aktivierung der Identification-LED ..46 Neustart des KVM-Switches durchführen ........... 46 Wiederherstellung der Werkseinstellungen ..........47 G&D DP1.2-MUX3-ATC · iv...
- Seite 6 Trennung eines Kanals ................54 Aufschaltung des nächsten Kanals .............. 54 Aufschaltung des vorherigen Kanals ............55 Monitoring-Werte abfragen ................ 55 Technische Daten ................... 57 Allgemeine Eigenschaften der Serie ..............57 Individuelle Eigenschaften der Varianten ............59 v · G&D DP1.2-MUX3-ATC...
-
Seite 7: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. G&D DP1.2-MUX3-ATC · 1... - Seite 8 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. 2 · G&D DP1.2-MUX3-ATC...
-
Seite 9: Der Kvm-Switch

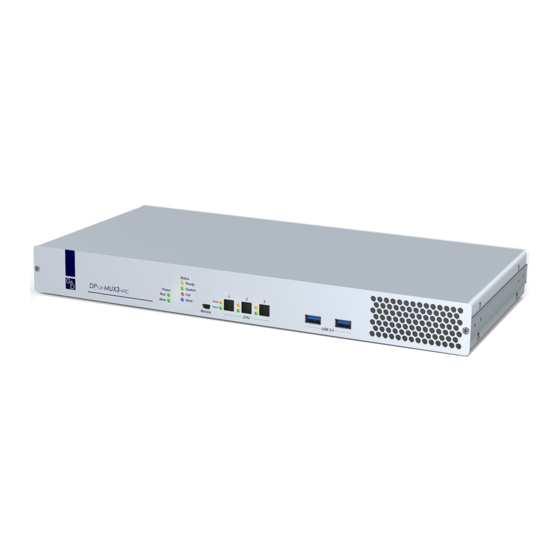

Der KVM-Switch Der KVM-Switch Der KVM-Switch DP1.2-MUX3-ATC ermöglicht die Bedienung von bis zu drei Rechnern über einen Arbeitsplatz. HINWEIS: An die MC2-Variante des KVM-Switches können Sie Rechner mit max. zwei Videoausgängen anschließen. Die Videosignale dieser Rechner werden auf zwei separaten Monitoren des Arbeitsplatzes ausgegeben. -
Seite 10: Installation
Beachten Sie hierbei die maximale Kabellänge von zwei Metern zwischen dem KVM-Switch und den anzuschließenden Rechnern. 3. Entscheiden Sie vor der Installation des KVM-Switches, welcher Taster an der Frontseite des Geräts, welchem Rechner zugewiesen werden soll. 4 · G&D DP1.2-MUX3-ATC... -
Seite 11: Anschluss Der Geräte Des Arbeitsplatzes
Schließen Sie die DisplayPort-Kabel der weiteren Monitore an diese Schnittstel- len an. Digital Audio Out: Verbinden Sie das digitale Audiogerät mit dieser Schnittstelle. Möchten Sie den angeschlossenen Rechnern USB-Geräte zur Verfügung USB 3.0: stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite an. G&D DP1.2-MUX3-ATC · 5... -
Seite 12: Anschluss Der Rechner
Sie hierfür ein DisplayPort-Kabel. HINWEIS: Bei Geräten einer Multichannel-Variante sind oberhalb dieser Schnitt- stelle weitere Schnittstellen angeordnet. DP CPU x.y Verbinden Sie diese Schnittstelle mit den weiteren Grafikausgängen des Rechners. Verwenden Sie hierfür weitere DisplayPort-Kabel. 6 · G&D DP1.2-MUX3-ATC... -
Seite 13: Verbindung Mit Bis Zu Zwei Lokalen Netzwerken
Verbinden Sie ein Kaltgeräte-Kabel mit einer Netzsteckdose und dieser Main Power: Buchse. Verbinden Sie – falls gewünscht – ein weiteres Kaltgeräte-Kabel mit Red. Power: einer Netzsteckdose und dieser Buchse. Hierdurch wird eine zweite, redundante Stromversorgung des Gerätes erreicht. G&D DP1.2-MUX3-ATC · 7... -
Seite 14: Inbetriebnahme
Das Gerät ist (noch) nicht betriebsbereit. Das Gerät ist betriebsbereit oder ausgeschaltet. Ident. LED zur Identifizierung des Gerätes über das OSD oder die Webapplikation aktiviert. LED zur Identifizierung des Gerätes über das OSD oder die Webapplikation deaktiviert. 8 · G&D DP1.2-MUX3-ATC... - Seite 15 Die an die Schnittstelle »USB 3.0 Devices« angeschlosse- nen Geräte sind permanent auf diesen Kanal geschaltet (Pinning). Der Kanal ist derzeit nicht aufgeschaltet. Status Der angeschlossener Rechner ist eingeschaltet. Es ist kein Rechner angeschlossen oder der Rechner ist ausgeschaltet. G&D DP1.2-MUX3-ATC · 9...
-
Seite 16: Kanal-Umschaltung
Betätigen Sie auf der Tastatur des Arbeitsplatzes die Tastenkombination Alt+Select-Key Im Auslieferungszustand ist die Umschaltung des Kanals über den Modifizierer und die Select-Keys möglich. WICHTIG: Die Umschaltung des Kanals erfolgt, wenn die betätigte Tasten- kombination losgelassen wird. 10 · G&D DP1.2-MUX3-ATC... -
Seite 17: Zuletzt Aktiven Kanal Aufschalten (Reconnect)
Bereits nach dem Aufruf des On-Screen-Displays können Sie im Select- Menü mit der Tastenkombination die Stepscan-Funktion aktivieren. Strg+A So beenden Sie die Autoscan-Funktion: 1. Betätigen Sie (Standard) zum Aufruf des On-Screen-Displays. Strg+Num Die Autoscan-Funktion wird hierdurch beendet. G&D DP1.2-MUX3-ATC · 11... -
Seite 18: Automatisches Durchschalten Aktiver Kanäle (Autoskip)
Bereits nach dem Aufruf des On-Screen-Displays können Sie im Select- Menü mit der Tastenkombination die Stepscan-Funktion aktivieren. Strg+B So beenden Sie die Autoskip-Funktion: 1. Betätigen Sie (Standard) zum Aufruf des On-Screen-Displays. Strg+Num Die Autoskip Funktion wird hierdurch beendet. 12 · G&D DP1.2-MUX3-ATC... -
Seite 19: Umschaltung Mit Step-Keys
4. Schalten Sie mit den konfigurierten Step-Keys (s. Seite 29) einen Kanal auf- oder abwärts. HINWEIS: In den Standardeinstellungen sind die Step-Keys Hoch Runter aktiv. So beenden Sie die Stepscan-Funktion: 1. Betätigen Sie Strg+Num (Standard) zum Aufruf des On-Screen-Displays. Die Stepscan-Funktion wird hierdurch beendet. G&D DP1.2-MUX3-ATC · 13... -
Seite 20: Geräte An Usb 3.0-Schnittstellen Permanent Umschalten
Nach dem Beenden der permanenten Schaltung werden die Geräte an den USB 3.0-Schnittstellen auf den aktuellen KVM-Kanal geschaltet. TIPP: Bereits nach dem Aufruf des On-Screen-Displays können Sie im Select- Menü mit der Tastenkombination die Stepscan-Funktion aktivieren. Strg+U 14 · G&D DP1.2-MUX3-ATC... -
Seite 21: Erweiterte Möglichkeiten Zur Kanalumschaltung
Der Befehl wird unmittelbar nach dem Senden des Befehls durch das seri- elle Gerät ausgeführt. Eine Meldung (s. unten) informiert das serielle Gerät über die korrekte Ausfüh- rung oder den Grund, weshalb die Umschaltung nicht erfolgt ist. G&D DP1.2-MUX3-ATC · 15... -
Seite 22: Umschaltung Über Die Webapplikation
Detaillierte Informationen hierzu finden Sie ebenfalls im separaten Handbuch zur Bedienung des Webapplikation. Umschaltung via SNMP So schalten Sie die Signalübertragung via SNMP um: Setzen Sie das Managed Object selectedChannel über die SNMP-Managementstation auf die Nummer des aufzuschaltenden Kanals. 16 · G&D DP1.2-MUX3-ATC... -
Seite 23: Verwendung Des Reset-Tasters
3. Halten Sie den Taster weiterhin gedrückt und schalten Sie das Gerät ein. 4. Sobald die grüne System-LED schnell blinkt, lassen Sie die Taste los. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch über das OSD und die Webapplikation Config Panel möglich. G&D DP1.2-MUX3-ATC · 17... -
Seite 24: Temporäre Deaktivierung Der Netzfilterregeln
2. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion Config Panel und speichern Sie die Regeln anschließend ab. WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. 18 · G&D DP1.2-MUX3-ATC... -
Seite 25: Das On-Screen-Display
Name des KVM-Switches und der Titel des aktuellen Menüs angezeigt. Im werden die aufschaltbaren Computer bzw. die Menüeinträge des Listenfeld geöffneten Menüs aufgeführt. In der werden die wichtigsten Tasten zur Bedienung des aktuell ange- Fußzeile zeigten Menüs aufgeführt. G&D DP1.2-MUX3-ATC · 19... -
Seite 26: Bedienung Des On-Screen-Displays
Falls die Breite einer Menüzeile nicht zum Anzeigen der Bezeich- nung und der Option ausreicht, wird diese in einem Auswahlmenü angezeigt. Wählen Sie die zu (de)aktivierende Zeile und betätigen Sie die -Taste. Nach Bestätigung Ihrer Auswahl mit der Eingabetaste wird das Auswahlmenü verlassen. 20 · G&D DP1.2-MUX3-ATC... - Seite 27 Untermenüs wird in der Fußzeile angezeigt. Geben Sie über die Tastatur den gewünschten Text ein. Die bisherige Textfelder: Eingabe wird hierdurch überschrieben. TIPP: Alternativ betätigen Sie die Eingabetaste und editieren anschließend den bereits erfassten Text. G&D DP1.2-MUX3-ATC · 21...
-
Seite 28: Konfigurationseinstellungen Im Osd
Sie die Comment Pfeiltasten Eingabetaste 5. Betätigen Sie die -Taste. 6. Geben Sie den gewünschten Kommentar ein und betätigen Sie die F2-Taste 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 22 · G&D DP1.2-MUX3-ATC... -
Seite 29: Netzwerkeinstellungen
Geben Sie – nur bei Auswahl des Betriebsmodus Static – die IP-Adresse der Schnittstelle an. Netmask: Geben Sie – nur bei Auswahl des Betriebsmodus Static – die Netzmaske des Netzwerkes an. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-MUX3-ATC · 23... -
Seite 30: Konfiguration Der Globalen Netzwerkeinstellungen
(Standard) zum Aufruf des On-Screen-Displays. Strg+Num 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie mit den und betätigen Sie die Network Pfeiltasten Eingabetaste 4. Wählen Sie mit den und betätigen Sie die Link status Pfeiltasten Eingabetaste 24 · G&D DP1.2-MUX3-ATC... -
Seite 31: Erreichbarkeit Eines Hosts Im Netzwerk Prüfen (Ping)
Avg. RTT: mittlere Paketumlaufzeit Max. RTT: längste Paketumlaufzeit HINWEIS: Falls der eingebene Name des Hosts nicht in eine IP-Adresse aufge- löst werden kann, erscheint eine entsprechende Meldung. 6. Betätigen Sie die -Taste zum Verlassen des Menüs. G&D DP1.2-MUX3-ATC · 25... -
Seite 32: Reset Der Netzfilterregeln
(Standard) zum Aufruf des On-Screen-Displays. 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie mit den und betätigen Sie die General Pfeiltasten Eingabetaste 4. Wählen Sie mit den und betätigen Sie die Hotkey Pfeiltasten Eingabetaste 26 · G&D DP1.2-MUX3-ATC... -
Seite 33: On-Screen-Display Mit Doppeltem Tastendruck Starten
So (de)aktivieren Sie die Aktivierung des On-Screen-Displays mit doppeltem Tastendruck: 1. Betätigen Sie (Standard) zum Aufruf des On-Screen-Displays. Strg+Num 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie General mit den Pfeiltasten und betätigen Sie die Eingabetaste G&D DP1.2-MUX3-ATC · 27... -
Seite 34: Änderung Der Select-Keys
(Standard) zum Aufruf des On-Screen-Displays. 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie mit den und betätigen Sie die General Pfeiltasten Eingabetaste 4. Wählen Sie mit den und betätigen Sie die Select Keys Pfeiltasten Eingabetaste 28 · G&D DP1.2-MUX3-ATC... -
Seite 35: Step-Keys Auswählen
So wählen Sie die Tasten zur Verwendung mit der Stepscan-Funktion: 1. Betätigen Sie (Standard) zum Aufruf des On-Screen-Displays. Strg+Num 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie General mit den Pfeiltasten und betätigen Sie die Eingabetaste G&D DP1.2-MUX3-ATC · 29... -
Seite 36: Verweildauer Der Autoscan- Bzw. Autoskip-Funktion Konfigurieren
4. Wählen Sie mit den und betätigen Sie die Scantime Pfeiltasten Eingabetaste 5. Geben Sie die gewünschte Verweildauer innerhalb des Bereichs von 1 bis 99 Sekunden. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 30 · G&D DP1.2-MUX3-ATC... -
Seite 37: Automatische Aufschaltung Eines Kanals Nach Dem Einschalten
(Standard) zum Aufruf des On-Screen-Displays. 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie mit den und betätigen Sie die General Pfeiltasten Eingabetaste 4. Wählen Sie Disable switching mit den Pfeiltasten und betätigen Sie die Eingabetaste G&D DP1.2-MUX3-ATC · 31... -
Seite 38: Änderung Des Scancode-Sets Einer Ps/2-Tastatur
Eingabetaste 4. Wählen Sie im Feld zwischen folgenden Optionen mit der -Taste: Scancode Set Aktivierung des Scancode-Sets 2 für PS/2-Tastatureingaben Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 32 · G&D DP1.2-MUX3-ATC... -
Seite 39: Reinitialisierung Von Usb-Eingabegeräten
(Standard) zum Aufruf des On-Screen-Displays. Strg+Num 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie General mit den Pfeiltasten und betätigen Sie die Eingabetaste 4. Wählen Sie DDC/CI mit den Pfeiltasten und betätigen Sie die Eingabetaste G&D DP1.2-MUX3-ATC · 33... -
Seite 40: Osd-Konfiguration
So (de)aktivieren Sie das automatische Schließen des OSDs: 1. Betätigen Sie (Standard) zum Aufruf des On-Screen-Displays. Strg+Num 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie General mit den Pfeiltasten und betätigen Sie die Eingabetaste 34 · G&D DP1.2-MUX3-ATC... -
Seite 41: Osd-Auflösung Einstellen
-Taste zur Speicherung der durchgeführten Änderungen. Tastaturlayout für Eingaben innerhalb des On-Screen-Displays auswählen Werden bei der Eingabe von Zeichen auf der Tastatur des Arbeitsplatzes andere Zeichen am Bildschirm angezeigt, ist das eingestellte Tastaturlayout der Tastatur nicht zutreffend. G&D DP1.2-MUX3-ATC · 35... -
Seite 42: Transparenz Des On-Screen-Displays Einstellen
(Standard) zum Aufruf des On-Screen-Displays. Strg+Num 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie mit den und betätigen Sie die General Pfeiltasten Eingabetaste 4. Wählen Sie OSD configuration mit den Pfeiltasten und betätigen Sie die Eingabetaste 36 · G&D DP1.2-MUX3-ATC... -
Seite 43: Anzeige Der Informationseinblendung
Informationseinblendung Off: Informationseinblendung ausschalten 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Farbe der Informationseinblendung ändern Informationseinblendungen (beispielsweise bei der Kanalaufschaltung) werden standardmäßig in hellgrün angezeigt. Die Farbe dieser Einblendungen können Sie anpassen. G&D DP1.2-MUX3-ATC · 37... -
Seite 44: Kanal-Konfiguration
Pfeiltasten und betätigen Sie die Eingabetaste 4. Wählen Sie einen Kanal ( CPU1 CPU 3 ) mit den Pfeiltasten und betätigen Sie die Eingabetaste 5. Wählen Sie Name mit den Pfeiltasten und betätigen Sie die Eingabetaste 38 · G&D DP1.2-MUX3-ATC... -
Seite 45: Änderung Des Kommentares Eines Kanals
Sie die CPU1 CPU 3 Pfeiltasten Eingabetaste 5. Wählen Sie im Feld zwischen folgenden Optionen mit der Channel activated Taste: Yes: Kanal aktiviert (Standard) Kanal deaktiviert 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-MUX3-ATC · 39... -
Seite 46: Aktivierung/Deaktivierung Des Tastatur-Signals
2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie mit den und betätigen Sie die CPUs Pfeiltasten Eingabetaste 4. Wählen Sie einen Kanal ( ) mit den und betätigen Sie die CPU1 CPU 3 Pfeiltasten Eingabetaste 40 · G&D DP1.2-MUX3-ATC... -
Seite 47: Videokanal-Konfiguration
Eingabetaste 4. Wählen Sie einen Videokanal ( CPU1.x CPU 3.x ) mit den Pfeiltasten und betätigen Sie die Eingabetaste 5. Wählen Sie mit den und betätigen Sie die Comment Pfeiltasten Eingabetaste 6. Betätigen Sie die -Taste. G&D DP1.2-MUX3-ATC · 41... -
Seite 48: Edid-Profil Eines Monitores Einlesen
So wählen Sie das EDID-Profil aus: 1. Betätigen Sie Strg+Num (Standard) zum Aufruf des On-Screen-Displays. 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie CPUs mit den Pfeiltasten und betätigen Sie die Eingabetaste 42 · G&D DP1.2-MUX3-ATC... -
Seite 49: Verwendung Des Freeze-Modus
Sie die Eingabetaste 4. Wählen Sie einen Videokanal ( ) mit den und betätigen CPU1.x CPU 3.x Pfeiltasten Sie die Eingabetaste 5. Wählen Sie EDID profile mit den Pfeiltasten und betätigen Sie die Eingabetaste G&D DP1.2-MUX3-ATC · 43... -
Seite 50: Statusinformationen Eines Kvm-Switches Einsehen
Strg+Num 2. Betätigen Sie die -Taste zum Aufruf der Konfigurationseinstellungen. 3. Wählen Sie mit den und betätigen Sie die System information Pfeiltasten Eingabetaste 4. Wählen Sie Hardware information mit den Pfeiltasten und betätigen Sie die Eingabetaste 44 · G&D DP1.2-MUX3-ATC... - Seite 51 Sie die Software information Pfeiltasten Eingabetaste 5. Im jetzt erscheinenden Dialog werden Ihnen folgende Informationen angezeigt: Software informationen physikalische ID des KVM-Switches Dev.: Geräteklasse des KVM-Switches Version: Firmware-Version Firmware: Bezeichnung der Firmware Name: Name des KVM-Switches G&D DP1.2-MUX3-ATC · 45...
-
Seite 52: Service-Werkzeuge
(Standard) zum Aufruf des On-Screen-Displays. Strg+Num 2. Betätigen Sie die -Taste zum Aufruf der Service-Werkzeuge. 3. Wählen Sie mit den und betätigen Sie die Restart Pfeiltasten Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage durch Auswahl der Option betätigen Sie die Eingabetaste 46 · G&D DP1.2-MUX3-ATC... -
Seite 53: Wiederherstellung Der Werkseinstellungen
Ausschließlich die lokalen Netzwerkeinstellun- local network settings: gen zurücksetzen. Set defaults for Alle Einstellungen außer den lokalen Netzwer- KVM applications: keinstellungen zurücksetzen. 5. Bestätigen Sie die Sicherheitsabfrage durch Auswahl der Option und betäti- gen Sie die Eingabetaste G&D DP1.2-MUX3-ATC · 47... -
Seite 54: Weiterführende Informationen
Weiterführende Informationen Weiterführende Informationen Pin-Belegung der RS232-Buchse Die Geräte der DP1.2-MUX3-ATC-Serie sind mit einer RS232-Buchse ausgestattet. Die Pin-Belegung dieser Buchse zeigt die folgende Abbildung: Die Tabelle zeigt die Zuordnung der verschiedenen Leitungen der Datenverbindung zu den entsprechenden Pins auf: Pin-Nr. -
Seite 55: Anschluss Von Usb 3.0-Massenspeichergeräten
Zeitpunkt Daten auf das Massenspeichergerät schreibt, wird dieser Vorgang abgebrochen. Um einen Datenverlust zu vermeiden, verwenden Sie die Funktion zum sicheren Entfer- nen der Hardware des auf dem Rechner eingesetzten Betriebssystems vor der Umschaltung des Kanals. G&D DP1.2-MUX3-ATC · 49... -
Seite 56: Xml-Steuerung Des Kvm-Switches
Gerät per Voreinstellung über die ID identifiziert. VERWENDUNG DES NAMENS EINES KVM-SWITCHES ZUR IDENTIFIZIERUNG <?xml version="1.0" encoding="utf-8"?> <root> <nextmuxchannel> <DlMux4 type="name">MUX-ATC</DlMux4> </nextmuxchannel> </root> VERWENDUNG DER ID EINES KVM-SWITCHES ZUR IDENTIFIZIERUNG <?xml version="1.0" encoding="utf-8"?> <root> <nextmuxchannel> <DlMux4>0x11111111</DlMux4> </nextmuxchannel> </root> 50 · G&D DP1.2-MUX3-ATC... -
Seite 57: Verwendung Von Geräte-Ids
AUFBAU EINES FEHLERDOKUMENTS <?xml version="1.0" encoding="utf-8"?> <root> <Error>Invalid request document</Error> </root> Antworten auf Befehle, die der XML-Dienst nicht selbst ausführt, sondern an den Gerätedienst des KVM-Switches delegiert, werden je nach Art der Meldung in unterschiedlichen XML-Container ausgegeben. G&D DP1.2-MUX3-ATC · 51... -
Seite 58: Mehrere Befehle In Einem Xml-Dokument Kombinieren
über einen Kanalwechsel zu informieren. Solche Ereignisse werden in einem -Container gemeldet. Der Typ <pushNotification> der Benachrichtigung ist als Attribut dieses Tags eingetragen. type PUSH-NOTIFICATION BEI KANALWECHSEL <?xml version="1.0" encoding="utf-8"?> <root> <pushNotification type="channel_select_event"> <channel>1</channel> </pushNotification> </root> 52 · G&D DP1.2-MUX3-ATC... -
Seite 59: Push-Notifications Abbestellen
2. Klicken Sie auf das zu konfigurierende Gerät und anschließend auf Konfiguration 3. Klicken Sie auf den Reiter Netzwerk 4. Wählen Sie den Bereich Remote-Control 5. Klicken Sie zur Einrichtung eines neuen Zugangs auf Hinzufügen Um einen bereits angelegten Zugang zu editieren, klicken Sie auf Bearbeiten G&D DP1.2-MUX3-ATC · 53... -
Seite 60: Befehle
Kanals des KVM-Switches. TRENNUNG DER AKTIVEN AUFSCHALTUNG <?xml version="1.0" encoding="utf-8"?> <root> <disconnectmux/> </root> Aufschaltung des nächsten Kanals Der Befehl <nextmuxchannel> schaltet den nächsten Kanal des KVM-Switches auf. AUFSCHALTUNG DES NÄCHSTEN KANALS <?xml version="1.0" encoding="utf-8"?> <root> <nextmuxchannel/> </root> 54 · G&D DP1.2-MUX3-ATC... -
Seite 61: Aufschaltung Des Vorherigen Kanals
<?xml version="1.0" encoding="utf-8"?> <root> <monitor> <DlMux4><id>0x11111111</id></DlMux4> </monitor> </root> Durch die Angabe des gewünschten Monitoring-Wertes können Sie die Auflistung zusätzlich eingeschränken. MONITORING-WERT »STATUS« DES KVM-SWITCHES 0X11111111 ABFRAGEN <?xml version="1.0" encoding="utf-8"?> <root> <monitor> <DlMux4> <id>0x11111111</id> <monitorName>Status</monitorName> </DlMux4> </monitor> </root> G&D DP1.2-MUX3-ATC · 55... - Seite 62 Flags können Sie feststellen, ob sich der Monitoring-Wert im Sollbereich alarm befinden ( ) oder außerhalb ( entspricht der Funktion Gesehen in Acknowledged der Webapplikation Innerhalb des XML-Tags können Sie alternativ auch mehrere Geräteklas- <monitor> sen-Tags aufführen. 56 · G&D DP1.2-MUX3-ATC...
-
Seite 63: Technische Daten
Digital Audio Out Auflösungen: 16/20/24 bit Abtastraten: bis 48 kHz Digital Audio Out: De-Embedding von Embedded Audio in DisplayPort-Signal Audio Art: analog, transparent Line In/Speaker Auflösung: 24 bit digital, Stereo Abtastrate 96 kHz Bandbreite: 22 kHz G&D DP1.2-MUX3-ATC · 57... - Seite 64 Netzteil Anschluss: Kaltgerätestecker (IEC-320 C14) Redundante Typ: internes Netzteil Stromversorgung Anschluss: Kaltgerätestecker (IEC-320 C14) Stromaufnahme maximal: siehe Eigenschaften der Varianten Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHs 58 · G&D DP1.2-MUX3-ATC...
-
Seite 65: Individuelle Eigenschaften Der Varianten
2 × DisplayPort-Buchse für Arbeitsplatz Schnittstellen Video: 2 × DisplayPort-Buchse pro Rechner Stromversorgung Stromaufnahme: 0,5 A@240VAC; 1,2 mA@100VAC Gehäuse Material: Aluminium eloxiert Maße (B × H × T): 435 × 88 × 210 mm Gewicht: ca. 3,5 kg G&D DP1.2-MUX3-ATC · 59... - Seite 68 © Guntermann & Drunck GmbH 2018. All rights reserved. Version 1.00 – 27/03/2018 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 (0) 271 23872-0 +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-MUX3-ATC...
- Seite 69 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D DP1.2-MUX3-ATC · ii...
- Seite 70 Opening the on-screen display ................ 19 Structure of the on-screen display ............... 19 Operating the on-screen display ..............20 Supported keys ................... 20 Opening menus on the on-screen display ............. 20 Changing settings via on-screen display ............20 iii · G&D DP1.2-MUX3-ATC...
- Seite 71 Viewing the status information of a KVM switch ..........44 Service tools ....................46 Identifying a device by activating the identification LED ......46 Restarting the KVM switch ................ 46 Resetting the system defaults ..............47 G&D DP1.2-MUX3-ATC · iv...
- Seite 72 Disconnecting from a channel ..............54 Switching to the next channel ..............54 Switching to the previous channel ............... 55 Querying monitoring values ............... 55 Technical data ....................57 General features of the series ................57 Individual variant features ................59 v · G&D DP1.2-MUX3-ATC...
-
Seite 73: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. G&D DP1.2-MUX3-ATC · 1... - Seite 74 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. 2 · G&D DP1.2-MUX3-ATC...
-
Seite 75: The Kvm Switch
The KVM switch The KVM switch The KVM switch DP1.2-MUX3-ATC lets users operate up to three computers from one workstation. NOTE: You can connect computers with up to two video outputs to the MC2 vari- ant of the KVM switch. The video signals from these computers are displayed on two separate monitors at the workstation. -
Seite 76: Installation
KVM switch and the comput- ers to be connected. 3. Before installing the KVM switch, decide which button on the front of the device you want to assign to which computer. 4 · G&D DP1.2-MUX3-ATC... -
Seite 77: Connecting The Workstation Devices
Connect the DisplayPort cables of the other monitors to these interfaces. Connect the digital audio device to this interface. Digital Audio Out: USB 3.0: If you want to make USB devices available to the connected computers, connect these devices to these interfaces on the front panel. G&D DP1.2-MUX3-ATC · 5... -
Seite 78: Connecting The Computers
Use the DisplayPort cable to connect the computer’s video output to this DP CPU: interface. NOTE: Multichannel devices provide further interfaces above this inter- DP CPU x.y face. Use further DisplayPort cables to connect this interface to further graphics outputs of the computer. 6 · G&D DP1.2-MUX3-ATC... -
Seite 79: Connection To Up To Two Networks
Connect a power cable to a mains socket and this socket. Red. power: If desired, connect another power cable to a mains socket and this socket. This provides the device with a second, redundant power supply. G&D DP1.2-MUX3-ATC · 7... -
Seite 80: Start-Up
The device is not (yet) ready for operation. The device is ready for operation or switched off. Ident. LED activated to identify the device via OSD or web application. LED activated to identify the device via OSD or web application. 8 · G&D DP1.2-MUX3-ATC... - Seite 81 The devices connected to the »USB 3.0 Devices« inter- face are permanently switched to this channel (pin- ning). Inactive channel Status The connected computer is switched on. No computer is connected or the computer is switched off. G&D DP1.2-MUX3-ATC · 9...
-
Seite 82: Switching Between Channels
Press the key combination on the keyboard of the workstation. Alt+Select key By default, you can use the modifier and the select keys to switch between channels. IMPORTANT: The channel is switched after you release the key combination. 10 · G&D DP1.2-MUX3-ATC... -
Seite 83: Switching To The Last Active Channel (Reconnect)
After calling up the on-screen display, you can activate the Stepscan function in the Select menu with the key combination Ctrl+A How to stop the Autoscan function: 1. Press Ctrl+Num (default) to open the on-screen display. This stops the Autoscan function. G&D DP1.2-MUX3-ATC · 11... -
Seite 84: Auto-Skipping Active Channels
After calling up the on-screen display, you can activate the Stepscan function in the Select menu with the key combination Ctrl+B How to stop the Autoskip function: 1. Press Ctrl+Num (default) to open the on-screen display. This stops the Autoskip function. 12 · G&D DP1.2-MUX3-ATC... -
Seite 85: Switching Via Step Keys
4. Use the configured step keys (see page 29) to switch one channel up or one chan- nel down. NOTE: By default, the step keys are active. Down How to stop the Stepscan function: 1. Press Ctrl+Num (default) to open the on-screen display. This stops the Stepscan function. G&D DP1.2-MUX3-ATC · 13... -
Seite 86: Permanent Switching Of Devices Connected To Usb 3.0 Interfaces
After permanent switching has been cancelled, the devices connected to the »USB 3.0 Devices« interface are switched to the active channel. ADVICE: After calling up the on-screen display, you can activate the Stepscan function in the Select menu with the key combination Ctrl+U 14 · G&D DP1.2-MUX3-ATC... -
Seite 87: Advanced Options To Switch Between Channels
NOTE: The command is executed immediately after the serial device sends the com- mand. A message (see below) informs the serial device about the correct execution or the reason why the switching could not take place. G&D DP1.2-MUX3-ATC · 15... -
Seite 88: Switching Via Web Application
Detailed information on this topic are given in the separate manual for operating the web application. Switching via SNMP How to switch the signal transmission via SNMP: Use the SNMP management station to set the managed object selectedChannel to the number of the channel you want to access. 16 · G&D DP1.2-MUX3-ATC... -
Seite 89: Use Of The Reset Button
3. Keep the button pressed and switch the device on. 4. Release the button as soon as the green System LED starts blinking fast. NOTE: You can also use the OSD or the web application Config Panel to reset the default settings. G&D DP1.2-MUX3-ATC · 17... -
Seite 90: Temporarily Disabling The Network Filter Rules
2. Use the web application Config Panel to edit the network filter rules stored in the device and save the rules. IMPORTANT: If you do not configure new network filters within 15 minutes, the original settings are reactivated. 18 · G&D DP1.2-MUX3-ATC... -
Seite 91: Operating The On-Screen Display
KVM switch and the title of the opened menu. The list field shows the computers you can access or the menu items of the opened menus. The footer shows the most frequently used keys to operate the opened menu. G&D DP1.2-MUX3-ATC · 19... -
Seite 92: Operating The On-Screen Display
If a menu line is not wide enough to display the name and the Selection menus: option, they are displayed in a selection menu. Select the line you want to (de)activate and press . After you confirm your selec- tion by pressing you leave the selection menu. Enter 20 · G&D DP1.2-MUX3-ATC... - Seite 93 The key to use to close a submenu is shown in the footer Use the keyboard to enter your text. The previous entry is overwritten. Text fields: ADVICE: You can also press to edit the entry. Enter G&D DP1.2-MUX3-ATC · 21...
-
Seite 94: Configuration Settings In The Osd
General and press Enter 4. Use the arrow keys to select Comment and press Enter 5. Press 6. Enter a comment about the KVM switch and press 7. Press to save your settings. 22 · G&D DP1.2-MUX3-ATC... -
Seite 95: Network Settings
Enter the IP address of the interface - only if the operating mode Static is selected. Netmask: Enter the network netmask - only if the operating mode Static is selected. 6. Press to save your settings. G&D DP1.2-MUX3-ATC · 23... -
Seite 96: Configuring Global Network Settings
(default) to open the on-screen display. Ctrl+Num 2. Press to open the configuration settings. 3. Use the to select and press arrow keys Network Enter 4. Use the arrow keys to select Link status and press Enter 24 · G&D DP1.2-MUX3-ATC... -
Seite 97: Checking The Availability Of A Host In The Network (Ping)
Average round trip time Max. RTT: Longest round trip time NOTE: If the entered name of the host cannot be resolved to an IP address, a corresponding message pops up. 6. Press to close the menu. G&D DP1.2-MUX3-ATC · 25... -
Seite 98: Resetting Network Filter Rules
(default) to open the on-screen display. Ctrl+Num 2. Press to open the configuration settings. 3. Use the to select and press arrow keys General Enter 4. Use the arrow keys to select Hotkey and press Enter 26 · G&D DP1.2-MUX3-ATC... -
Seite 99: Starting The On-Screen Display By Pressing A Key Twice
How to enable/disable opening the on-screen display by pressing a key twice: 1. Press Ctrl+Num (default) to open the on-screen display. 2. Press to open the configuration settings. 3. Use the to select and press arrow keys General Enter G&D DP1.2-MUX3-ATC · 27... -
Seite 100: Changing The Select Keys
(default) to open the on-screen display. Ctrl+Num 2. Press to open the configuration settings. 3. Use the to select and press arrow keys General Enter 4. Use the to select and press arrow keys Select Keys Enter 28 · G&D DP1.2-MUX3-ATC... -
Seite 101: Selecting Step Keys
How to select keys to use with the step scan function: 1. Press (default) to open the on-screen display. Ctrl+Num 2. Press to open the configuration settings. 3. Use the arrow keys to select General and press Enter G&D DP1.2-MUX3-ATC · 29... -
Seite 102: Configuring The Scantime Of The Autoscan Or Autoskip Function
3. Use the to select and press arrow keys General Enter 4. Use the to select and press arrow keys Scantime Enter 5. Enter a time span between 1 and 99 seconds. 6. Press to save your settings. 30 · G&D DP1.2-MUX3-ATC... -
Seite 103: Auto-Switching To A Channel After Start-Up
(default) to open the on-screen display. Ctrl+Num 2. Press to open the configuration settings. 3. Use the arrow keys to select General and press Enter 4. Use the arrow keys to select Disable switching and press Enter G&D DP1.2-MUX3-ATC · 31... -
Seite 104: Changing Scancode Sets Of A Ps/2 Keyboard
4. In the Scancode Set field select one of the following options by pressing Activates scancode set 2 for entries of PS/2 keyboards Activates scancode set 3 for entries of PS/2 keyboards 5. Press to save your settings. 32 · G&D DP1.2-MUX3-ATC... -
Seite 105: Reinitialising Usb Input Devices
Ctrl+Num (default) to open the on-screen display. 2. Press to open the configuration settings. 3. Use the arrow keys to select General and press Enter 4. Use the to select and press arrow keys DDC/CI Enter G&D DP1.2-MUX3-ATC · 33... -
Seite 106: Osd Configuration
You can also specify a time period after which the OSD is closed automatically. How to enable/disable an automatic OSD timeout: 1. Press (default) to open the on-screen display. Ctrl+Num 2. Press to open the configuration settings. 3. Use the arrow keys to select General and press Enter 34 · G&D DP1.2-MUX3-ATC... -
Seite 107: Setting The Osd Resolution
Selecting the keyboard layout for inputs on the on-screen display If the characters displayed on the screen are different form the characters entered on the keyboard of the workstation, the selected keyboard layout is not correct. G&D DP1.2-MUX3-ATC · 35... -
Seite 108: Adjusting The Transparency Of The On-Screen Display
(default) to open the on-screen display. Ctrl+Num 2. Press to open the configuration settings. 3. Use the to select and press arrow keys General Enter 4. Use the to select and press arrow keys OSD configuration Enter 36 · G&D DP1.2-MUX3-ATC... -
Seite 109: Displaying An Information Overlay
6. Press to save your settings. Changing the colour of the information overlay By default, information overlays (e. g. when switching to a channel) are displayed in light green. The colour of the overlay can be adjusted. G&D DP1.2-MUX3-ATC · 37... -
Seite 110: Channel Configuration
CPUs and press Enter 4. Use the arrow keys to select a channel ( CPU1 CPU 3 ) and press Enter 5. Use the arrow keys to select Name and press Enter 38 · G&D DP1.2-MUX3-ATC... -
Seite 111: Changing The Comment Of A Channel
( ) and press arrow keys CPU1 CPU 3 Enter 5. In the fields select one of the following options by pressing Channel activated Yes: Channel activated (default) Channel deactivated 6. Press to save your settings. G&D DP1.2-MUX3-ATC · 39... -
Seite 112: Enabling/Disabling The Keyboard Signal
(default) to open the on-screen display. 2. Press to open the configuration settings. 3. Use the arrow keys to select CPUs and press Enter 4. Use the arrow keys to select a channel ( CPU1 CPU 3 ) and press Enter 40 · G&D DP1.2-MUX3-ATC... -
Seite 113: Video Channel Configuration
CPUs Enter 4. Use the arrow keys to select a video channel ( CPU1.x CPU 3.x ) and press Enter 5. Use the arrow keys to select Comment and press Enter 6. Press G&D DP1.2-MUX3-ATC · 41... -
Seite 114: Importing The Edid Profile Of A Monitor
Defining the EDID profile of a channel How to select the EDID profile: 1. Press Ctrl+Num (default) to open the on-screen display. 2. Press to open the configuration settings. 3. Use the arrow keys to select CPUs and press Enter 42 · G&D DP1.2-MUX3-ATC... -
Seite 115: Use Of The Freeze Mode
CPUs and press Enter 4. Use the to select a video channel ( ) and press arrow keys CPU1.x CPU 3.x Enter 5. Use the to select and press arrow keys Edid profile Enter G&D DP1.2-MUX3-ATC · 43... -
Seite 116: Viewing The Status Information Of A Kvm Switch
(default) to open the on-screen display. 2. Press to open the configuration settings. 3. Use the arrow keys to select System information and press Enter 4. Use the arrow keys to select Hardware information and press Enter 44 · G&D DP1.2-MUX3-ATC... - Seite 117 5. The following information is displayed in the dialog box that opens now: Software information Physical ID of the KVM switch Dev.: Device class of the KVM switch Version: Firmware version Firmware: Firmware name Name: Name of the KVM switch G&D DP1.2-MUX3-ATC · 45...
-
Seite 118: Service Tools
1. Press (default) to open the on-screen display. Ctrl+Num 2. Pres to open the service tools. 3. Use the to select and press arrow keys Restart Enter 4. Confirm the security prompt by selecting and press Enter 46 · G&D DP1.2-MUX3-ATC... -
Seite 119: Resetting The System Defaults
Reset all settings of the device. tem: Set defaults for local network Reset local network settings only. settings: Set defaults for KVM applica- Reset all settings except local network settings. tions: 5. Confirm the security prompt by selecting and press Enter G&D DP1.2-MUX3-ATC · 47... -
Seite 120: Further Information
Further information Pin assignment of the RS232 socket The devices of the DP1.2-MUX3-ATC series provide an RS232 socket. The following figures shows the pin assignments of the RS232 socket: The table shows how the different conduits of the data connection are assigned to the according pins: Pin no. -
Seite 121: Connecting Usb 2.0 Mass Storage Devices
In case the computer writes data on the mass storage device at that time, this process is aborted. Before switching the channel, use the Safely remove hardware function of the applied operating system of the computer to avoid data loss. G&D DP1.2-MUX3-ATC · 49... -
Seite 122: Controlling The Kvm Switch Via Xml
Using an attribute is optional. If you do not use a attribute, devices are identified via their ID. IDENTIFY THE KVM SWITCH BY NAME <?xml version="1.0" encoding="utf-8"?> <root> <nextmuxchannel> <DlMux4 type="name">MUX-ATC</DlMux4> </nextmuxchannel> </root> IDENTIFY THE KVM SWITCH BY ID <?xml version="1.0" encoding="utf-8"?> <root> <nextmuxchannel> <DlMux4>0x11111111</DlMux4> </nextmuxchannel> </root> 50 · G&D DP1.2-MUX3-ATC... -
Seite 123: Use Of Device Ids
</root> Depending on the type of message, responses to commands, which are not executed by the XML service itself, but are delegated to the device service of the KVM switch, are shown in different XML containers. G&D DP1.2-MUX3-ATC · 51... -
Seite 124: Combining Multiple Commands In An Xml Document
Such events are reported in a <pushNotification> container. The type of notification is listed as type attribute of this tag. PUSH NOTIFICATIONS FOR SWITCHING BETWEEN CHANNELS <?xml version="1.0" encoding="utf-8"?> <root> <pushNotification type="channel_select_event"> <channel>1</channel> </pushNotification> </root> 52 · G&D DP1.2-MUX3-ATC... -
Seite 125: Unsubscribing From Push Notifications
2. Click on the device you want to configure and then click on Configuration 3. Click on the tab Network 4. Go to Remote control 5. To create a new access, click on To edit an existing access, click on Edit G&D DP1.2-MUX3-ATC · 53... -
Seite 126: Commands
<?xml version="1.0" encoding="utf-8"?> <root> <disconnectmux/> </root> Switching to the next channel Use the command <nextmuxchannel> to switch to the next channel of the KVM switch. SWITCHING TO THE NEXT CHANNEL <?xml version="1.0" encoding="utf-8"?> <root> <nextmuxchannel/> </root> 54 · G&D DP1.2-MUX3-ATC... -
Seite 127: Switching To The Previous Channel
<DlMux4><id>0x11111111</id></DlMux4> </monitor> </root> You can further restrict the list by specifying the desired monitoring value. QUERYING THE MONITORING VALUE »STATUS« OF THE KVM SWITCH 0X11111111 <?xml version="1.0" encoding="utf-8"?> <root> <monitor> <DlMux4> <id>0x11111111</id> <monitorName>Status</monitorName> </DlMux4> </monitor> </root> G&D DP1.2-MUX3-ATC · 55... - Seite 128 ( ) or outside ( ) the required range. corresponds to the Acknowledged function in the web Acknowledged application. You can also include several device class tags in the XML tag <monitor> 56 · G&D DP1.2-MUX3-ATC...
-
Seite 129: Technical Data
16/20/24 bit Sampling rates: Up to 48 kHz Digital Audio Out: De-embedding of embedded audio in DisplayPort signal Audio Type: Analogue, transparent Line In/Speaker Resolution: 24 bit digital, stereo Sampling rate: 96 kHz Bandwidth 22 kHz G&D DP1.2-MUX3-ATC · 57... - Seite 130 IEC plug (IEC-320 C14) Redundant Type: Internal power pack power supply Connection: IEC plug (IEC-320 C14) Power consumption Maximum: see variant features Operating environment Temperature: +5°C to +45°C Air humidity: < 80%, non-condensing Conformity CE, RoHS 58 · G&D DP1.2-MUX3-ATC...
-
Seite 131: Individual Variant Features
Interfaces Video: 2 × DisplayPort socket per computer Power supply Power consumption: 0.5 A@240VAC; 1.2 mA@100VAC Housing Material: Anodised aluminium Dimensions (W × H × D): 435 × 88 × 210 mm Weight: Approx. 3.5 kg G&D DP1.2-MUX3-ATC · 59... - Seite 136 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100300 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
