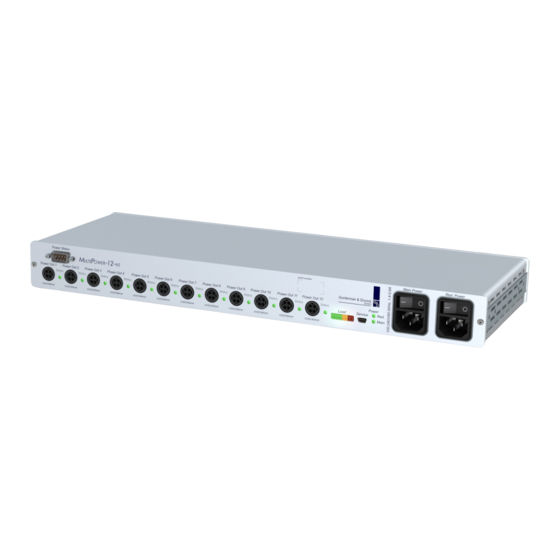

- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D MultiPower-12-NT Installationsanleitung Installation Guide A9100288-1.00...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2016. Alle Rechte vorbehalten. Version 1.00 – 01.07.2016 Firmware: 1.0.0 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D MultiPower-12-NT... -
Seite 3: Inhaltsverzeichnis
Die »Power Status«-Buchse ................4 Statusanzeigen ....................5 Erstkonfiguration der Netzwerkeinstellungen ..........7 Start der Webapplikation ................. 9 Start der Webapplikation ................9 Sicherheitshinweise des Webbrowsers ............9 Benutzerauthentifizierung gegenüber der Webapplikation ......10 Technische Daten ................... 11 G&D MultiPower-12-NT · ii... -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D MultiPower-12-NT... -
Seite 5: Einleitung
Config Panel steht eine grafische Benutzeroberfläche zur Überwachung der zentralen Stromversorgung zur Verfügung. Lieferumfang 1 × zentrale Stromversorgung MultiPower-12-NT 12 × PowerLoop-Kabel 2 × Stromversorgungskabel 1 × USB-Service-Kabel 1 × Handbuch G&D MultiPower-12-NT · 2... -
Seite 6: Installation
2. Schalten Sie ggf. den Netzschalter des internen Netzteils ein. Red. Power HINWEIS: Nach dem Einschalten des Gerätes werden zunächst die internen Dien- ste der zentralen Stromversorgung gestartet. Innerhalb von ca. 60 MultiPower-12-NT Sekunden werden die einzelnen Ausgänge nacheinander eingeschaltet. 3 · G&D MultiPower-12-NT... -
Seite 7: Die »Power Status«-Buchse
Bei anliegender Spannung schaltet der Wechsler auf Pin 4 (Main Power) bzw. Pin 9 (Red. Power) um. 0 43 5 553 $ 6 73 *5 4$ 8 WICHTIG: Beachten Sie die max. Stromaufnahme von 30 VDC; 0,5 A G&D MultiPower-12-NT · 4... -
Seite 8: Statusanzeigen
Spannung. Das Netzteil ist ausgeschaltet oder die Verbindung mit dem Stromnetz nicht hergestellt. Main Das Netzteil ist eingeschaltet und liefert die erfor- derliche Spannung. Das Netzteil ist ausgeschaltet oder die Verbindung mit dem Stromnetz nicht hergestellt. 5 · G&D MultiPower-12-NT... - Seite 9 Power Out [x] Status Die Spannung steht an diesem Ausgang bereit. An diesem Ausgang steht keine Spannung zur Verfügung. Im Falle einer Überlast oder eines Kurzschlusses wird der Ausgang abgeschaltet und nach 10 Sekunden wieder akti- viert. G&D MultiPower-12-NT · 6...
-
Seite 10: Erstkonfiguration Der Netzwerkeinstellungen
Ändern Sie unbedingt das voreingestellte Passwort des Administratorkontos. Eine detaillierte Anleitung hierzu finden Sie im Handbuch der Webapplikation. 7. Klicken Sie in der Symbolleiste auf das Werkzeugsymbol. 8. Klicken Sie auf die Reiter Netzwerk > Schnittstellen 7 · G&D MultiPower-12-NT... - Seite 11 , um die Daten zu speichern. 12.Klicken Sie auf das -Symbol (s. Abbildung rechts), um die Exit Webapplikation zu beenden. 13.Entfernen Sie die Twisted-Pair-Kabelverbindung zwischen dem Rechner und der zentralen Stromversorgung. 14.Integrieren Sie die zentrale Stromversorgung in das lokale Netzwerk. G&D MultiPower-12-NT · 8...
-
Seite 12: Start Der Webapplikation
Webbrowser bzw. dem Benutzer erlaubt, die Gegenseite zu authentifizieren. WICHTIG: Ersetzen Sie das im Auslieferungszustand des Geräts enthaltene Zertifi- kat durch ein individuelles, gerätebezogenes Zertifikat. Die Erstellung eines sol- chen Zertifikats wird im Handbuch der Webapplikation beschrieben. 9 · G&D MultiPower-12-NT... -
Seite 13: Benutzerauthentifizierung Gegenüber Der Webapplikation
Melden Sie sich hierfür mit dem Administratorkonto in die Webapplikation ein und ändern Sie anschließend das Passwort wie im separaten Handbuch der Webapplikation beschrieben. Die voreingestellten Zugangsdaten zum Administratorkonto lauten: Benutzername: Admin Passwort: 4658 G&D MultiPower-12-NT · 10... -
Seite 14: Technische Daten
1 × Mini-USB-Buchse (Typ B) Gehäuse Material: Aluminium eloxiert Maße (B × H × T): 19” × 1 HE× 154,5 mm Gewicht: ca. 1900 g Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHS 11 · G&D MultiPower-12-NT... - Seite 16 © Guntermann & Drunck GmbH 2016. All rights reserved. Version 1.00 – 01/07/2016 Firmware: 1.0.0 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Phone +49 2739 8901-100 +49 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D MultiPower-12-NT...
- Seite 17 Initial configuration of the network settings ............ 7 Starting web application ................... 9 Starting the web application ................. 9 Security advice for web browsers ..............9 User authentication against the web application .......... 10 Technical data ....................11 G&D MultiPower-12-NT · ii...
-
Seite 18: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 1 · G&D MultiPower-12-NT... -
Seite 19: Introduction
Config Panel central power supply. Package contents 1 × central power supply MultiPower-12-NT 12 × power loop cables 2 × power cable 1 × USB service cable 1 × manual G&D MultiPower-12-NT · 2... -
Seite 20: Installation
2. Turn on the power switch of the internal power pack. Red. Power NOTE: After you turn on the central power supply, the internal services of the cen- tral power supply are started. Within approx. 60 seconds the outputs are turned on successively. 3 · G&D MultiPower-12-NT... -
Seite 21: The »Power Status« Socket
If the power supply is active, the changer switches to pin 4 (Main Power) or pin 9 (Red. Power). 0 43 5 553 $ 6 73 *5 4$ 8 IMPORTANT: Mind the maximum power consumption of 30 VDC; 0,5 A G&D MultiPower-12-NT · 4... -
Seite 22: Status Displays
The power pack is turned off, or there is no connec- tion to the mains. Main The power pack is turned on and supplies the required voltage. The power pack is turned off, or there is no connec- tion to the mains. 5 · G&D MultiPower-12-NT... - Seite 23 Meaning Power Out [x] Status Voltage available at this output. No voltage available at this output. In case of an overload or a short circuit, the output is disa- bled but becomes active after 10 seconds. G&D MultiPower-12-NT · 6...
-
Seite 24: Initial Configuration Of The Network Settings
Change the preset password of the administrator account. The manual of the web application provides a detailed description of how to change the preset access data. 7. Click the tools symbol in the toolbar. 8. Click the tabs Network > Interfaces 7 · G&D MultiPower-12-NT... - Seite 25 12.Click the Exit symbol (see figure on the right) to end the web application. 13.Remove the twisted pair cable connection between the computer and the central power unit. 14.Integrate the central power unit into the local network. G&D MultiPower-12-NT · 8...
-
Seite 26: Starting Web Application
Replace the certificate that is included in the defaults of the device with an individual certificate, which is related to the device. Information on how to create such a certificate is given in the separate manual of the web application. 9 · G&D MultiPower-12-NT... -
Seite 27: User Authentication Against The Web Application
Use the access data listed below to log in to the web application. Now, change the password as described in the separate manual of the web application. Enter the default access data to log on to the administrator account: Username: Admin Password: 4658 G&D MultiPower-12-NT · 10... -
Seite 28: Technical Data
Housing Material: Anodised aluminium Dimensions (W × H × D): 19” × 1 U × 154.5 mm Weight: approx. 1900 g Operational Temperature: +5 to +40 °C environment Air humidity: < 80%, non-condensing Conformity CE, RoHS 11 · G&D MultiPower-12-NT... - Seite 32 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100288 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
