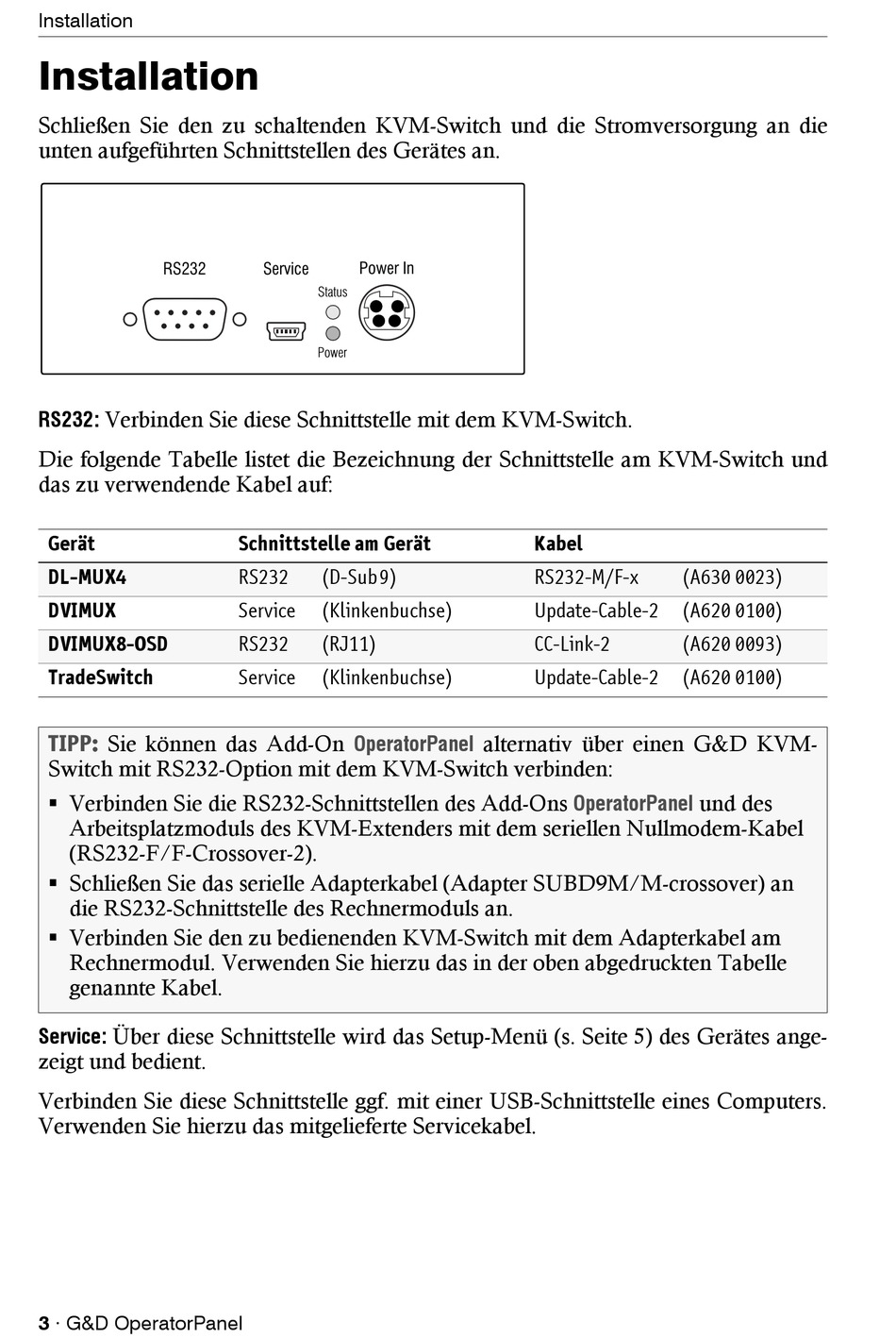

Installation
Installation
Schließen Sie den zu schaltenden KVM-Switch und die Stromversorgung an die
unten aufgeführten Schnittstellen des Gerätes an.
RS232:
Verbinden Sie diese Schnittstelle mit dem KVM-Switch.
Die folgende Tabelle listet die Bezeichnung der Schnittstelle am KVM-Switch und
das zu verwendende Kabel auf:
Gerät
DL-MUX4
DVIMUX
DVIMUX8-OSD
TradeSwitch
TIPP:
Sie können das Add-On
Switch mit RS232-Option mit dem KVM-Switch verbinden:
Verbinden Sie die RS232-Schnittstellen des Add-Ons
Arbeitsplatzmoduls des KVM-Extenders mit dem seriellen Nullmodem-Kabel
(RS232-F/F-Crossover-2).
Schließen Sie das serielle Adapterkabel (Adapter SUBD9M/M-crossover) an
die RS232-Schnittstelle des Rechnermoduls an.
Verbinden Sie den zu bedienenden KVM-Switch mit dem Adapterkabel am
Rechnermodul. Verwenden Sie hierzu das in der oben abgedruckten Tabelle
genannte Kabel.
Über diese Schnittstelle wird das Setup-Menü (s. Seite 5) des Gerätes ange-
Service:
zeigt und bedient.
Verbinden Sie diese Schnittstelle ggf. mit einer USB-Schnittstelle eines Computers.
Verwenden Sie hierzu das mitgelieferte Servicekabel.
3 · G&D OperatorPanel
Schnittstelle am Gerät
RS232
(D-Sub 9)
Service
(Klinkenbuchse)
RS232
(RJ11)
Service
(Klinkenbuchse)
OperatorPanel
Kabel
RS232-M/F-x
Update-Cable-2
CC-Link-2
Update-Cable-2
alternativ über einen G&D KVM-
OperatorPanel
(A630 0023)
(A620 0100)
(A620 0093)
(A620 0100)
und des
