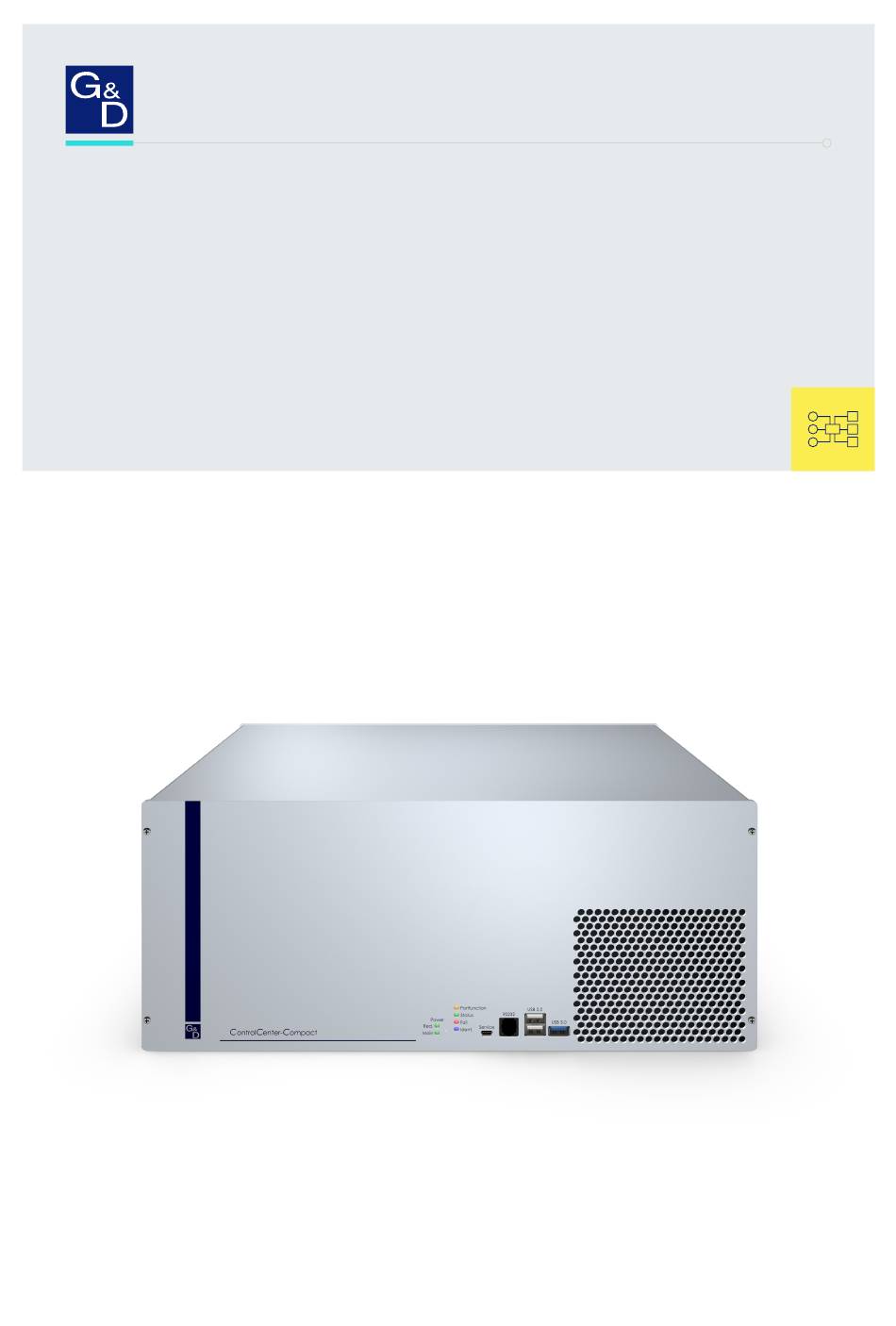

- Seite 1 G&D ControlCenter-Compact DE Installation und Bedienung EN Installation and Operation A9100282-1.50...
-
Seite 2: Zu Dieser Dokumentation
Zu dieser Dokumentation Diese Dokumentation wurde mit größter Sorgfalt erstellt und nach dem Stand der Technik auf Korrektheit überprüft. Für die Qualität, Leistungsfähigkeit sowie Marktgängigkeit des G&D-Produkts zu einem bestimmten Zweck, der von dem durch die Produktbeschreibung abgedeck- ten Leistungsumfang abweicht, übernimmt G&D weder ausdrücklich noch still- schweigend die Gewähr oder Verantwortung. -
Seite 3: Fcc-Erklärung
FCC-Erklärung Die in diesem Handbuch genannten Geräte erfüllen Teil 15 der FCC-Bestimmun- gen. Für den Betrieb gelten die folgenden Bedingungen: (1) die Geräte dürfen keine schädlichen Störungen erzeugen und (2) die Geräte müssen alle empfangenen Stö- rungen aufnehmen, einschließlich Störungen, die den Betrieb beeinträchtigen. HINWEIS: Dieses Gerät wurde getestet und entspricht den Bestimmungen für ein digi- tales Gerät der Klasse B gemäß... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Das KVM-Matrixsystem »ControlCenter-Compact« ........5 Erweiterung eines KVM-Matrixsystems .............. 6 Das Zentralmodul ..................... 7 Lieferumfang ....................7 Erforderliches Zubehör ..................7 Installation ....................... 8 Stromversorgung ....................8 Installation und Anschluss der Arbeitsplatzmodule ..........9 Anschluss der Geräte des Arbeitsplatzes an die Arbeitsplatzmodule ....9 Anschluss der Arbeitsplatzmodule an das Zentralmodul ........ - Seite 5 Inhaltsverzeichnis Technische Daten ................... 31 Allgemeine Eigenschaften der Serie ..............31 Spezifische Eigenschaften der Geräte ............... 32 Eigenschaften der Fiber-Übertragungsmodule ..........35 G&D ControlCenter-Compact · iv...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie das G&D-Produkt in Betrieb nehmen. Die Hinweise helfen Schäden am Produkt zu ver- meiden und möglichen Verletzungen vorzubeugen. Halten Sie diese Sicherheitshinweise für alle Personen griffbereit, die dieses Produkt benutzen werden. - Seite 7 Sicherheitshinweise Korrekte Einbaulage bei Geräten mit Lüftungsöffnungen sicherstellen Aus Gründen der elektrischen Sicherheit ist bei Geräten mit Lüftungsöffnungen nur eine aufrechte, horizontale Einbauweise zulässig. Keine Gegenstände durch die Öffnungen des Geräts stecken Stecken Sie keine Gegenstände durch die Öffnungen des Geräts. Es können gefähr- liche Spannungen vorhanden sein.
- Seite 8 Sicherheitshinweise Hinweise zum Umgang mit Lithium-Knopfzellen Dieses Produkt enthält eine Lithium-Knopfzelle. Ein Austausch durch den Anwender ist nicht vorgesehen! VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden.
-
Seite 9: Besondere Hinweise Zum Umgang Mit Laser-Technologie
Sicherheitshinweise Besondere Hinweise zum Umgang mit Laser-Technologie Die Fiber-Varianten der ControlCenter-Compact-Serie verwenden Baugruppen mit Laser-Technologie, die der Laser-Klasse 1 oder besser entsprechen. Sie erfüllen dabei die Richtlinien gemäß EN 60825-1:2014 sowie U.S. CFR 1040.10 1040.11 Unsichtbare Laserstrahlung, LASER KLASSE 1 Complies with 21 CFR nicht direkt mit optischen EN 60825-1:2014... -
Seite 10: Das Kvm-Matrixsystem »Controlcenter-Compact
Das KVM-Matrixsystem »ControlCenter-Compact« Das KVM-Matrixsystem »ControlCenter-Compact« Ein KVM-Matrixsystem der ControlCenter-Compact-Serie besteht aus mindestens je einem Zentralmodul, einem Arbeitsplatzmodul und einem Target-Modul. Das Zentralmodul der ControlCenter-Compact-Serie ist die zentrale Komponente des KVM-Matrixsystems. Hieran werden die Arbeitsplatz- und Target-Module ange- schlossen. Das KVM-Matrixsystem ermöglicht die Aufschaltung eines Arbeitsplatzmoduls auf ein Target-Modul. -
Seite 11: Erweiterung Eines Kvm-Matrixsystems
Das KVM-Matrixsystem »ControlCenter-Compact« Variante Dynamic-Ports für Anschluss der Module ControlCenter-Compact-64C 64 × RJ45-Buchse (CAT) ControlCenter-Compact-80C 80 × RJ45-Buchse (CAT) ControlCenter-Compact-128C 128 × RJ45-Buchse (CAT) ControlCenter-Compact-176C 176 × RJ45-Buchse (CAT) An die Dynamic Ports können Sie wahlweise Arbeitsplatz- oder Target-Module anschließen. Erweiterung eines KVM-Matrixsystems Falls die Anzahl der Ports eines Matrixswitches für den gewünschten Einsatzzweck nicht ausreicht, können Sie mehrere Matrixswitches zu einem Verbund zusammen-... -
Seite 12: Das Zentralmodul
Das Zentralmodul Das Zentralmodul Das Zentralmodul ControlCenter-Compact ist die zentrale Komponente eines KVM- Matrixsystems. An das Zentralmodul werden die Target- sowie die Arbeitsplatzmo- dule angeschlossen. Die Aufschaltung eines Arbeitsplatzmoduls auf ein Target-Modul wird durch das Zentralmodul gesteuert. Lieferumfang 1 × Zentralmodul ControlCenter-Compact ... -
Seite 13: Stromversorgung
Installation Installation HINWEIS: Die Skizzen zeigen die Variante ControlCenter-Compact-16F16C . Die ver- schiedenen Varianten unterscheiden sich in der Anzahl der Dynamic-Ports und dem Übertragungsmedium (CAT/Fiber) für den Anschluss der Arbeitsplatz- und Tar- get-Module. Auf den folgenden Seiten wird die Installation der Komponenten des KVM-Systems beschrieben. -
Seite 14: Installation
Installation Installation und Anschluss der Arbeitsplatzmodule Anschluss der Geräte des Arbeitsplatzes an die Arbeitsplatzmodule WICHTIG: Fiber -Varianten der Arbeitsplatzmodule verwenden Baugruppen mit Laser-Technologie, die der Laser-Klasse 1 entsprechen. Sie erfüllen die Richtlinien gemäß sowie EN 60825-1:2014 U.S. CFR 1040.10 1040.11 Beachten Sie diesbezüglich folgende Sicherheitshinweise: ... -
Seite 15: Installation Und Anschluss Der Target-Module
Installation Installation und Anschluss der Target-Module Anschluss der Target-Computer an die Target-Module WICHTIG: Fiber -Varianten der Target-Module verwenden Baugruppen mit Laser-Technologie, die der Laser-Klasse 1 entsprechen. Sie erfüllen die Richtlinien gemäß sowie EN 60825-1:2014 U.S. CFR 1040.10 1040.11 Beachten Sie diesbezüglich folgende Sicherheitshinweise: ... -
Seite 16: Netzwerkschnittstellen
Installation Netzwerkschnittstellen HINWEIS: Die Konfiguration des Zentralmoduls über die Webapplikation Config Panel und der Einsatz der erweiterten Netzwerkfunktionalitäten (z. B. Authentifizierung gegenüber Verzeichnisdiensten, Zeitsynchronisation über einen NTP-Server, Netzfilter oder Syslog) erfordert eine Verbindung des Zentralmoduls mit einem (oder zwei) lokalen Netzwerk(en). WICHTIG: Falls Sie mit der Webapplikation die Konfiguration der Dynamic Ports geändert bzw. -
Seite 17: Empfehlungen Zum Twisted-Pair-Kabel
Empfehlungen zum Twisted-Pair-Kabel Empfehlungen zum Twisted-Pair-Kabel Die Übertragung der Signale zwischen den CAT-Dynamic Ports und den dort ange- schlossenen Target- und Arbeitsplatzmodulen erfolgt über Twisted-Pair-Kabel der Kategorie 5e (oder höher). HINWEIS: Das Verbinden mehrerer Teilstrecken einer Kabelverbindung über Patchfelder und Anschlussdosen ist möglich. Die Einbindung aktiver Komponen- ten wie Netzwerk-Switches, Hubs oder Repeater, ist hingegen nicht zulässig. - Seite 18 Empfehlungen zum Twisted-Pair-Kabel Die folgenden Kabel haben während des Testbetriebs unter Laborbedingungen die besten Ergebnisse erzielt: bis 80 Meter: Dätwyler uninet® 7702 flex Patchkabel bis 100 Meter: Dätwyler uninet® 5502 AWG24 S-STP Installationskabel mit Steckern bis 140 Meter: Kerpen MegaLine® G12-150 S/F AWG22 Installationskabel mit Buchsen Dätwyler uninet®...
-
Seite 19: Erstkonfiguration Der Netzwerkeinstellungen
Erstkonfiguration der Netzwerkeinstellungen Erstkonfiguration der Netzwerk- einstellungen Grundlegende Voraussetzung für den Zugriff auf die Webapplikation Config Panel und den Einsatz erweiterter Netzwerkfunktionalitäten ist die Konfiguration der Netz- werkeinstellungen des Zentralmoduls. Die erforderlichen Konfigurationseinstellungen können direkt an einem der eingerich- teten Arbeitsplätze durchgeführt werden. Konfiguration der Netzwerkschnittstellen Zur Anbindung des Gerätes an ein lokales Netzwerk sind die Einstellungen des Netzwerks zu konfigurieren. -
Seite 20: Konfiguration Der »Globalen« Netzwerkeinstellungen
Erstkonfiguration der Netzwerkeinstellungen 4. Wählen Sie die Zeile und betätigen Sie die Network Eingabetaste 5. Wählen Sie die Zeile Settings und betätigen Sie die Eingabetaste 6. Erfassen Sie im Abschnitt Interface A (Schnittstelle Network A) oder Interface B (Schnittstelle Network B) folgende Daten: Operational Betätigen Sie die -Taste zur Auswahl des Betriebsmodus... - Seite 21 Erstkonfiguration der Netzwerkeinstellungen 5. Erfassen Sie im Abschnitt Main Network die folgenden Daten: Global Betätigen Sie die -Taste zur Auswahl des Betriebsmodus: preferences: Static: Verwendung von statischen Einstellungen. Bezug der Einstellungen von einem DHCP-Server. DHCP: Hostname: Geben Sie den Host-Namen des Zentralmoduls ein. Domain: Geben Sie die Domäne an, welcher der Zentralmoduls angehören soll.
-
Seite 22: Verwendung Des Reset-Tasters
Verwendung des Reset-Tasters Verwendung des Reset-Tasters An der Frontseite des Zentralmoduls ist zwischen der Power-LEDs und der Identifica- tion-LED ein Reset-Taster platziert. Mit diesem Taster ist sowohl die Wiederherstellung der Standardeinstellungen als auch die temporäre Deaktivierung der Netzfilterregeln möglich. HINWEIS: Um die versehentliche Betätigung des Tasters zu vermeiden, ist dieser hinter einer Bohrung in der Frontblende platziert. -
Seite 23: Temporäre Deaktivierung Der Netzfilterregeln
Verwendung des Reset-Tasters Temporäre Deaktivierung der Netzfilterregeln Im Auslieferungszustand des Zentralmoduls haben alle Computer im Netzwerk Zugriff auf die IP-Adresse des Gerätes (offener Systemzugang). Über die Webapplikation können Sie Netzfilterregeln erstellen, um den Zugang zum Gerät gezielt zu kontrollieren. Sobald eine Netzfilterregel erstellt ist, wird der offene Systemzugang deaktiviert und alle eingehenden Datenpakete mit den Netzfil- terregeln verglichen. -
Seite 24: Konfiguration Der Dynamic Ports
Konfiguration der Dynamic Ports Konfiguration der Dynamic Ports WICHTIG: Ausführliche Informationen zur Konfiguration der Dynamic Ports finden Sie im Handbuch der Webapplikation Config Panel. Die verschiedenen Gerätevarianten der ControlCenter-Compact-Serie sind mit bis zu 80 Dynamic Ports zum Anschluss von Arbeitsplatz- und Target-Modulen ausgestattet. HINWEIS: Die Anzahl der Ports ist von der eingesetzten Variante des Matrix- switches ControlCenter-Compact abhängig. - Seite 25 Konfiguration der Dynamic Ports Variante Up-Ports Down-Ports ControlCenter-Compact-8C 1 bis 2 3 bis 8 ControlCenter-Compact-16C 1 bis 4 5 bis 16 ControlCenter-Compact-16F 1 bis 4 5 bis 16 ControlCenter-Compact-16F16C 1 bis 8 9 bis 32 ControlCenter-Compact-32C 1 bis 8 9 bis 32 ControlCenter-Compact-32F 1 bis 8 9 bis 32...
-
Seite 26: Erweiterung Des Kvm-Matrixsystems
Erweiterung des KVM-Matrixsystems Erweiterung des KVM-Matrixsystems Falls die Anzahl der Ports eines Matrixswitches für den gewünschten Einsatzzweck nicht ausreicht, können Sie mehrere Matrixswitches zu einem Verbund zusammen- fügen. Hierfür stehen folgende Technologien zur Verfügung: Kaskadierung (Standard) Für den Aufbau einer Kaskade schließen Sie an den Master-Matrixswitch einen Slave-Matrixswitch an. -
Seite 27: Kaskadierung Eines Matrixswitches
Erweiterung des KVM-Matrixsystems Kaskadierung eines Matrixswitches Durch Kaskadierung kann die Anzahl der anschließbaren Target-Computer erhöht werden. Bei einer Kaskadierung wird an Dynamic Ports eines Master-Zentralmoduls, die für den Anschluss von Target-Modulen konfiguriert sind, ein Slave-Zentralmo- dul angeschlossen. An das Slave-Zentralmodul können wahlweise Target-Module oder weitere Slave- Zentralmodule (max. -
Seite 28: Anschluss Eines Slave-Zentralmoduls
Erweiterung des KVM-Matrixsystems Der folgende Screenshot der Webapplikation Config Panel stellt die Standardauftei- lung der Ports visuell dar. An die Up-Ports können Sie die übergeordneten Matrixswitches anschließen. Die unter- geordneten Matrixswitches einer Kaskade schließen Sie an die Down-Ports Dynamic Ports WICHTIG: Ausführliche Informationen zur Konfiguration der Dynamic Ports finden Sie im Handbuch der Webapplikation Config Panel. - Seite 29 Erweiterung des KVM-Matrixsystems 4. Wählen Sie die Zeile Cascade mode und betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Auto: Das Zentralmodul bestimmt selbstständig, ob er im Master- oder Slave-Modus arbeitet. Master: In diesem Betriebsmodus können an Dynamic Ports, die für den Anschluss von Target-Modulen konfiguriert sind, ausschließlich Arbeitsplatzmodule angeschlossen werden.
-
Seite 30: Erweiterung Der Schaltbaren Signale
Erweiterung der schaltbaren Signale Erweiterung der schaltbaren Signale Sie können die schaltbaren Signale eines Rechners bzw. Arbeitsplatzes durch Kanal- Gruppierung erweitern. BEISPIEL: Für die Übertragung eines zweiten Videosignals und eines USB 2.0- Signals eines Rechners schließen Sie zusätzlich zum Rechnermodul DVI-CPU ein zwei- tes Modul... -
Seite 31: Eine Neue Kanal-Gruppierung Erstellen
Erweiterung der schaltbaren Signale Eine neue Kanal-Gruppierung erstellen So erstellen Sie eine neue Kanal-Gruppierung: 1. Klicken Sie im Menü auf Matrixsysteme > [Name] > Arbeitsplatzmodule bzw. auf Target-Module 2. Klicken Sie auf ein Arbeitsplatz- bzw. Target-Modul, das bisher keiner Kanal- Gruppierung zugeordnet ist. -
Seite 32: Module Einer Kanal-Gruppierung Hinzufügen Oder Entfernen
Erweiterung der schaltbaren Signale Module einer Kanal-Gruppierung hinzufügen oder entfernen So fügen Sie Module einer Kanal-Gruppierung hinzu oder löschen die bestehende Zuordnung eines Moduls: 1. Klicken Sie im Menü auf bzw. auf Matrixsysteme > [Name] > Arbeitsplatzmodule Target-Module 2. Klicken Sie auf ein Arbeitsplatz- bzw. Target--Modul, das bereits der Kanal-Grup- pierung zugeordnet ist, der Sie ein weiteres Modul zuordnen möchten oder aus der Sie ein Modul entfernen möchten. -
Seite 33: Eine Kanal-Gruppierung Löschen
Erweiterung der schaltbaren Signale Eine Kanal-Gruppierung löschen So löschen Sie eine Kanal-Gruppierung: 1. Klicken Sie im Menü auf Matrixsysteme > [Name] > Arbeitsplatzmodule bzw. auf Target-Module 2. Klicken Sie auf ein Arbeitsplatz- bzw. Target-Modul, das bereits der Kanal-Grup- pierung zugeordnet ist, die Sie löschen möchten. 3. -
Seite 34: Statusanzeigen
Statusanzeigen Statusanzeigen LEDs an der Frontseite Die LEDs an der Frontseite des Zentralmoduls geben Ihnen die Möglichkeit, den Betriebsstatus des Systems jederzeit zu kontrollieren: Bereich Status Bedeutung Power Red. Das Netzteil ist eingeschaltet und liefert die erforderliche Spannung. Das Netzteil ist ausgeschaltet oder die Verbindung mit dem Stromnetz nicht hergestellt. -
Seite 35: Leds An Der Rückseite
Statusanzeigen LEDs an der Rückseite Auf der Rückseite des Zentralmoduls befinden sich an jeder RJ45-Schnittstelle zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion: Schnittstelle Status Bedeutung Network gelb flackert Netzwerkaktivität findet statt. keine Netzwerkaktivität grün Netzwerkverbindung hergestellt. Keine Netzwerkverbindung Dynamic Port gelb ... -
Seite 36: Technische Daten
Technische Daten Technische Daten Allgemeine Eigenschaften der Serie CONTROLCENTER-COMPACT-SERIE Schnittstellen Dynamic Ports: siehe spezifische Eigenschaften Die Ports sind wahlweise für den Anschluss eines Arbeitsplatz- bzw. eines Target-Moduls verwendbar. Netzwerkanbindung: 2 × RJ45-Buchse Powerswitch (RS 232): 1 × RJ11-Buchse wird von 8C- Variante nicht unterstützt RS 485: 1 ×... -
Seite 37: Spezifische Eigenschaften Der Geräte
Technische Daten Spezifische Eigenschaften der Geräte ControlCenter-Compact-8C Schnittstellen Dynamic Ports: 8 × RJ45-Buchse (CAT) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 0.6-0.3A Gehäuse Dimensionen (B × H × T): 435 × 44 × 284 mm Gewicht: ca. 3,1 kg ControlCenter-Compact-16C Schnittstellen Dynamic Ports: 16 × RJ45-Buchse (CAT) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 0.7-0.4A... - Seite 38 Technische Daten ControlCenter-Compact-32F-16C Schnittstellen Dynamic Ports: 32 × LC-Duplex-Buchse (Fiber) 16× RJ45-Buchse (CAT) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 1.5-0.7A Gehäuse Dimensionen (B × H × T): 435 × 88 × 284 mm Gewicht: ca. 5,8 kg ControlCenter-Compact-32F32C Schnittstellen Dynamic Ports: 32 × LC-Duplex-Buchse (Fiber) 32×...
- Seite 39 Technische Daten ControlCenter-Compact-48F-16C Schnittstellen Dynamic Ports: 48 × LC-Duplex-Buchse (Fiber) 16× RJ45-Buchse (CAT) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 1.6-0.8A Gehäuse Dimensionen (B × H × T): 435 × 88 × 284 mm Gewicht: ca. 6,0 kg ControlCenter-Compact-64C Schnittstellen Dynamic Ports: 64 × RJ45-Buchse (CAT) Stromversorgung Stromaufnahme: 100-240V/60-50Hz, 0.8-0.4A...
-
Seite 40: Eigenschaften Der Fiber-Übertragungsmodule
Technische Daten Eigenschaften der Fiber-Übertragungsmodule MULTIMODE-ÜBERTRAGUNGSMODUL Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Kabellänge (max.) Multimode 62,5/125 μm: 100 Meter Multimode 50,0/125 μm, 200 Meter Klasse OM2: Multimode 50,0/125 μm, 400 Meter Klasse OM3: Leistungsdaten Wellenlänge (λ): 850 nm (830 nm bis 860 nm) Optische Abgabeleistung (P -9,0 dBm bis -2,5 dBm in 50 oder 62,5 μm MMF:... - Seite 42 About this manual This manual has been carefully compiled and examined to the state-of-the-art. G&D neither explicitly nor implicitly takes guarantee or responsibility for the qual- ity, efficiency and marketability of the product when used for a certain purpose that differs from the scope of service covered by this manual.
-
Seite 43: Fcc Statement
FCC Statement The devices named in this manual comply with Part 15 of the FCC Rules. Opera- tion is subject to the following two conditions: (1) the devices may not cause harm- ful interference, and (2) the devices must accept any interference received, including interference that may cause undesired operation. - Seite 44 Table of contents Contents Safety instructions .................... 1 The »ControlCenter-Compact« KVM matrix system ........5 Expanding a KVM matrix system ............... 6 The central module ................... 7 Package contents ....................7 Required accessories ..................7 Installation ....................... 8 Power supply ..................... 8 Installing and connecting user modules ..............
- Seite 45 Table of contents Technical data ....................31 General features of the series ................31 Specific features of the device ................32 Features of fiber transmission modules ............. 35 G&D ControlCenter-Compact · iv...
-
Seite 46: Safety Instructions
Safety instructions Safety instructions Please read through the following safety guidelines before putting the G&D product into operation. The guidelines help to avoid damage to the product and prevent potential injuries. Keep these safety guidelines ready to hand for all persons who use this product. Observe all warnings and operating information given at the device or in this operat- ing manual. - Seite 47 Safety instructions Ensure correct installation position for devices with ventilation openings For reasons of electric safety, devices with ventilation openings must only be installed in an upright, horizontal position. Do not insert any objects through the device’s openings Objects should never be inserted through the device’s openings. Dangerous voltage could be present.
- Seite 48 Safety instructions Instructions on how to handle Lithium button cells This product contains a lithium button cell. It is not intended to be replaced by the user! CAUTION: Risk of explosion if the battery is replaced by an incorrect battery type. Dispose of used batteries in an environmentally friendly manner.
- Seite 49 Safety instructions Special advices for dealing with laser technology The fiber variants of the ControlCenter-Compact series use components with laser tech- nology which comply with laser class 1 or better. They meet the requirements according to EN 60825-1:2014 as well as U.S.
-
Seite 50: The »Controlcenter-Compact« Kvm Matrix System
The »ControlCenter-Compact« KVM matrix system The »ControlCenter-Compact« KVM matrix system KVM matrix systems of the ControlCenter-Compact series consist of at least one cen- tral module, one user module and one target module. The central module of the ControlCenter-Compact series is the central device of the KVM matrix system. -
Seite 51: Expanding A Kvm Matrix System
The »ControlCenter-Compact« KVM matrix system Variant Dynamic ports to connect modules ControlCenter-Compact-64C 64 × RJ45 socket (CAT) ControlCenter-Compact-80C 80 × RJ45 socket (CAT) ControlCenter-Compact-128C 128 × RJ45 socket (CAT) ControlCenter-Compact-176C 176 × RJ45 socket (CAT) Use the dynamic ports to connect either user modules or target modules. Expanding a KVM matrix system If the number of ports of a matrix switch is not sufficient for the desired purpose, you can combine multiple matrix switches. -
Seite 52: The Central Module
The central module The central module The central module ControlCenter-Compact is the central device within a KVM matrix system. The target and user modules are connected to the central module. The central module controls the access of a user module to a target module. Package contents ... -
Seite 53: Installation
Installation Installation NOTE: The following drawings refer to the ControlCenter-Compact-16F16C . The differ- ent variants vary in the number of dynamic ports and the transmission medium (CAT/Fiber) to connect user modules and target modules. The following pages describe the installation of the devices of the KVM system. NOTE: When choosing a place for the device, please ensure to comply with the ambient temperature limit (see Technical data on page 31) close to the device. -
Seite 54: Installing And Connecting User Modules
Installation Installing and connecting user modules Connecting console devices to user modules IMPORTANT: Fiber variants of the user modules use components with laser technology which comply with laser class 1. They meet the requirements in accordance to as well as EN 60825-1:2014 U.S. -
Seite 55: Installing And Connecting Target Modules
Installation Installing and connecting target modules Connecting target computers to target modules IMPORTANT: variants of the target modules use components with laser Fiber technology which comply with laser class 1. They meet the requirements in accordance to EN 60825-1:2014 as well as U.S. -
Seite 56: Network Interfaces
Installation Network interfaces NOTE: You need to connect the central module to one or two local networks to configure the central module via Config Panel web application and use the enhanced network functionalities (for example authentication against directory services, time sync via NTP server, netfilter or syslog). IMPORTANT: If you change the configuration of the Dynamic Ports in the web appli- cation, or if you enable the signalling of the Dynamic Ports modes, end the connec-... -
Seite 57: Recommended Twisted Pair Cables
Recommended twisted pair cables Recommended twisted pair cables The signals between the CAT Dynamic Ports and the connected target and user mod- ules are transmitted using category 5e (or better) twisted pair cables. NOTE: It is permitted to connect several segments of a cable connection with patch panels and connection ports. - Seite 58 Recommended twisted pair cables The following cables achieved the best results during test operation: up to 80 meters: Dätwyler uninet® 7702 flex Patch cable up to 100 meters: Dätwyler uninet® 5502 AWG24 S-STP Installationcable with sockets up to 140 meters: Kerpen MegaLine®...
-
Seite 59: Initial Configuration Of Network Settings
Initial configuration of network settings Initial configuration of network settings Accessing the Config Panel web application and using the expanded network functions requires you to configure the network settings of the matrix switch. You can configure the network settings by using one of the new consoles. Configuring network ports A central module, which is integrated into the network, can only be addressed after the network ports are configured. -
Seite 60: Configuring The «Global» Network Settings
Initial configuration of network settings 4. Select the Network entry and press Enter 5. Select the entry and press Settings Enter 6. Enter the following data in the Interface A (interface Network A) or Interface B (inter- face Network B) section: Operational Press to select the operating mode of the interface... - Seite 61 Initial configuration of network settings 5. Enter the following data in the Main Network paragraph: Global prefer- Select the operating mode by pressing ences Static: uses static settings. DHCP: auto obtains the settings described below from a DHCP server. Hostname: Enter the matrix switch hostname.
-
Seite 62: Reset Button
Reset button Reset button The Reset button is placed between the Power LEDs and the Identification LED on the front panel of the central module. This button allows you to reset the default settings and disable the netfilter rules. NOTE: To prevent you from pressing the button by accident, you are required to use a thin, pointed object for pressing the button. -
Seite 63: Disabling The Netfilter Rules Temporarily
Reset button Disabling the netfilter rules temporarily In the default status of the central module, all network computers have access to the extender’s IP address (open system access). The web application enables you to create netfilter rules to control the access to the device. -
Seite 64: Configuring Dynamic Ports
Configuring dynamic ports Configuring dynamic ports IMPORTANT: The manual of the web application Config Panel provides detailed information about the configuration of dynamic ports. The different device variants of the ControlCenter-Compact series provide up to 80 dynamic ports for the connection of user modules and target modules. NOTE: The number of ports depends on ControlCenter-Compact variant. - Seite 65 Configuring dynamic ports Variant Up ports Down ports ControlCenter-Compact-8C 1 to 2 3 to 8 ControlCenter-Compact-16C 1 to 4 5 to 16 ControlCenter-Compact-16F 1 to 4 5 to 16 ControlCenter-Compact-16F16C 1 to 8 9 to 32 ControlCenter-Compact-32C 1 to 8 9 to 32 ControlCenter-Compact-32F 1 to 8...
-
Seite 66: Expanding The Kvm Matrix System By Cascading
Expanding the KVM matrix system by cascading Expanding the KVM matrix system by cascading If the number of ports of a matrix switch is not sufficient for the desired purpose, you can combine multiple matrix switches. For this, we provide the following tech- nologies: Cascading (default) To establish a cascade, connect a slave matrix switch to the master matrix switch. -
Seite 67: Cascading A Matrix Switch
Expanding the KVM matrix system by cascading Cascading a matrix switch Cascading allows you to increase the number of target computers to be connected. In a cascade, a slave central module is connected to the dynamic ports of a master central module. -
Seite 68: Connecting A Slave Central Module
Expanding the KVM matrix system by cascading The following screenshot of the web application Config Panel shows the default port assignment. Connect master matrix switches to up ports and slave matrix switches of a cascade to down ports. Dynamic Ports IMPORTANT: Detailed information about the configuration of dynamic ports is given in the manual of the web application Config Panel. - Seite 69 Expanding the KVM matrix system by cascading 4. Select the Cascade mode entry and press to choose one of the listed options: Auto: The central module defines if it works in the master or slave mode. Master: In this operating mode, you can only connect user modules to Dynamic Ports that are configured for the connection of target mod- ules.
-
Seite 70: Expanding Switchable Signals
Expanding switchable signals Expanding switchable signals You can expand a computer’s or a console’s switchable signals through channel grouping. EXAMPLE: To transmit a second video signal and a USB 2.0 signal of the same computer, in addition to the DVI-CPU computer module, connect a second DVI-CPU module (second video channel) and a... -
Seite 71: Creating A New Channel Group
Expanding switchable signals Creating a new channel group How to create a new channel group: 1. In the menu, click on Matrix systems > [Name] > User modules Target modules 2. Click on a console or a target module that is not assigned to a channel group. 3. -
Seite 72: Adding Or Deleting Modules From A Channel Group
Expanding switchable signals Adding or deleting modules from a channel group How to add modules to or delete them from a channel group: 1. In the menu, click on Matrix systems > [Name] > User modules Target modules 2. Click on a console module or a target module that is already assigned to the chan- nel group to which you want to add another module or from which you want to delete a module. -
Seite 73: Deleting A Channel Group
Expanding switchable signals Deleting a channel group How to delete a multichannel configuration: 1. In the menu, click on Matrix systems > [Name] > User modules Target modules 2. Click on a console module or a target module already assigned to the channel group you want to delete. -
Seite 74: Status Displays
Status displays Status displays LEDs at the front panel The LEDs on the front panel of the matrix switch show the system’s operating status: Section Status Meaning Power Red. The power pack is turned on and supplies the required volt- age. - Seite 75 Status displays LEDs at the back panel The back panel of the matrix switch provides an additional status LED at each RJ45 interface. The LEDs have the following function: Interface Status Meaning Network yellow Flickering Network activity No network activity green Network connection established No network connection...
-
Seite 76: Technical Data
Technical data Technical data General features of the series ControlCenter-Compact Series Interfaces Dynamic ports: see specific features The ports can be used to connect either a user module or a target module. Network connection: 2 × RJ45 socket Power switch (RS 232): 1 ×... -
Seite 77: Specific Features Of The Device
Technical data Specific features of the device ControlCenter-Compact-8C Interfaces Dynamic ports: 8 × RJ45 socket (CAT) Power supply Current consumption: 100-240V/60-50Hz, 0.6-0.3A Housing Dimensions (W × H × D): 435 × 44 × 284 mm Weight: approx. 3.1 kg ControlCenter-Compact-16C Interfaces Dynamic ports: 16 ×... - Seite 78 Technical data ControlCenter-Compact-32F16C Interfaces Dynamic ports: 32 × LC duplex socket (Fiber) 16× RJ45 socket (CAT) Power supply Current consumption: 100-240V/60-50Hz, 1.5-0.7A Housing Dimensions (W × H × D): 435 × 88 × 284 mm Weight: approx. 5.8 kg ControlCenter-Compact-32F32C Interfaces Dynamic ports: 32 ×...
- Seite 79 Technical data ControlCenter-Compact-48F16C Interfaces Dynamic ports: 48 × LC duplex socket (Fiber) 16× RJ45 socket (CAT) Power supply Current consumption: 100-240V/60-50Hz, 1.6-0.8A Housing Dimensions (W × H × D): 435 × 88 × 284 mm Weight: approx. 6.0 kg ControlCenter-Compact-64C Interfaces Dynamic ports: 64 ×...
-
Seite 80: Features Of Fiber Transmission Modules
Technical data Features of fiber transmission modules MULTIMODE TRANSMISSION MODULE Data transmission Type: Optical fibres (2 fibres) Type of interface: LC duplex Cable length (max.) Multimode 62.5/125 μm: 100 meters Multimode 50.0/125 μm, 200 meters Class OM2: Multimode 50.0/125 μm, 400 meters Class OM3: Performance data... - Seite 84 G&D. AND KVM FEELS RIGHT. Hauptsitz | Headquarter US-Büro | US-Office Guntermann & Drunck GmbH Systementwicklung G&D North America Inc. Obere Leimbach 9 | D-57074 Siegen | Phone +49 271 23872-0 4001 W. Alemada Avenue | Suite 100, Burbank, CA 91505 | Phone +1-818-748-3383 sales.us@gdsys.com | www.gdsys.com sales@gdsys.com | www.gdsys.com...
