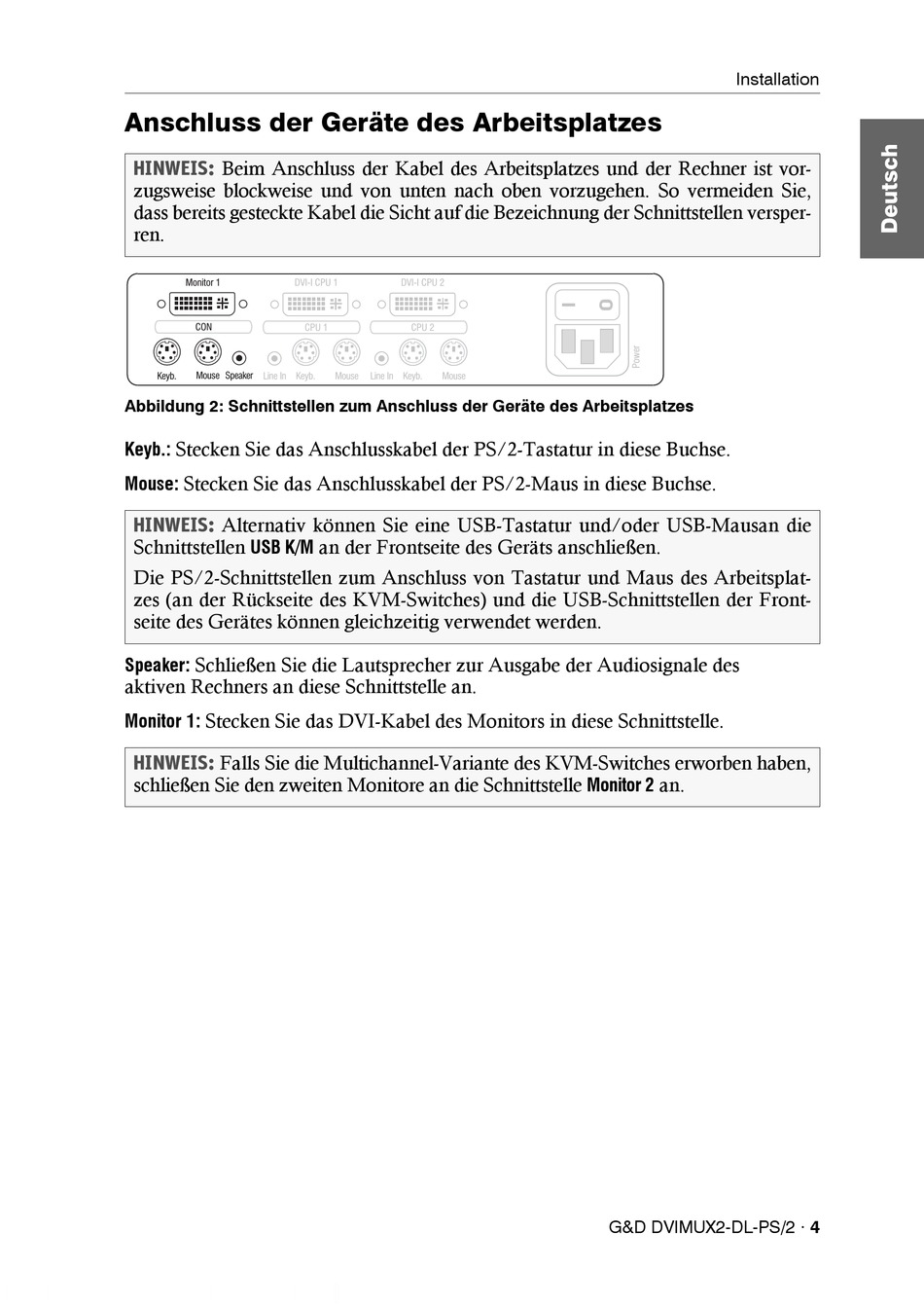

Anschluss der Geräte des Arbeitsplatzes
HINWEIS:
Beim Anschluss der Kabel des Arbeitsplatzes und der Rechner ist vor-
zugsweise blockweise und von unten nach oben vorzugehen. So vermeiden Sie,
dass bereits gesteckte Kabel die Sicht auf die Bezeichnung der Schnittstellen versper-
ren.
Monitor 1
DVI-I CPU 1
CON
Keyb. Mouse Speaker Line In Keyb.
Abbildung 2: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes
Keyb.: Stecken Sie das Anschlusskabel der PS/2-Tastatur in diese Buchse.
Stecken Sie das Anschlusskabel der PS/2-Maus in diese Buchse.
Mouse:
HINWEIS: Alternativ können Sie eine USB-Tastatur und/oder USB-Mausan die
Schnittstellen USB K/M
Die PS/2-Schnittstellen zum Anschluss von Tastatur und Maus des Arbeitsplat-
zes (an der Rückseite des KVM-Switches) und die USB-Schnittstellen der Front-
seite des Gerätes können gleichzeitig verwendet werden.
Speaker: Schließen Sie die Lautsprecher zur Ausgabe der Audiosignale des
aktiven Rechners an diese Schnittstelle an.
Monitor 1: Stecken Sie das DVI-Kabel des Monitors in diese Schnittstelle.
HINWEIS:
Falls Sie die Multichannel-Variante des KVM-Switches erworben haben,
schließen Sie den zweiten Monitore an die Schnittstelle
DVI-I CPU 2
CPU 1 CPU 2
Mouse Line In Keyb. Mouse
an der Frontseite des Geräts anschließen.
Installation
an.
Monitor 2
