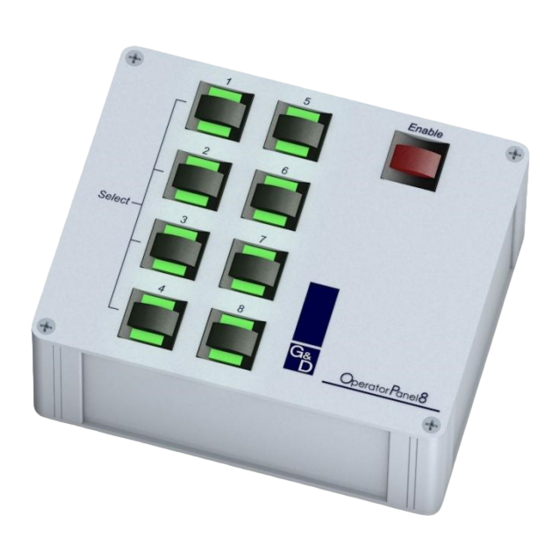

- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D OperatorPanel Installation und Bedienung Installation and Operation A9100203-1.10...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2013. Alle Rechte vorbehalten. Version 1.10 – 26.08.2013 Firmware: 1.0.1 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D OperatorPanel... -
Seite 3: Inhaltsverzeichnis
Umschalt-Priorität ändern (Switching Priority) ..........8 Wiederherstellung der Standardeinstellungen ..........9 Firmware-Version anzeigen ................9 Bedienung ....................... 10 Statusanzeigen ....................11 LEDs an der Rückseite ..................11 LEDs der »Select«-Tasten ..................12 Technische Daten ................... 13 G&D OperatorPanel · ii... -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D OperatorPanel... -
Seite 5: Einleitung
1 × serielles Kabel für (CC-Link-2) DVIMUX8-OSD 1 × serielles Nullmodem-Kabel (RS232-F/F-Crossover-2) 1 × serielles Adapterkabel (Adapter SUBD9M/M-crossover) 1 × USB-Service-Kabel 1 × 12V-Tischnetzteil 1 × Stromversorgungskabel 1 × Handbuch G&D OperatorPanel · 2... -
Seite 6: Installation
Rechnermodul. Verwenden Sie hierzu das in der oben abgedruckten Tabelle genannte Kabel. Über diese Schnittstelle wird das Setup-Menü (s. Seite 5) des Gerätes ange- Service: zeigt und bedient. Verbinden Sie diese Schnittstelle ggf. mit einer USB-Schnittstelle eines Computers. Verwenden Sie hierzu das mitgelieferte Servicekabel. 3 · G&D OperatorPanel... -
Seite 7: Bitrate Des Gerätes Und Des Kvm-Switches Angleichen
KVM-Switch erfordert die Einstellung derselben Bitrate in beiden Geräten. Die Tabelle auf Seite 6 listet die unterstützten Bitrates der KVM-Switches auf. Fol- gen Sie ggf. den Anweisungen auf der genannten Seite, um die Bitrate anzupassen. G&D OperatorPanel · 4... -
Seite 8: Das Setup-Menü
Im Setup-Menü können Sie die Bitrate der RSS232-Schnittstelle einstellen, die Safety- Switching-Funktion (de)aktivieren sowie die Umschalt-Priorität ändern. Zusätzlich können Sie die Standardeinstellungen des Gerätes wiederherstellen und die installierte Firmware-Version abfragen. Setup Menu for OperatorPanel Show System Info ... Set System Defaults... -
Seite 9: Einrichten Einer Verbindung Im Terminalemulationsprogramm
DVIMUX TradeSwitch können Sie die konfigurierte Bitrate in der Zeile Service RS232 Bitrate ablesen und ggf. ändern. Stellen Sie auch sicher, dass bei diesen Switches die Option der Einstellung Switch Service RS232 Startup Mode aktiviert ist. G&D OperatorPanel · 6... -
Seite 10: Versehentliches Umschalten Vermeiden (Safety Switching)
4. Betätigen Sie , um die Funktion zu deaktivieren ( Leertaste oder zu aktivieren ( 5. Bestätigen Sie zur Speicherung des ausgewählten Wertes die Taste 6. Betätigen Sie die Taste , um wieder in das Hauptmenü zu gelangen. 7 · G&D OperatorPanel... -
Seite 11: Umschalt-Priorität Ändern (Switching Priority)
Wird der Kanal am angeschlossenen Gerät umgeschaltet, überschreibt das OperatorPanel diesen Kanal nicht sondern folgt der Einstellung des anderen Gerätes. 5. Bestätigen Sie zur Speicherung der Einstellung die Taste 6. Betätigen Sie die Taste , um wieder in das Hauptmenü zu gelangen. G&D OperatorPanel · 8... -
Seite 12: Wiederherstellung Der Standardeinstellungen
3. Wählen Sie die Zeile mit den Tasten bzw. Show System Info Pfeil Pfeil und betätigen Sie die Eingabetaste Die Versionsnummer der installierten Firmware wird angezeigt. 4. Betätigen Sie die Taste , um wieder in das Hauptmenü zu gelangen. 9 · G&D OperatorPanel... -
Seite 13: Bedienung
Das Gerät prüft alle drei Sekunden den aufgeschalteten Kanal. Falls der Kanal am KVM-Switch zwischenzeitlich umgestellt wurde, wird wieder der am OperatorPanel ausgewählte Kanal aufgeschaltet. Um die automatische Umschaltung zu verhindern, ändern Sie die Umschalt-Prio- rität im Menü (s. Seite 8). Switching Priority G&D OperatorPanel · 10... -
Seite 14: Statusanzeigen
Das Gerät ist betriebsbereit. blinkt Die »Service«-Buchse ist mit einem Computer verbunden. Das Gerät ist ausgeschaltet. Power Das Netzteil ist angeschlossen und liefert die erforderliche Spannung. Das Netzteil ist ausgeschaltet oder die Verbindung mit dem Stromnetz nicht hergestellt. 11 · G&D OperatorPanel... -
Seite 15: Leds Der »Select«-Tasten
Select -Tasten sind je zwei LEDs integriert. Die LEDs haben folgende Bedeutung: Status Bedeutung oben Kanal ist aufgeschaltet. Kanal ist getrennt. unten Kanal vom Anwender oder dem angeschlossenen Gerät angewählt. Kanal wurde nicht zur Aufschaltung ausgewählt. G&D OperatorPanel · 12... -
Seite 16: Technische Daten
Maße (B × H × T): 115 × 47 × 93 mm (Desktop) 143 × 47 × 183 mm (Deskmount) Gewicht: ca. 350 g Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHS 13 · G&D OperatorPanel... - Seite 17 Maße (B × H × T): 115 × 47 × 93 mm (Desktop) 143 × 47 × 183 mm (Deskmount) Gewicht: ca. 350 g Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHS G&D OperatorPanel · 14...
- Seite 18 © Guntermann & Drunck GmbH 2013. All rights reserved. Version 1.10 – 26/08/2013 Firmware: 1.0.001 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Phone +49 (0) 2739 8901-100 +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de G&D OperatorPanel · i...
- Seite 19 Safety Switching ....................7 Resetting the defaults ................... 8 Showing the firmware version ..............8 Operation ......................9 Status displays ....................10 LEDs on the back panel ................... 10 LEDs of »Select« buttons ..................11 Technical data ....................12 G&D OperatorPanel · ii...
-
Seite 20: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. G&D OperatorPanel · 1... -
Seite 21: Introduction
1 × serial null modem cable (RS232-F/F-Crossover-2) 1 × serial adapter cable (Adapter SUBD9M/M-crossover) 1 × USB service cable 1 × 12V portable power pack 1 × power cable 1 × manual 2 · G&D OperatorPanel... -
Seite 22: Installation
NOTE: DL-MUX4 KVM switch uses the serial interface to supply the device with power. Hence, the device does not need to be connected to the external power pack. G&D OperatorPanel · 3... -
Seite 23: Adjusting The Bit Rate Of Devices And Kvm Switches
KVM switch requires the same bit rate at both devices. The table on page 6 lists the supported bit rates of the KVM switches. Follow the instructions on that page to adjust the bit rate. 4 · G&D OperatorPanel... -
Seite 24: Setup Menu
The setup menu enables you to adjust the bit rate of the RSS232 interface, lets you dis- able or enable the Safety Switching function and change the switching priority. Additionally, you can reset the device’s defaults and query the installed firmware ver- sion. Setup Menu for OperatorPanel Show System Info ... Set System Defaults... -
Seite 25: Establishing A Connection In The Terminal Emulator
KVM switches shows the config- DVIMUX TradeSwitch ured bit rate under Service RS232 Bitrate . Here you can also change the bit rate. Make sure that the Switch option under Service RS232 Startup Mode is enabled for these switches. 6 · G&D OperatorPanel... -
Seite 26: Safety Switching
3. Use the keys to select Arrow Arrow Safety Switching 4. Press to disable ( ) or enable ( ) the function. Space 5. Press to save the values. 6. Press to return to the main menu. G&D OperatorPanel · 7... - Seite 27 If you switch the channel at the connected device, the Ope- ratorPanel does not overwrite this channel and follows the setting of the other device. 5. Press to save your settings. 6. Press to return to the main menu. 8 · G&D OperatorPanel...
-
Seite 28: Resetting The Defaults
2. Load the connection settings of the setup menu and establish the connection. 3. Use the Arrow Arrow keys to select Show System Info and press Enter The installed firmware version is displayed. 4. Press to return to the main menu. G&D OperatorPanel · 9... -
Seite 29: Operation
Every three seconds, the device checks the active channel. If you change the channel in the meantime, the device switches to the channel that is selected at the OperatorPanel To prevent automatic switching, you can change the Switching Priority (see page 8). 10 · G&D OperatorPanel... -
Seite 30: Status Displays
The »Service« socket is connected with a computer. The device is turned off Power The power pack is connected and supplies the required power. The power pack is turned off or there is no connection to the mains. G&D OperatorPanel · 11... -
Seite 31: Leds Of »Select« Buttons
LEDs of »Select« buttons Each Select button provides two LEDs. The LEDs ahve the following meaning: Status Meaning Above Active channel. Inactive channel. Below Channel is selected by user or connected device. Channel is not selected by user. 12 · G&D OperatorPanel... -
Seite 32: Technical Data
115 × 47 × 93 mm (Desktop) 143 × 47 × 183 mm (Deskmount) Weight: Approx. 350 g Operational Temperature: +5 to +45 °C environment Air humidity: < 80%, non condensing Conformity CE, RoHS G&D OperatorPanel · 13... - Seite 33 115 × 47 × 93 mm (Desktop) 143 × 47 × 183 mm (Deskmount) Weight: Approx. 350 g Operational Temperature: +5 to +45 °C environment Air humidity: < 80%, non condensing Conformity CE, RoHS 14 · G&D OperatorPanel...
- Seite 34 NOTES...
- Seite 35 NOTES...
- Seite 36 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100203 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de...
