Tektronix DSA72004 Schnellstart-Benutzerhandbuch Seite 128

Anwendungsbeispiele

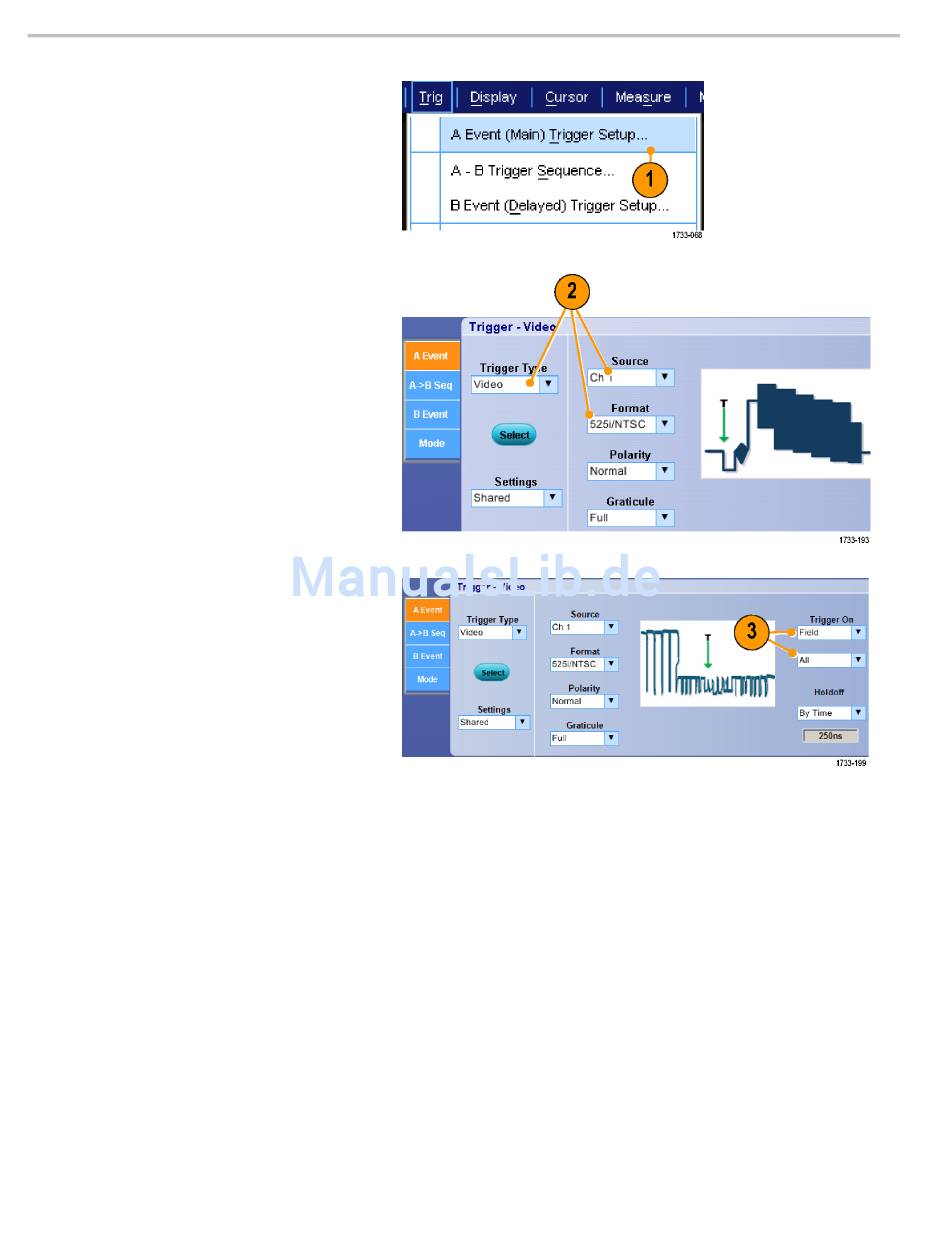

1. Wählen Sie Trig (Trigger) > A Event
(Main) Trigger Setup...(Einstellung
Ereignistrigger A (Haupt-Trigger)...)
aus.
2. Legen Sie Art und Quelle für den
A-Trigger auf der Registerkarte „A Event"
(Ereignistrigger A) fest.
Wählen Sie Format > 525/NTSC aus.
3. Wählen Sie Trigger On > Field (Trigger
Ein > Halbbild) aus.
Wählen Sie das Halbbild Odd
(Ungerade), Even (Gerade) oder All
(Alle) aus.
114 Schnellstart-Benutzerhandbuch für die Serien DPO7000 und DPO70000
