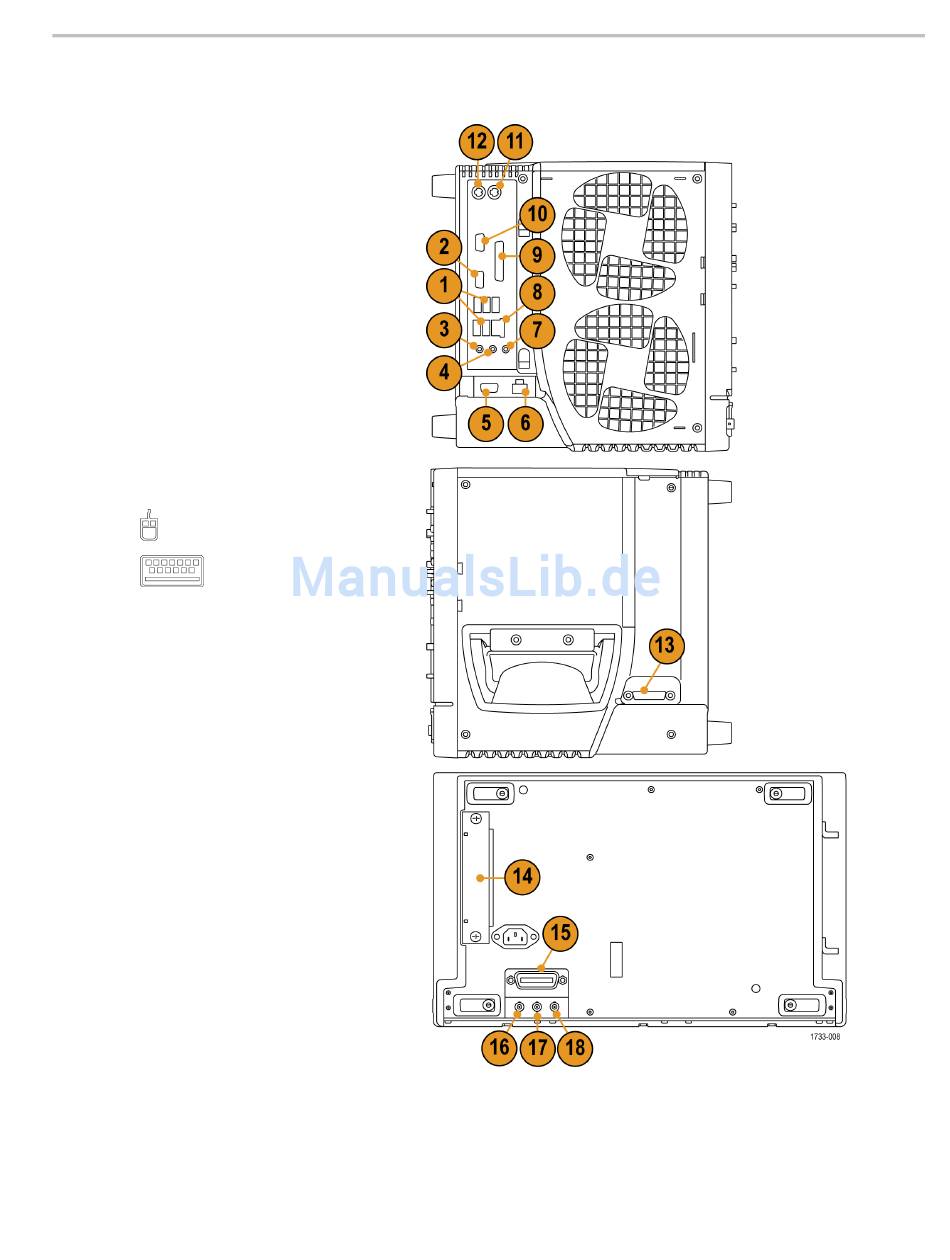

Seitenteile und Rückwand
1. USB-Schnittstellen
2. Videoanschluss zum Anschließen eines
Monitors für die Anzeige nebeneinander
3. Mic-Stecker für das Mikrofon
4. Line-Out-Stecker für den Lautsprecher
5. Scope Only XGA Out-Videoanschluss
zum Anschließen eines Monitors
6. Druckerverbindung
7. Line-In-Stecker
8. RJ-45-LAN-Stecker für den Anschluss
an ein Netzwerk.
9. Parallele Schnittstelle (Centronics)
10. Serielle Schnittstelle COM 1
11. PS-2-Anschluss für die Maus
12. PS-2-Anschluss für die
Tastatur
13. TekLink-Stecker für künftige Zwecke
14. Entnehmbares Festplattenlaufwerk
15. GPIB-Schnittstelle für den Anschluß an
den Controller
16. Zusätzlicher Ausgang
17. Ausgang für Kanal 3
18. Externer Referenzeingang
