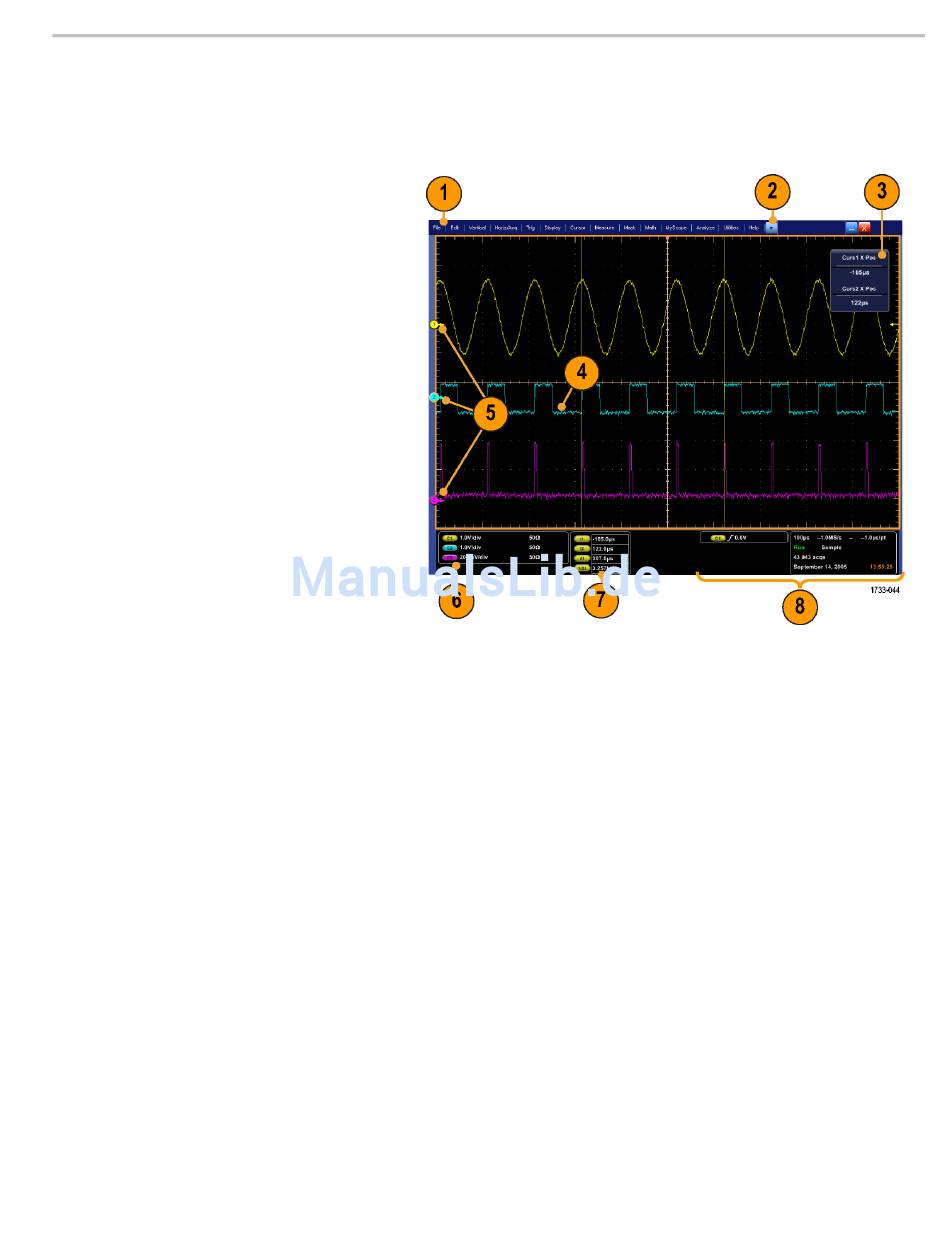

Schnittstelle und Anzeige
Im Menüleistenmodus erhalten Sie Zugriff auf die Befehle, die alle Gerätemerkmale und Gerätefunktionen steuern. Die
Symbolleiste bietet Zugriff auf die wichtigsten Funktionen.
1. Menüleiste: Zugriff auf Daten-E/A,
Druck, Online-Hilfe und Gerätefunktionen
2. Schaltflächen/Menü: Klicken
Sie darauf, um zwischen dem
Symbolleistenmodus und dem
Menüleistenmodus zu wechseln und um
die Symbolleiste individuell anzupassen.
3. Anzeigen des Mehrfunktions-
Drehknopfs: Anpassen und
Anzeigen der mithilfe der
Mehrfunktions-Drehknöpfe gesteuerten
Parameter
4. Anzeige: Hier werden direkt erfasste,
Referenz- und mathematische Signale
zusammen mit den Cursorn angezeigt
5. Signal-Ziehpunkt: Durch Klicken und
Ziehen können Sie die vertikale Position
des Signals ändern. Klicken Sie auf den
Ziehpunkt, und ändern Sie mithilfe der
Mehrfunktions-Drehknöpfe die Position
und die Skala.
6. Status der Steuerelemente:
Kurzinformationen zu vertikalen
Auswahlen, Skala, Offset und
Parametern
7. Anzeigen: In diesem Bereich werden
Cursor- und Messwertausgaben
angezeigt. Über die Menüleiste oder
Symbolleiste können Messungen
ausgewählt werden. Bei der Anzeige
eines Steuerungsfensters werden einige
Kombinationen von Anzeigen in den
Rasterbereich verschoben.
Schnellstart-Benutzerhandbuch für die Serien DPO7000 und DPO70000
