Tektronix DSA72004 Schnellstart-Benutzerhandbuch Seite 26

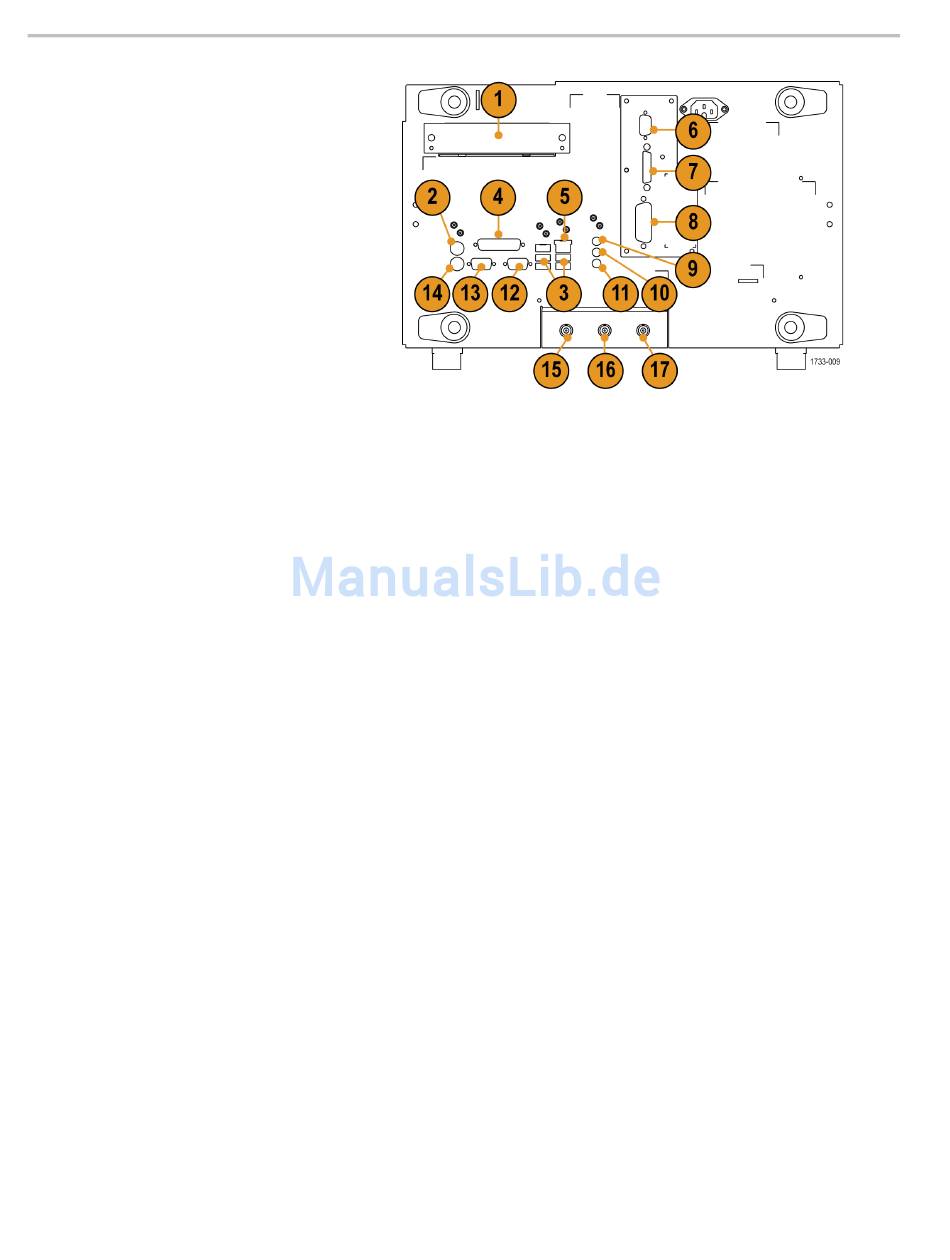

Umgang mit dem Gerät
1. Entnehmbares Festplattenlaufwerk
2. PS-2-Anschluss für die Maus
3. USB-Schnittstellen
4. Parallele Schnittstelle (Centronics)
5. RJ-45-LAN-Stecker für den Anschluss
an ein Netzwerk.
6. Videoanschluss zum Anschließen eines
Monitors
7. TekLink-Stecker
8. GPIB-Schnittstelle für den Anschluß an
den Controller
9. Line-In-Stecker
10. Line-Out-Stecker für den Lautsprecher
11. Mic-Stecker für das Mikrofon
12. Videoanschluss zum Anschließen eines
Monitors für die Anzeige nebeneinander
13. Serielle Schnittstelle COM 1
14. PS-2-Anschluss für die Tastatur
15. Zusätzlicher Ausgang
16. Referenzausgang
17. Externer Referenzeingang
12
Modelle mit ≥4 GHz
Schnellstart-Benutzerhandbuch für die Serien DPO7000 und DPO70000
