Analyse von Signalen
Referenzpegel
Referenzpegel bestimmen, wie zeitbezogene
Messungen vorgenommen werden.

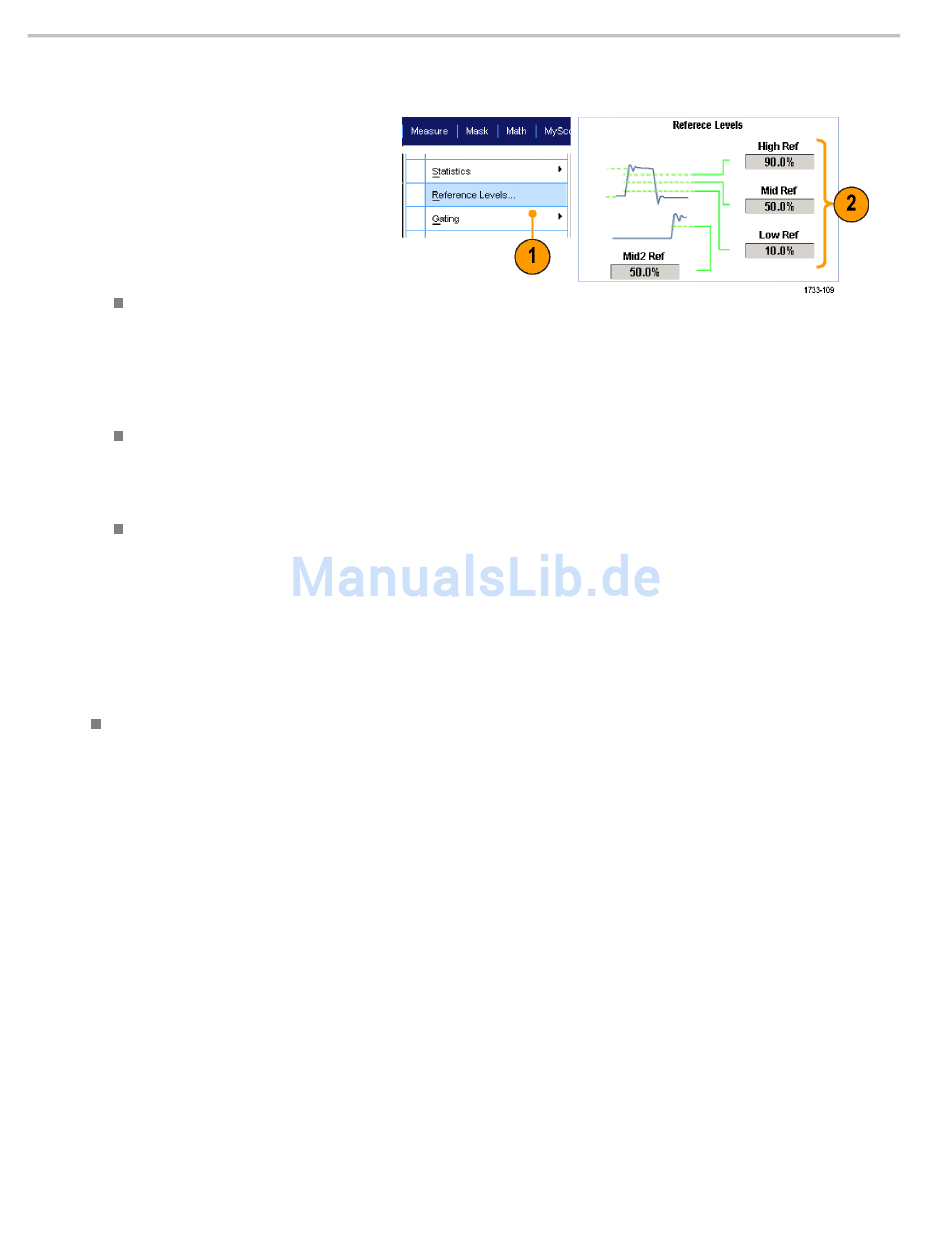

1. Wählen Sie Measure > Reference
Levels... (Messung > Referenzpegel...).
2. Passen Sie die Bezugspegel für
Messungen von unterschiedlichen
relativen oder absoluten Werten an.
Zur Berechnung der Anstiegs- und
Abfallzeiten werden die Hohe und die
Niedrige Referenz verwendet. Der
Standardwert für die Hohe Referenz
beträgt 90 % und für die Niedrige
Referenz 10 %.
Die mittlere Referenz wird primär
für Messungen zwischen Flanken,
z. B. Impulsbreiten, verwendet. Der
Standardpegel beträgt 50 %.
Die Mid2–Referenz wird bei
dem zweiten Signal verwendet,
das bei Verzögerungs- oder
Phasenmessungen angegeben wird.
Der Standardpegel beträgt 50 %.
Schnelltipps
Um genaue Rauschwerte zu gewährleisten, müssen Sie den Signaltyp auf "Auge" setzen, wenn Sie ein Augensignal
messen.
