Analyse von Signalen

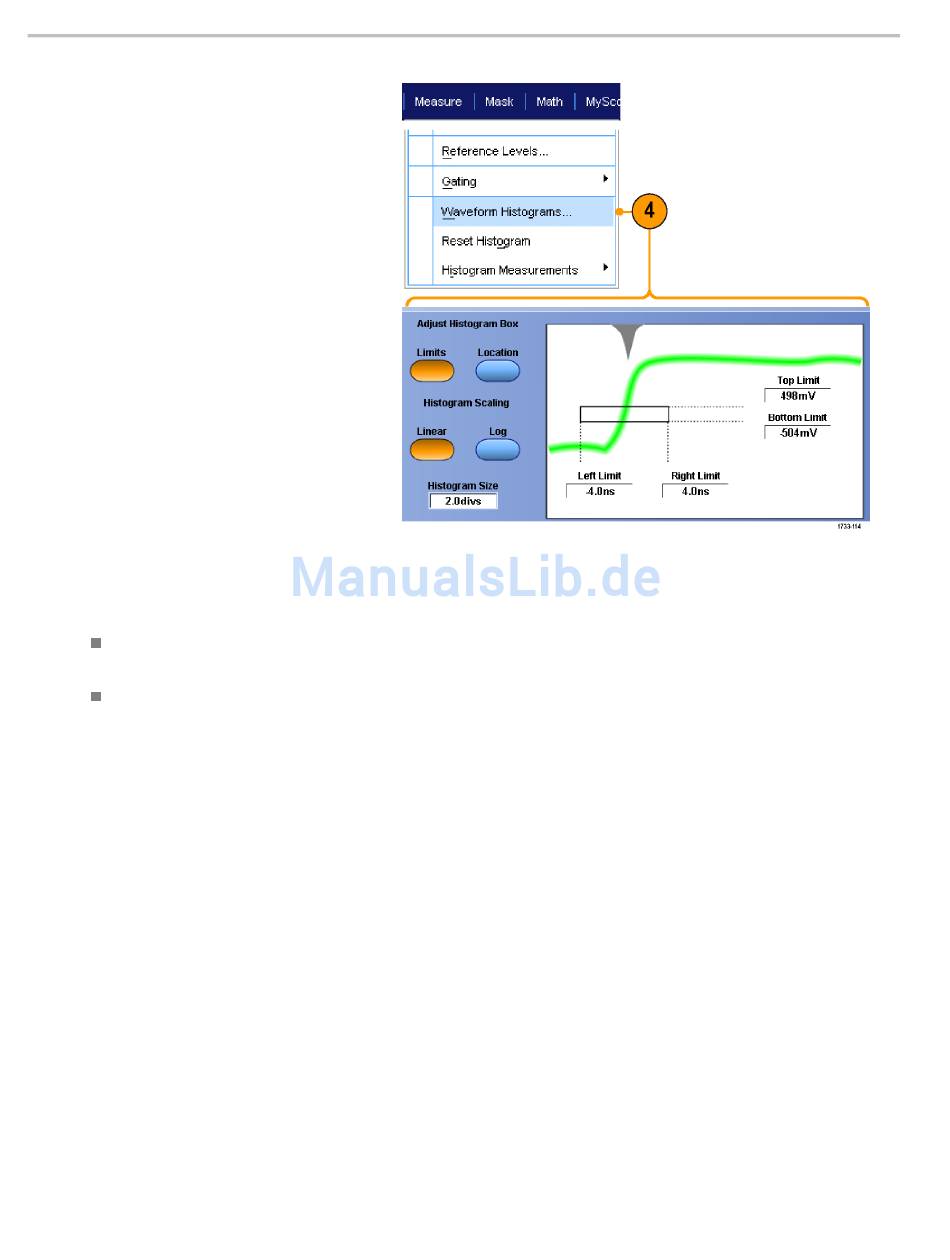

4. Um Anpassungen an der
Histogrammskalierung oder an
der Größe und Position des
Histogrammfeldes vorzunehmen, wählen
Sie Measure > Waveform Histograms
(Messung > Signalhistogramme)
aus, und verwenden dann das
Steuerungsfenster Histogram Setup
(Histogramm-Einstellung).
5. Sie können auch automatische
Messungen an Histogrammdaten
vornehmen. (Siehe Seite 65,
Durchführen automatischer Messungen.)
Schnelltipps
Verwenden Sie vertikale Histogramme für Messungen von Signalrauschen und horizontale Histogramme für Messungen
von Signaljitter.
Aktivieren Sie mittels Klicken und Ziehen das Kontextmenü, um die Histogrammanzeige auszuschalten.
78
Schnellstart-Benutzerhandbuch für die Serien DPO7000 und DPO70000
