Anwendungsbeispiele

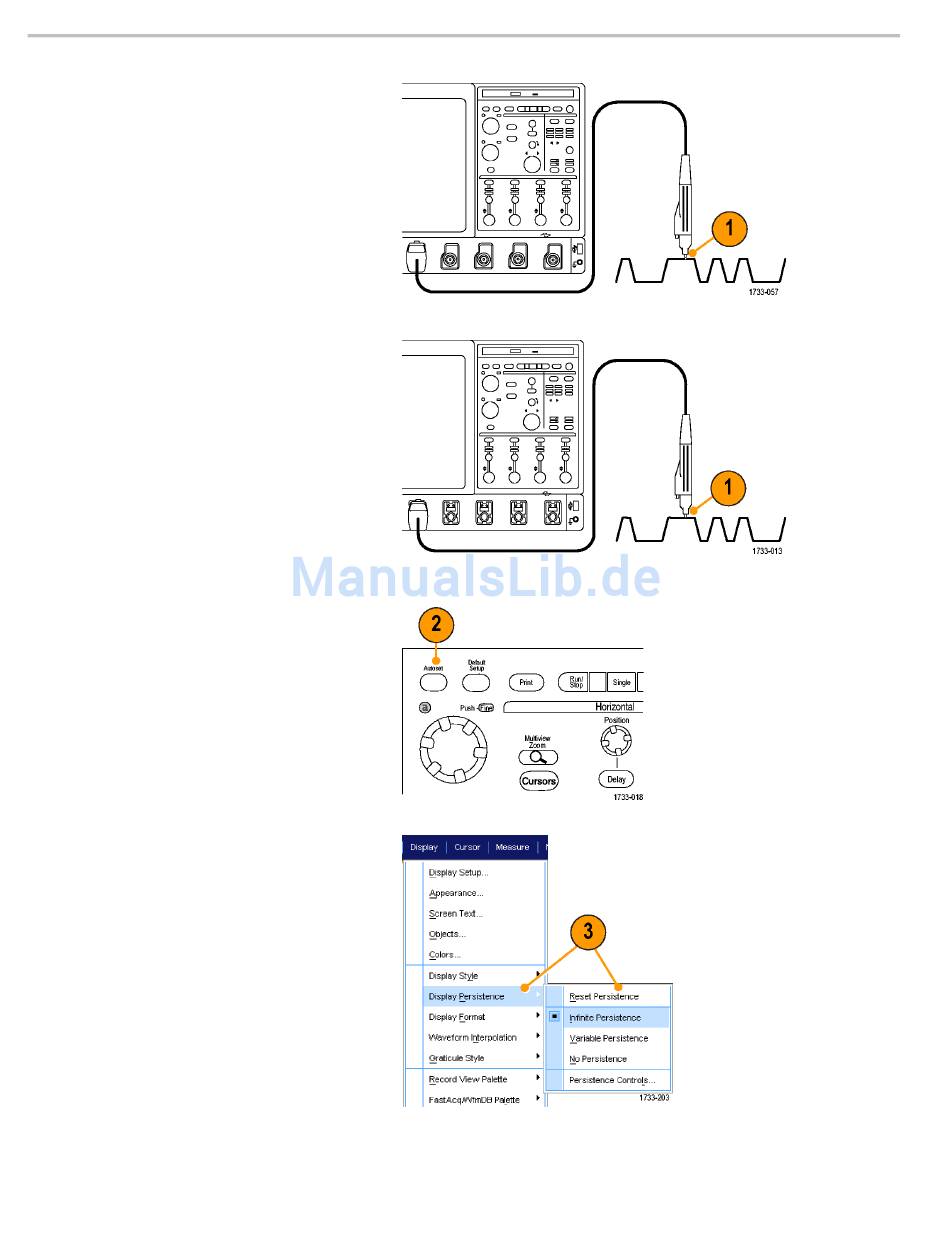

1. Schließen Sie den Tastkopf an die Quelle
des Eingangssignals an.
2. Drücken Sie Auto-Setup.
3. Wählen Sie Display > Display
Persistence > Infinite Persistence
(Anzeige > Nachleuchten der Anzeige
> Unendliche Nachleuchtdauer). In
diesem Beispiel suchen Sie nach einem
Taktsignal. Nachdem Sie das Signal
1 bis 2 Minuten beobachtet haben
und bevor Sie das Problem anderswo
suchen, gehen Sie zu Schritt 4.
108
Modelle mit <4 GHz
Modelle mit ≥4 GHz
Schnellstart-Benutzerhandbuch für die Serien DPO7000 und DPO70000
