Hochverfügbarkeitslösungen in PCS 7
3.3 Lösungen für die Kommunikation
● Ringstruktur in einem kombinierten Netzwerk mit optischen und elektrischen Switches und
Lichtwellenleiter. Der Anschluss an die Switches ist elektrisch.
● Ringstrukturen als optische, elektrische und kombinierte Netzwerke mit Übertragungsraten
bis 1 Gbit/s auf Basis der modularen Switches

Konfiguration

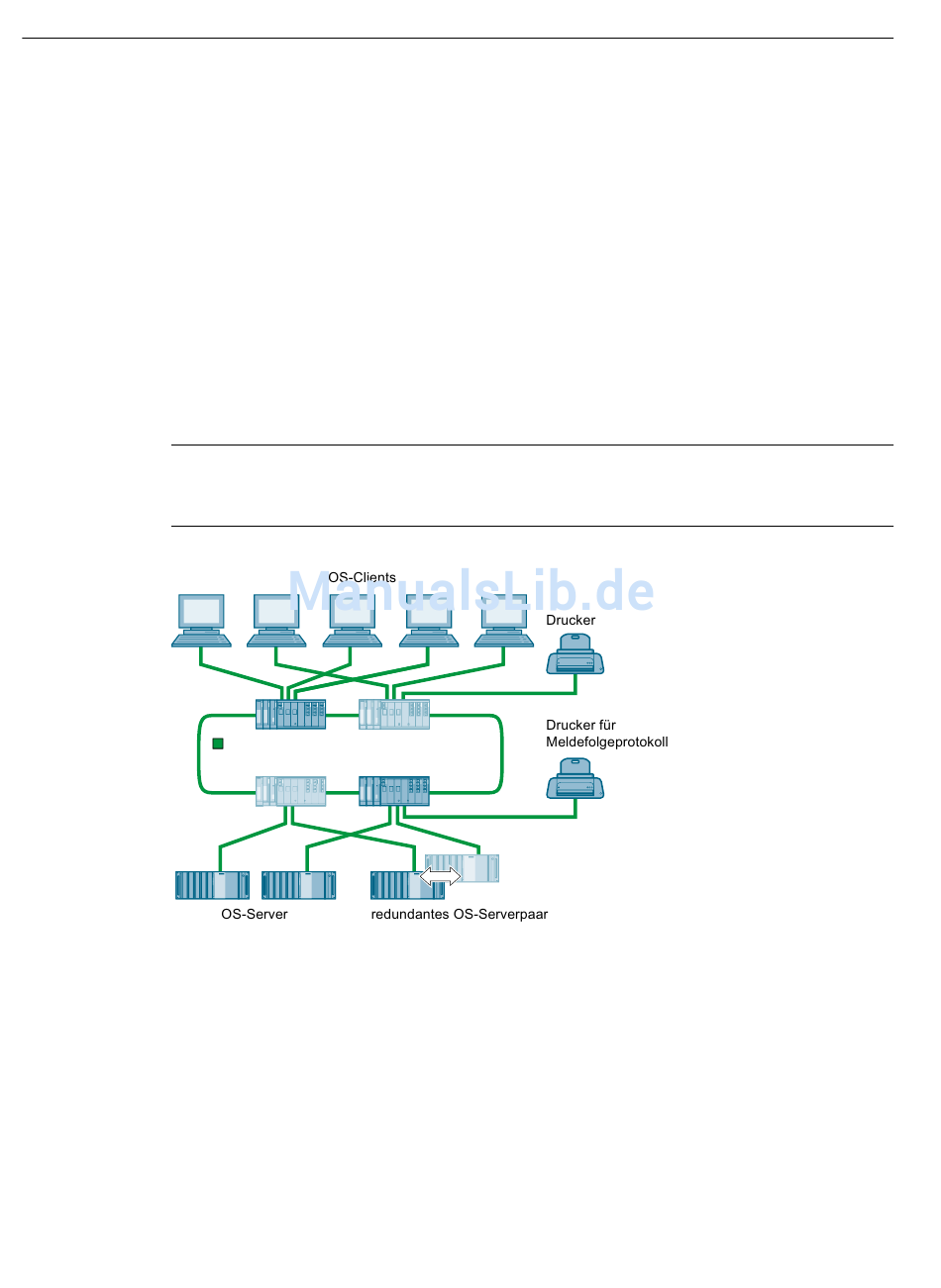

Im folgenden Bild ist beispielhaft der Terminalbus als Ring mit Switches dargestellt. Um die
Funktionalität des Switches optimal zu nutzen, werden die OS-Server verteilt auf die Switches
angeschlossen. Der Ausfall eines OS-Server durch Ausfall eines Switches und die Buslast
werden dadurch verringert.
Verwenden Sie z. B. bei zwei OS-Clients je einen Zeilendrucker für den Ausdruck des
Meldefolgeprotokolls, so sind auch Ihre Protokolldaten des Leitprozesses ständig verfügbar
und abgesichert.
Hinweis
Wenn ein Switch ausfällt, fällt auch die Verbindung zu den angeschlossenen Teilnehmern aus.
Deshalb dürfen redundante Server nicht am gleichen Switch angeschlossen werden.
56
hochverfügbarer Terminalbus
Industrial Ethernet
