Schnüffelspiel der Kolbenstange
kontrollieren/einstellen
Einstellung Schnüffelspiel der Kolbenstange
kontrollieren
3
•

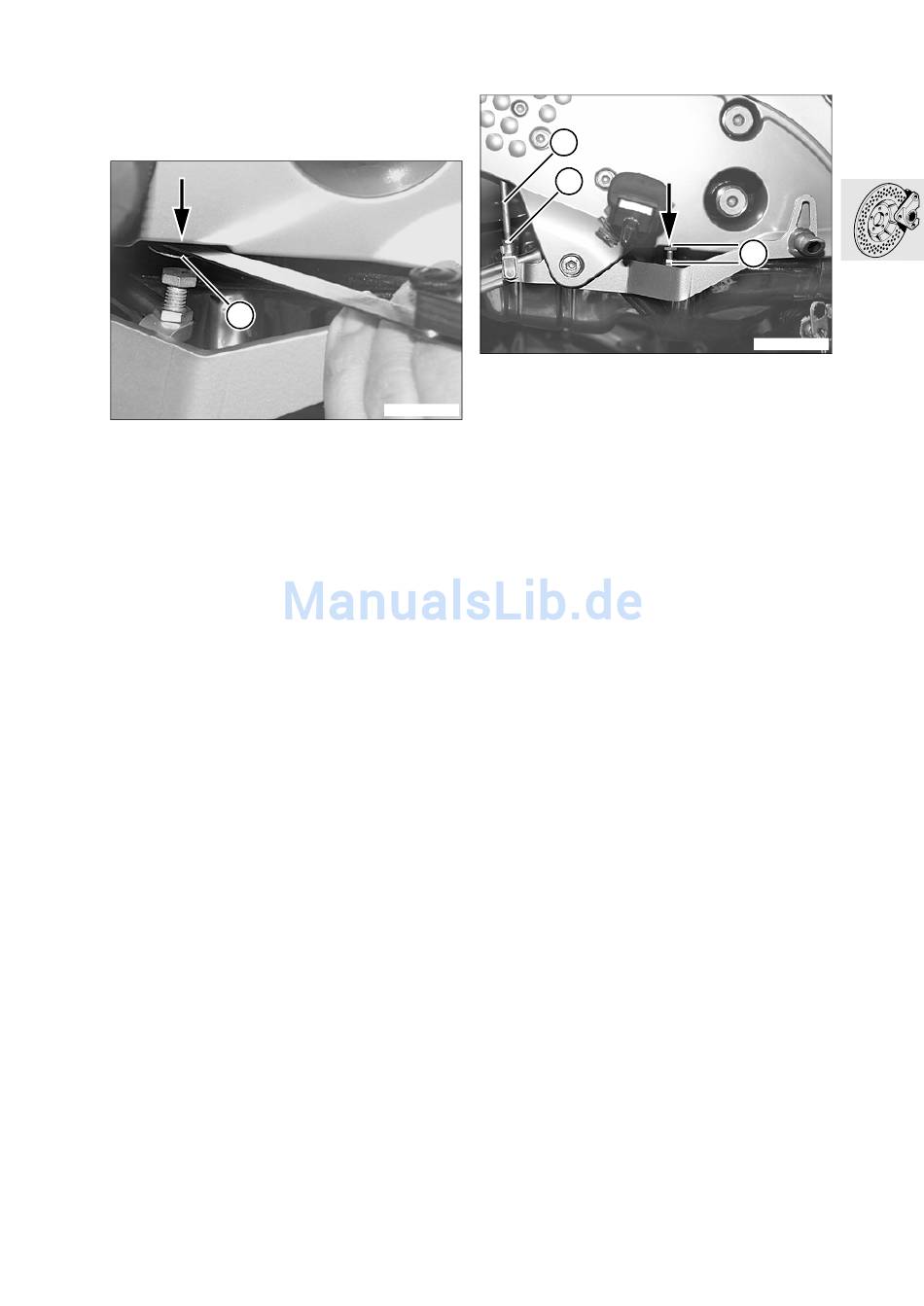

Fußbremshebel betätigen.
•
Fühlerlehre quer zur Fahrtrichtung zwischen
Bremslichtschalterhebel (3) und Anschlag Fuß-
rastenplatte (Pfeil) legen.
•
Fußbremshebel langsam zurück lassen und
Spiel kontrollieren.
Spiel muss spürbar sein
Maß Fühlerlehre: .....................................0,15 mm
Spiel darf nicht spürbar sein
Maß Fühlerlehre: .....................................0,35 mm
Schnüffelspiel der Kolbenstange einstellen
2
•
Einstellschraube Fußbremshebel auf Maß A ein-
stellen.
R22340020
Maß A: .......................................... 13,6 +/- 0,5 mm
(Oberkante Fußbremshebel bis Oberkante Einstell-
schraube.)
•
Fühlerlehre quer zur Fahrtrichtung zwischen
Bremslichtschalterhebel und Anschlag Fußras-
tenplatte (Pfeil) legen.
Maß Fühlerlehre: ....................................... 0,2 mm
•
Kontermutter (1) lösen.
•
Kolbenstange (2) nach rechts Richtung Fuß-
bremshebel eindrehen bis Spiel vorhanden ist.
•
Kolbenstange gefühlvoll nach links herausdre-
hen bis kein Spiel mehr vorhanden ist/kontern.
•
Fühlerlehre entfernen.
•
Spiel kontrollieren.
•
Kontermutter mit farbigem Sicherungslack
kennzeichnen.
1
A
R22340010
