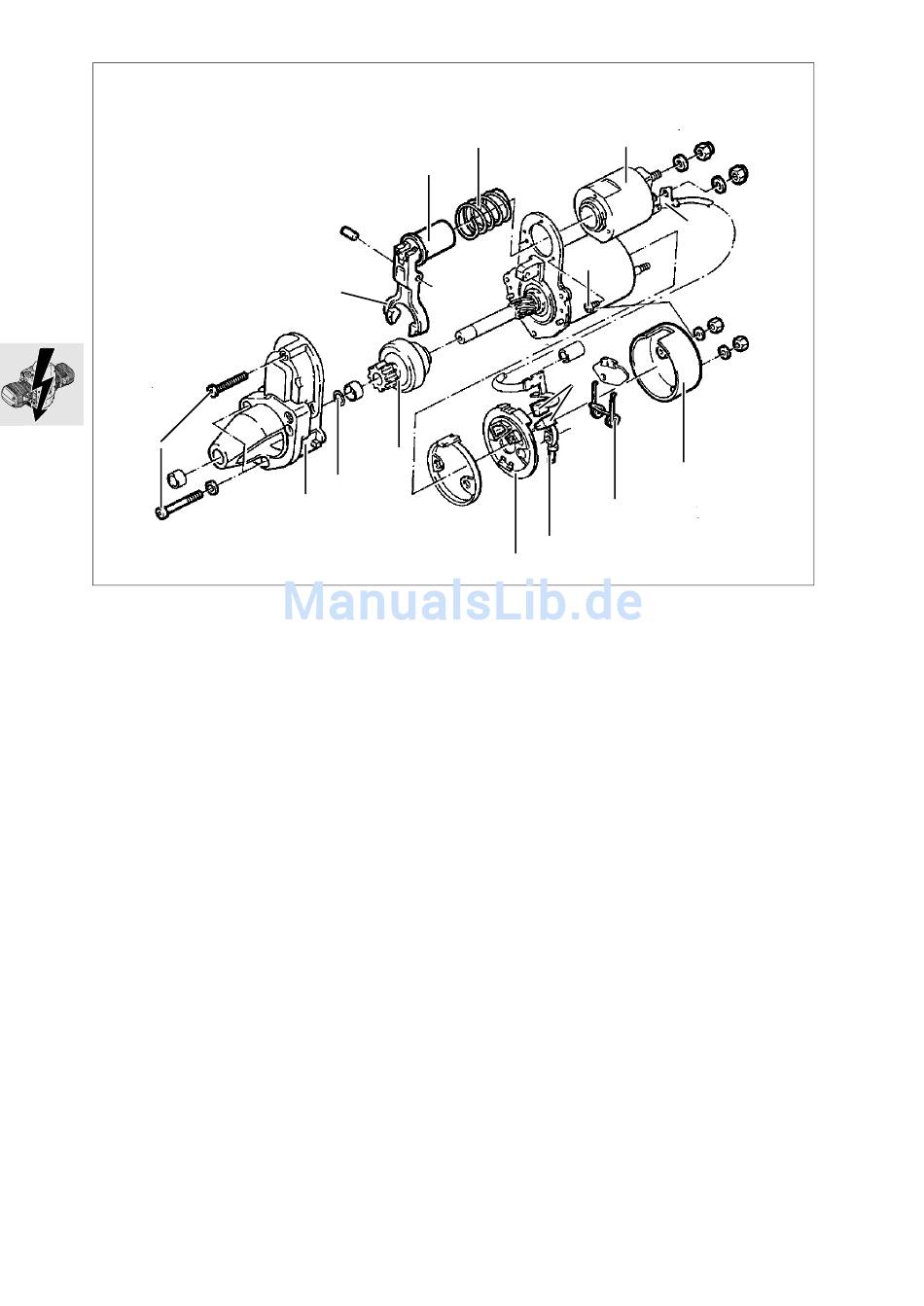

Anlasser zerlegen/zusam-
12 41 525
menbauen
•
Leitung (1) lösen.
•
Befestigungsschrauben (2) lösen.
•
Flansch (3) abnehmen.
•
Magnetschalter (4) nach Lösen der Befesti-
gungsschrauben (5) abnehmen.
•
Ausrückhebel (6) und Feder (7) des Magnet-
schalters (8) ausbauen.
•
Mit leichtem Schlag auf passende Stecknuss,
Buchse zurückdrücken und Sicherungsring (9)
entfernen.
•
Anlassergetriebe (10) von Welle abnehmen.
•
Einbau in umgekehrter Reihenfolge.
•
Steilgewinde und Einrückring mit Fett
bestreichen.
Schmiermittel: .......z.B. Siliconfett Bosch PZ 2 V 3
12.10
7
8
6
10
9
3
Kohlebürsten ersetzen
•
•
•
•
•
•
•
•
61 00
•
61 00
•
4
5
14
13
15
12
Leitung (1) lösen.
Deckel (11) ausbauen.
Halter (12) für Kohlebürsten abnehmen.
Haltefedern (13) der Kohlebürsten (14) anheben
und Kohlebürsten entnehmen.
Kohlebürsten mit Halteplatte einbauen.
Kurze Leitung (15) auf Gewindestift aufschieben.
Deckel (11) einbauen.
Leitung (1) befestigen.
Anlasser prüfen
Mit BMW MoDiTeC prüfen.
Anlassrelais prüfen
Mit BMW MoDiTeC prüfen.
1
11
RS120080
