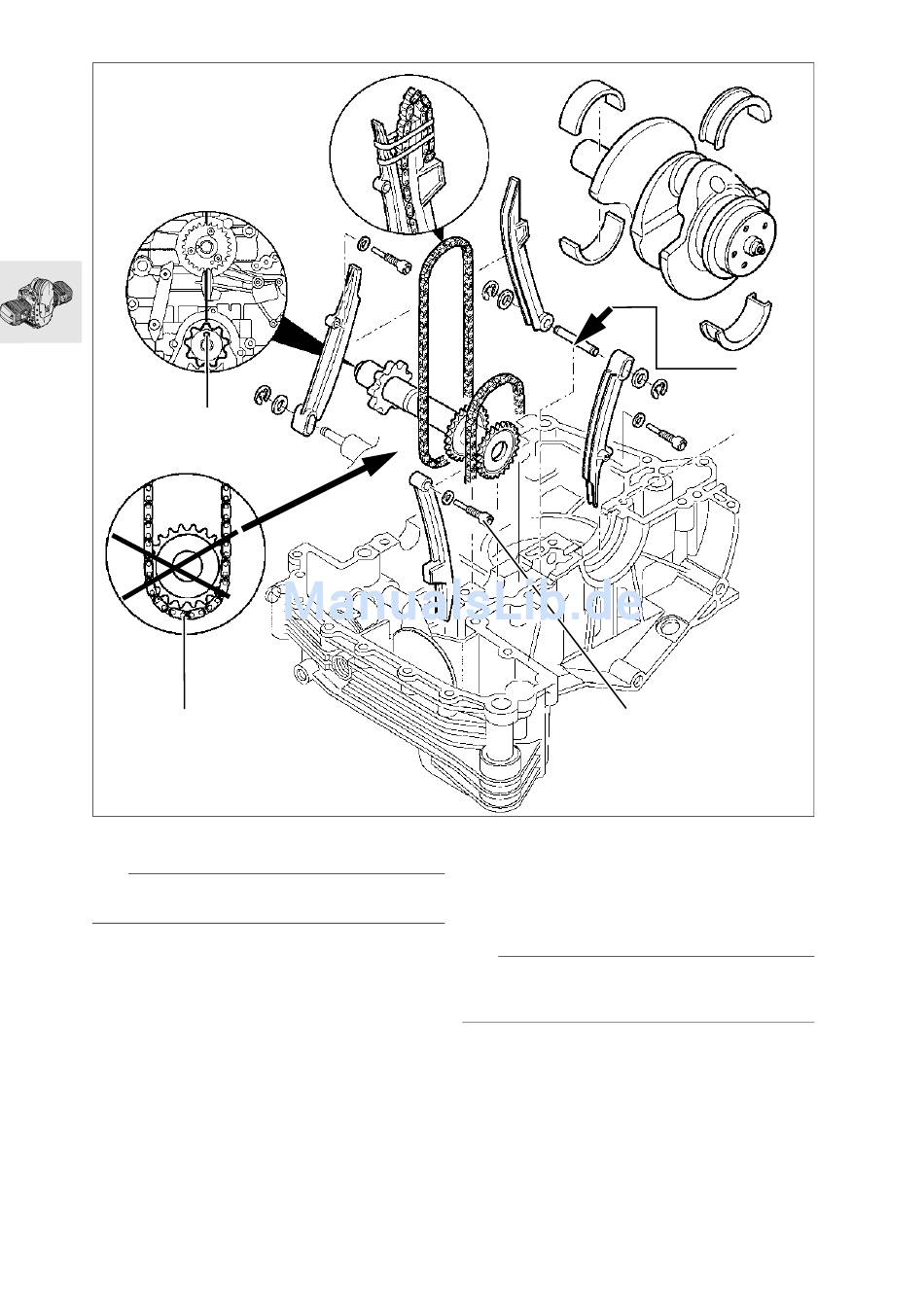

Kurbelwelle einbauen
11 21
e
Achtung:
Lager ölen!
Steuerkettenspann- und Gleit-
11 31
schienen einbauen
•
Spannschienen-/Gleitschienenlagerstift kupp-
lungsseitig (Pfeil) mit 3-Bond 1209 abdichten.
•
Lagerschraube (1) Kettenspannschiene mit neu-
er Dichtung einschrauben.
X
Anziehdrehmoment:
Lagerschraube Kettenführungsschiene ........ 18 Nm
11.48
1
Nebenwelle/Steuerketten ein-
11 31
bauen
•
Nebenwelle so einbauen, dass die Passstiftboh-
rung der Nebenwelle (2) in Richtung Kurbelwelle
mit der Gehäusetrennfläche fluchtet.
e
Achtung:
Steuerketten (3) müssen formschlüssig an den Ne-
benwellenkettenrädern anliegen.
u
S110080
