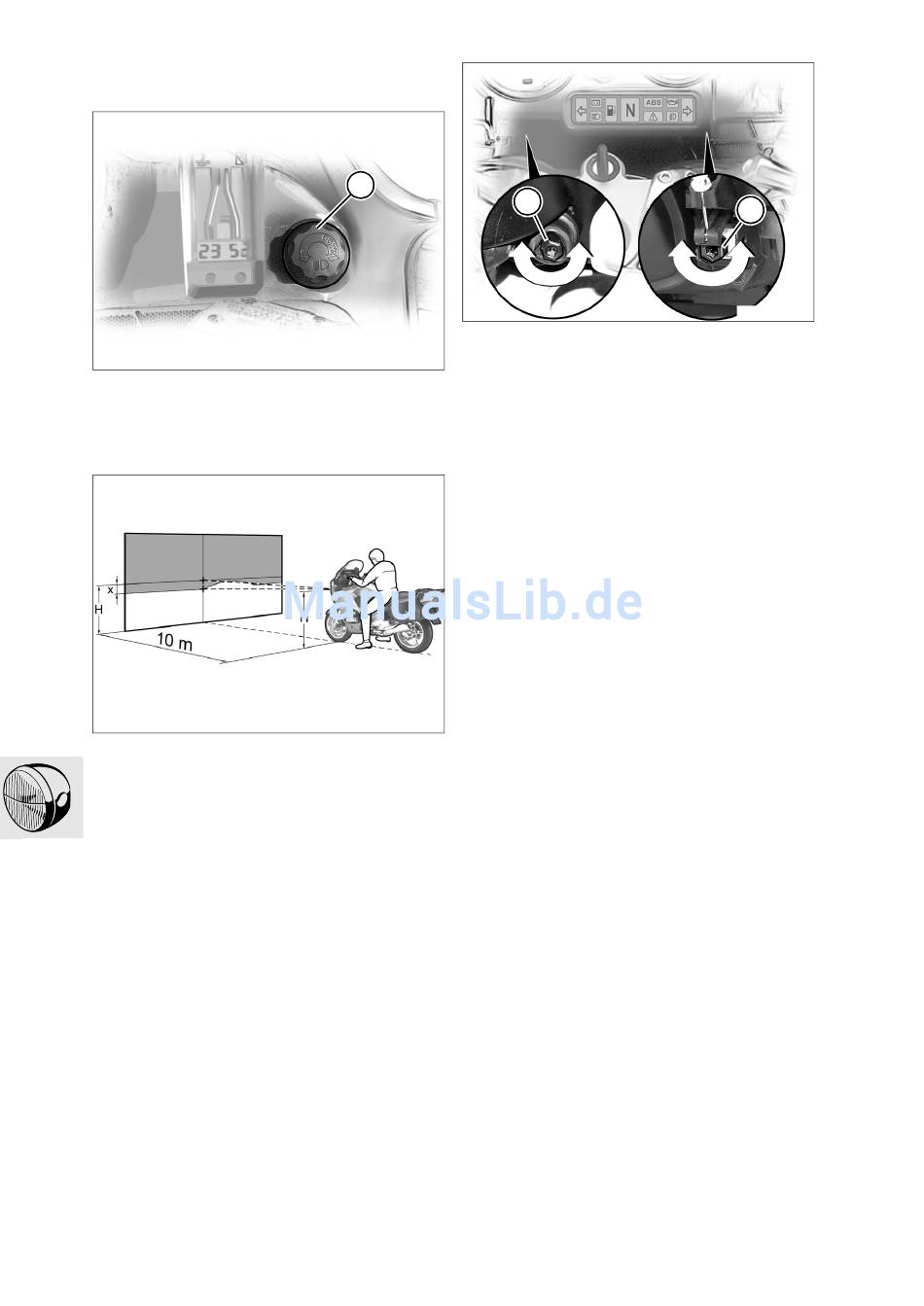

Scheinwerfer einstellen
63 10 004
•
Motorrad steht auf ebenem Untergrund.
•
Motorrad mit einem Fahrer belasten (ca. 85 kg).
•
Drehknopf (1) bis Anschlag nach links drehen.
•
Scheinwerfereinstellung prüfen.
Einstellmaß für Scheinwerfereinstellgerät
X= ...............................-10 cm auf 10 m Entfernung
H= ...................... Höhe zur Mitte des Scheinwerfers
63.6
1
3
•
Ggf. Leuchtweite mit Schraube (2) einstellen.
R22000090
Drehrichtung links ............................... weiter/höher
Drehrichtung rechts ............................. kürzer/tiefer
•
Seitenwinkel mit Schraube (3) einstellen.
R22000100
2
R22630020
