Messprotokoll Spurversatz

Vorderrad
Hinterrad
Deutung vom Messergebnis:

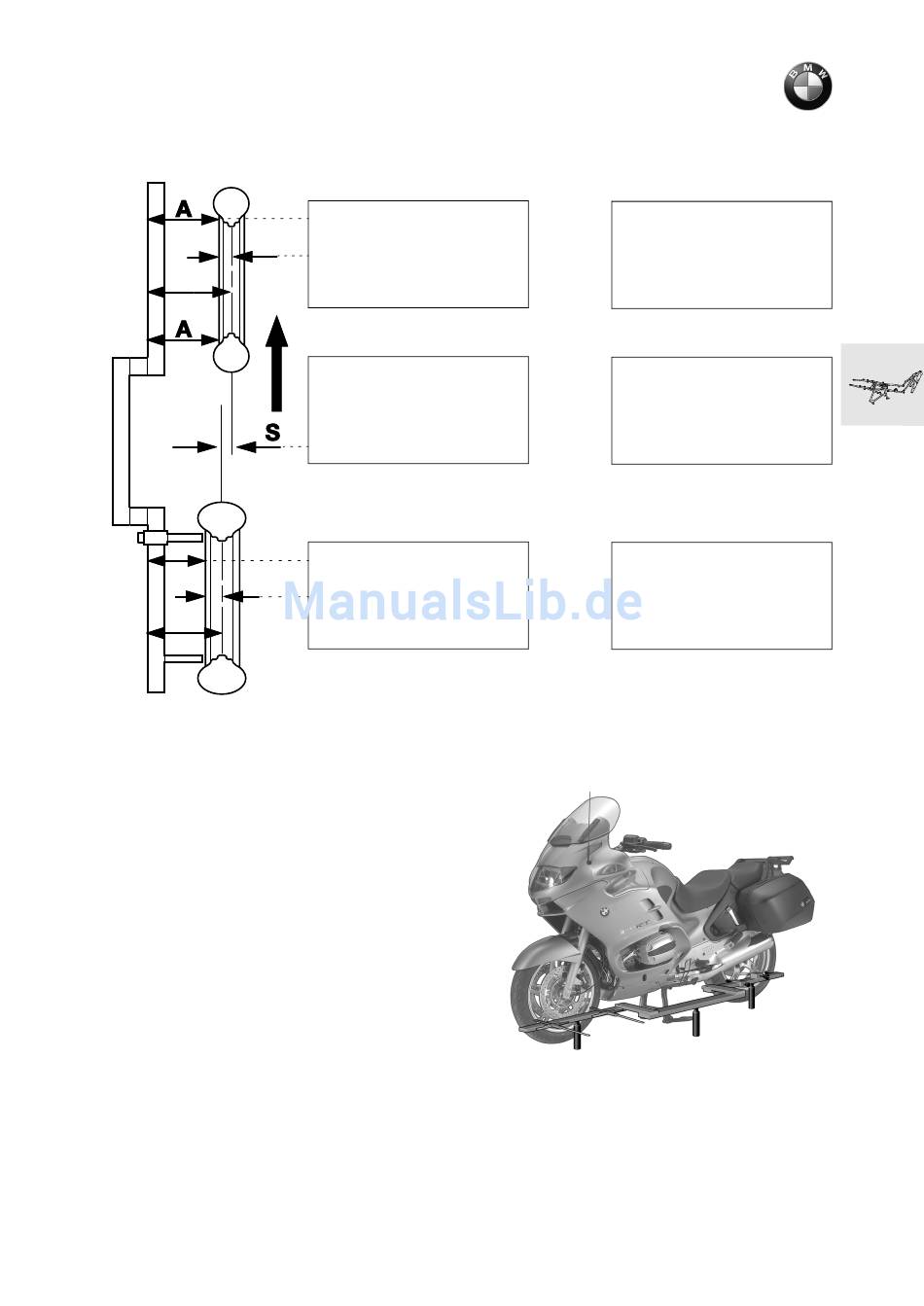

Der Spurversatz „S" ist das Maß, um das die Längs-
achse des Hinterrades bezogen auf die des Vorder-
rades nach links oder rechts versetzt ist.
Negatives Vorzeichen = Spurversatz nach links
Positives Vorzeichen = Spurversatz nach rechts
Zulässiger Spurversatz (S):
...........................±9 mm von + 3,5 mm ausgehend
Gemessener Spurversatz (S):
______________________________________________mm
Maß A _______mm
+ ½ Felge _______mm
= Vorne _______mm
Hinten _______mm
- Vorne _______mm
= S _______mm
Maß 90,0 _mm
+ ½ Felge _______mm
= Hinten _______mm
Beispiel
Maß A 98,5 mm
+ ½ Felge 41,4 mm
= Vorne 139,9 mm
Hinten 139,3 mm
- Vorne 139,9 mm
= S - 0,6 mm
Maß 90,0 mm
+ ½ Felge 49,3 mm
= Hinten 139,3 mm
46.25
