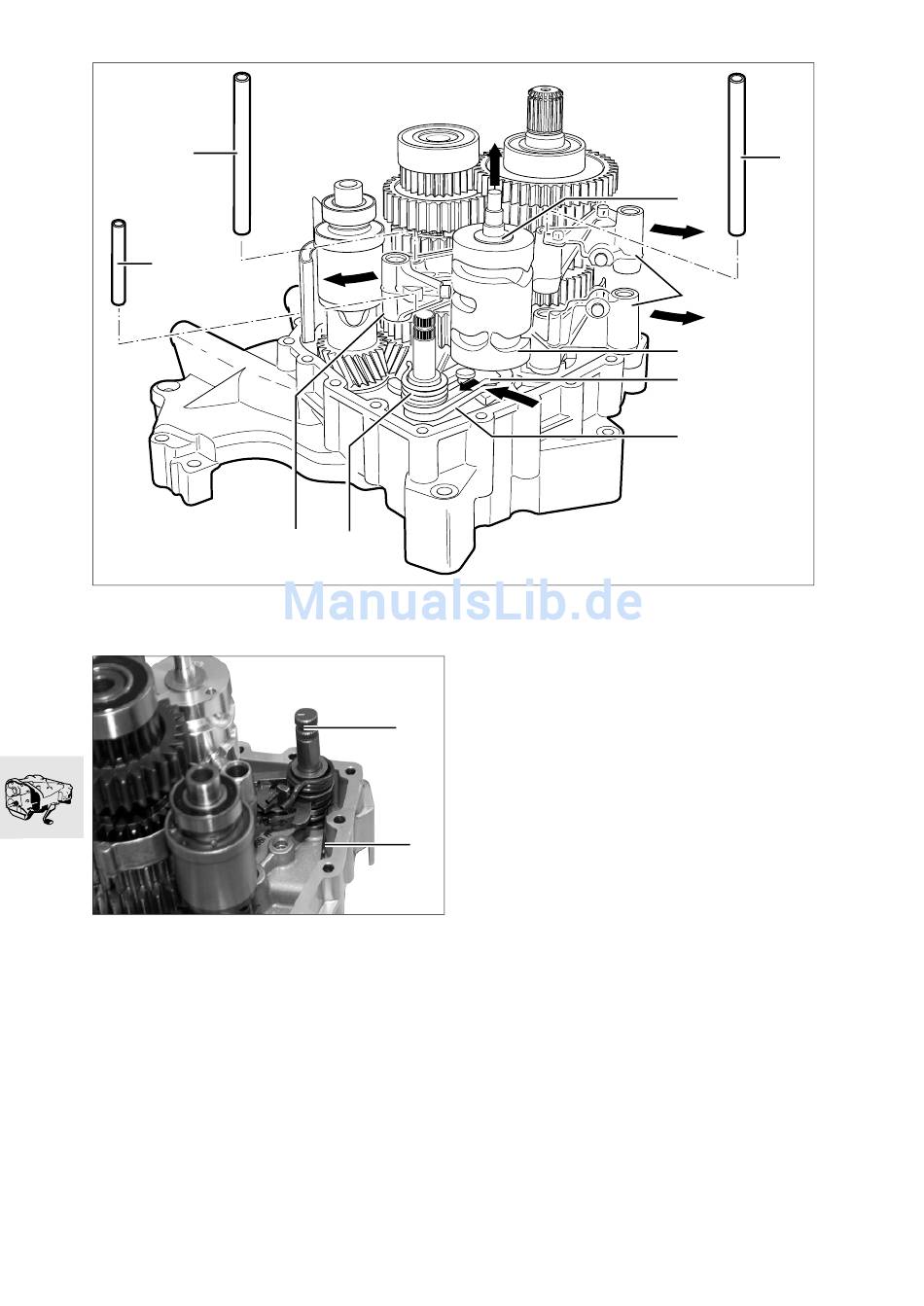

Schaltwelle einbauen

23 31
•
Distanzscheibe der ermittelten Dicke am Gehäu-
se auflegen.
•
Schaltwelle (1) einbauen, dabei auf richtige Lage
der Schenkelfeder (2) achten.
23.26
10 9
1
2
R21230130

Schaltwalze einbauen

23 31
•
Distanzscheibe der ermittelten Dicke und Anlauf-
scheibe antriebseitig auf Schaltwalze (6)
auflegen, mit etwas Fett fixieren.
•
Arretierhebel (8) Richtung Antriebswelle schwen-
ken und Schaltwalze einbauen.
•
Arretierhebel (8) zur Schaltwalze (6) schwenken,
Gleitblech (7) zurückziehen und in Schaltwalze
einrasten.
•
Schaltgabeln (5, 10) in die Führungsbahnen
einlegen.
•
Schaltachsen (3) einbauen.
•
Drehfeder (9) einbauen.
•
Arretierstift (11) einbauen.
•
Anlaufscheibe (4) auf Schaltwalze auflegen.
3
4
5
6
7
8
R21230040
