Relaisanordnung/Sicherungs-
61 31
belegung (Zentralelektrik)

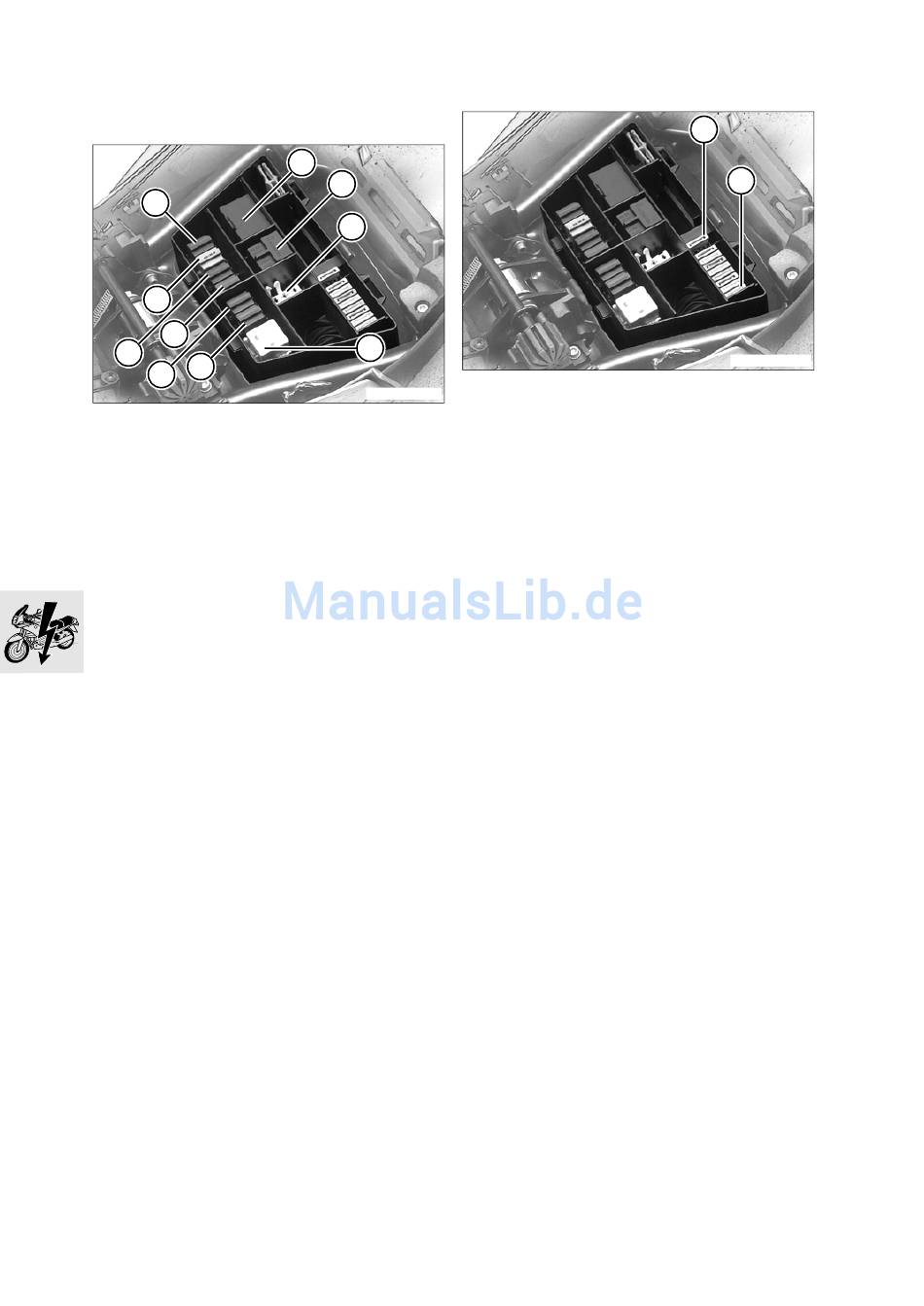

Relaisanordnung

10
9
7
8
5
6
1. Blinkgeber
2. Anzeigendämpfung
3. Codierungsstecker für Motronic (nicht belegt)
4. Starterrelais
5. Entlastungsrelais
6. Hornrelais
7. Benzinpumpenrelais
8. Motronicrelais
9. ABS-Warnrelais
10.Lichtrelais
61.6

Sicherungsbelegung

(Nr. 1 in Fahrtrichtung links)
1
2
3
4
R22610040
1. Kombiinstrument (Kontrollleuchten,
2. Stand-,Schlusslicht ..................................... 4 A
3. Scheibenverstellung, Steckdose 1 und 2,
4. Horn.......................................................... 7,5 A
5. Motronic-Steuergerät, Montronic-Relais,
6. Kraftstoffpumpen-Relais (Einspritzventile,
7. Heizgriffe ..................................................... 4 A
8. Radio ........................................................... 4 A
9. nicht belegt
10.Nebelscheinwerfer-Relais........................... 15 A
Drehzahlmesser), Anzeigendämpfung,
Scheibenverstellung .................................... 4 A
FID, SA-Stecker, Radio .............................. 15 A
Diagnosestecker ........................................ 10 A
Taktventile, Lambdasonde) ........................ 10 A
10
1
R22610040
