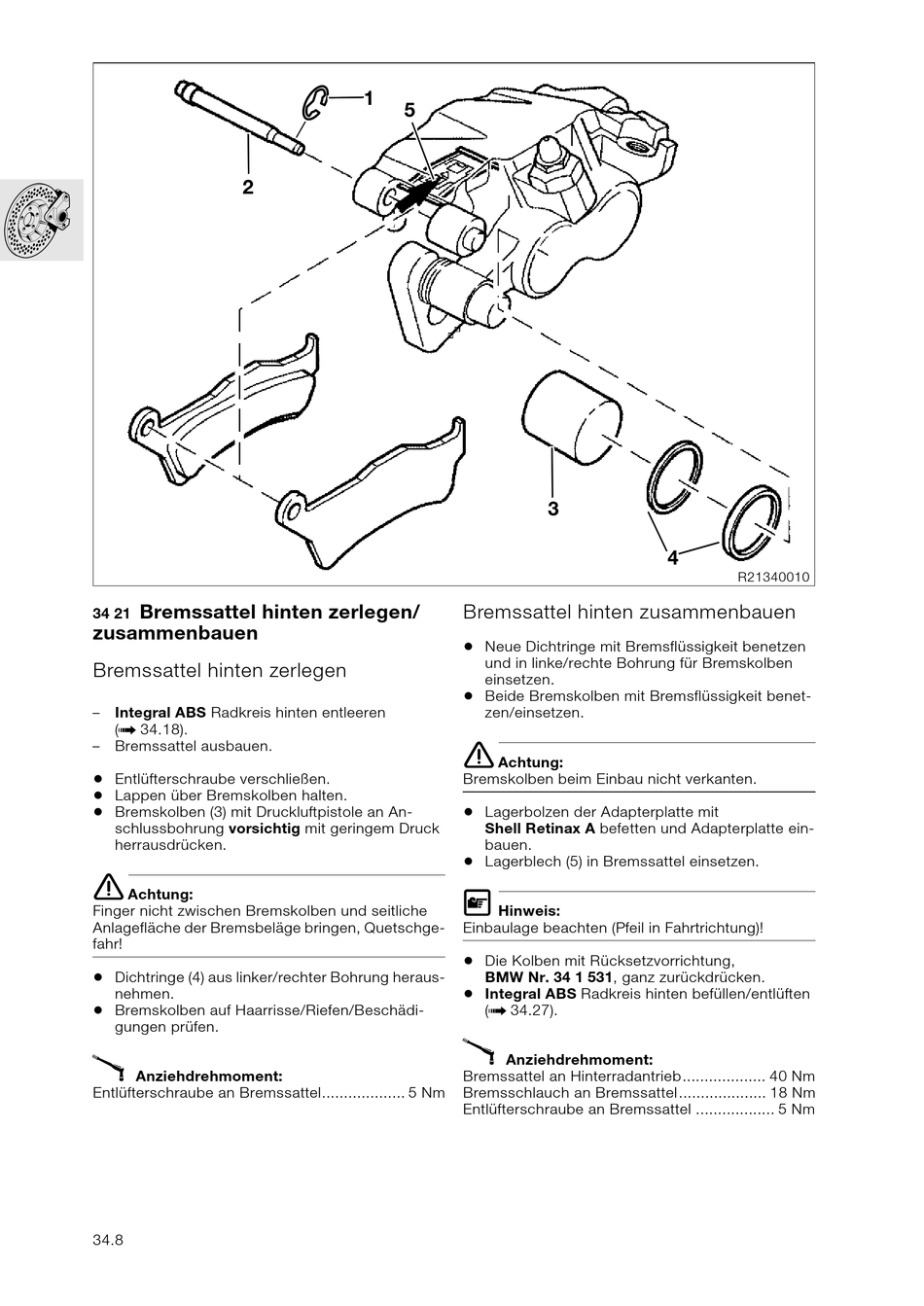

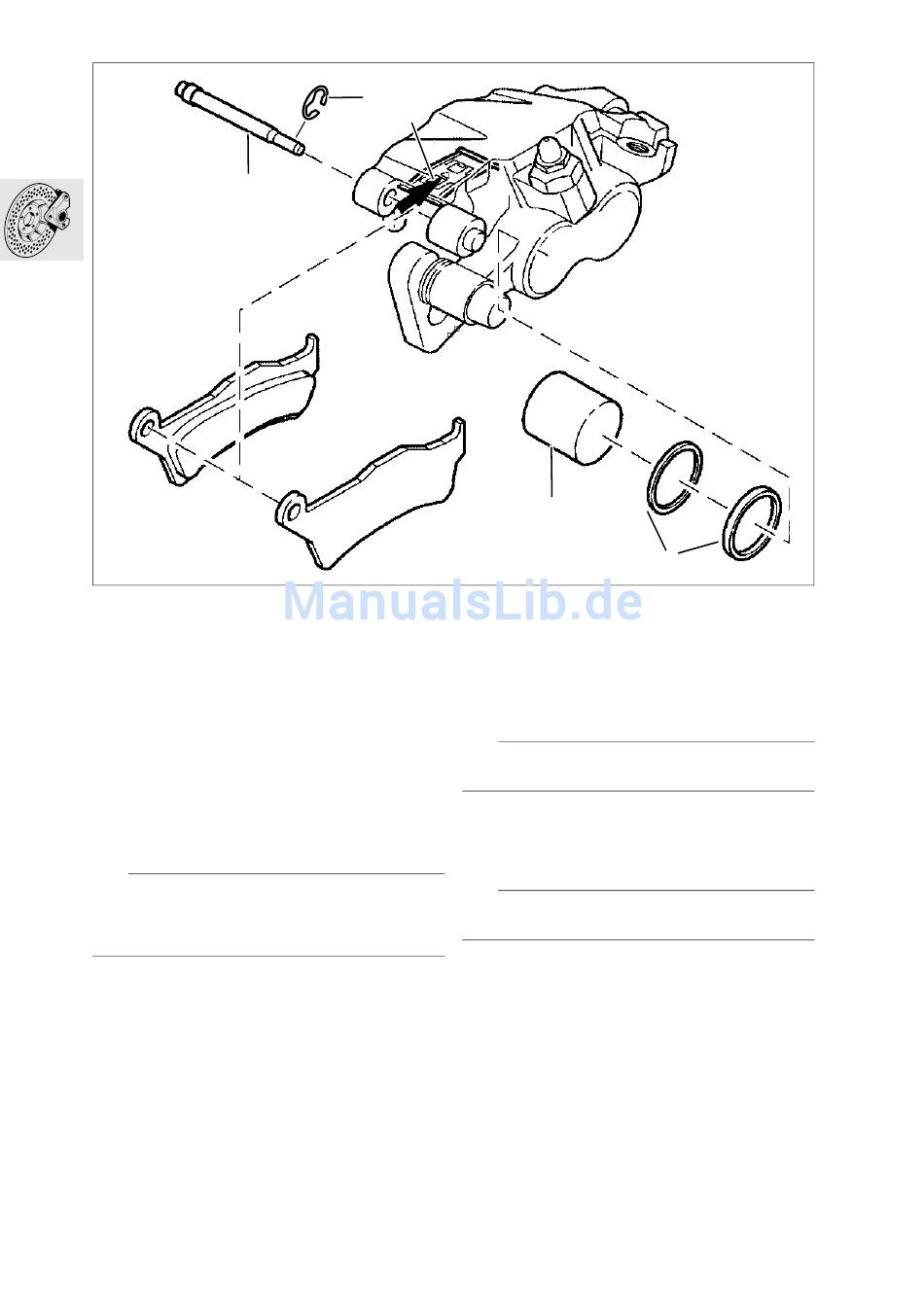

Bremssattel hinten zerlegen/

34 21
zusammenbauen
Bremssattel hinten zerlegen
– Integral ABS Radkreis hinten entleeren
( 34.18).
a
– Bremssattel ausbauen.
•
Entlüfterschraube verschließen.
•
Lappen über Bremskolben halten.
•
Bremskolben (3) mit Druckluftpistole an An-
schlussbohrung vorsichtig mit geringem Druck
herrausdrücken.
e
Achtung:
Finger nicht zwischen Bremskolben und seitliche
Anlagefläche der Bremsbeläge bringen, Quetschge-
fahr!
•
Dichtringe (4) aus linker/rechter Bohrung heraus-
nehmen.
•
Bremskolben auf Haarrisse/Riefen/Beschädi-
gungen prüfen.
X
Anziehdrehmoment:
Entlüfterschraube an Bremssattel................... 5 Nm
34.8
1
5

Bremssattel hinten zusammenbauen

•
Neue Dichtringe mit Bremsflüssigkeit benetzen
und in linke/rechte Bohrung für Bremskolben
einsetzen.
•
Beide Bremskolben mit Bremsflüssigkeit benet-
zen/einsetzen.
e
Achtung:
Bremskolben beim Einbau nicht verkanten.
•
Lagerbolzen der Adapterplatte mit
Shell Retinax A befetten und Adapterplatte ein-
bauen.
•
Lagerblech (5) in Bremssattel einsetzen.
L
Hinweis:
Einbaulage beachten (Pfeil in Fahrtrichtung)!
•
Die Kolben mit Rücksetzvorrichtung,
BMW Nr. 34 1 531, ganz zurückdrücken.
•
Integral ABS Radkreis hinten befüllen/entlüften
( 34.27).
a
X
Anziehdrehmoment:
Bremssattel an Hinterradantrieb................... 40 Nm
Bremsschlauch an Bremssattel.................... 18 Nm
Entlüfterschraube an Bremssattel .................. 5 Nm
3
4
R21340010
