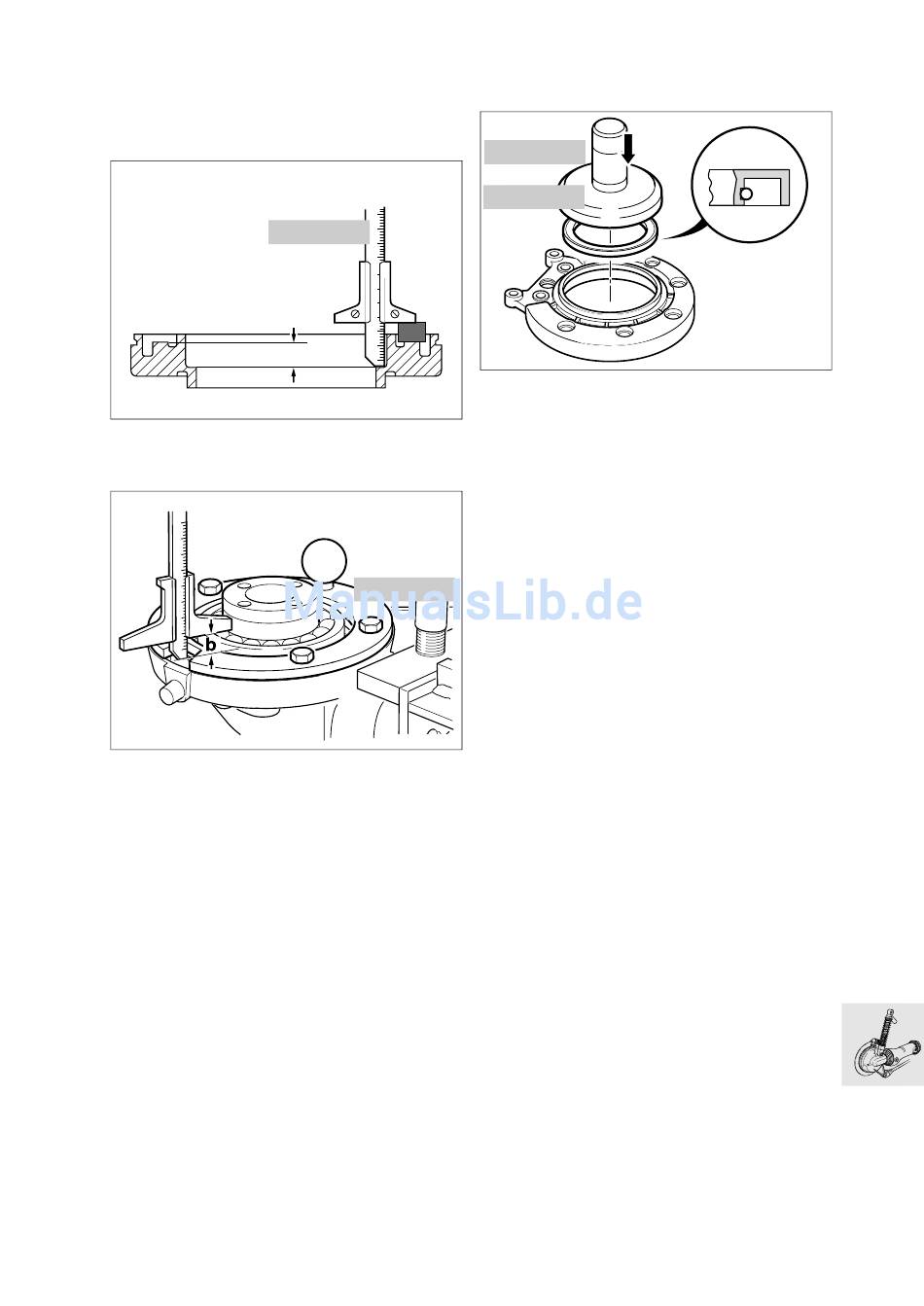

Gehäusedeckel ausdistanzieren
•
Um die entsprechende Vorspannung des Kegel-
rollenlagers zu erreichen, muss der Gehäuse-
deckel ausdistanziert werden.
00 2 550
•
Mit Tiefenmaß, BMW Nr. 00 2 550, Maß „a" mes-
sen.
•
Messring, BMW Nr. 33 2 601, aufsetzen und be-
festigen.
•
Vom Kugellager Außenring durch das Fenster im
Messring auf die Gehäusetrennfläche messen
und Maß „b" feststellen.
•
Maß „a" – Maß „b" = Stärke der Distanzscheibe
ohne Vorspannung.
•
Ermittelte Distanzscheibe leicht fetten und aufle-
gen.
Vorspannung:...................................0,05...0,1 mm
a
KR330290
33 2 601
S330130
Gehäusedeckel einbauen
33 11 032
00 5 500
33 1 860
•
Dichtring an Dichtlippe und am Umfang leicht
einölen.
•
Mit Schlagdorn, BMW Nr. 33 1 860, und Griff,
BMW Nr. 00 5 500, Dichtring einschlagen.
•
Gehäusedeckel auf 80 °C erwärmen/aufsetzen.
•
Befestigungsschrauben kreuzweise anziehen.
X
Anziehdrehmoment:
Gehäusedeckel ............................................ 35 Nm
Schiebestück einbauen
33 12
•
Faltenbalg über Gehäuse schieben und mit
Spannband befestigen.
•
Verzahnung am Antriebsritzel mit
Staburags NBU 30 PTM einstreichen.
•
Schiebestück auf das Antriebsritzel aufstecken.
•
Mit leichtem Prellschlag (Kunststoffhammer) den
Sicherungsring einrasten lassen.
S330140
33.17
