Schaltwalze Ausbauen; Schaltwelle Zerlegen/Zusammenbauen - Bmw Motorrad R 1150 Rt Reparaturanleitung

1
9

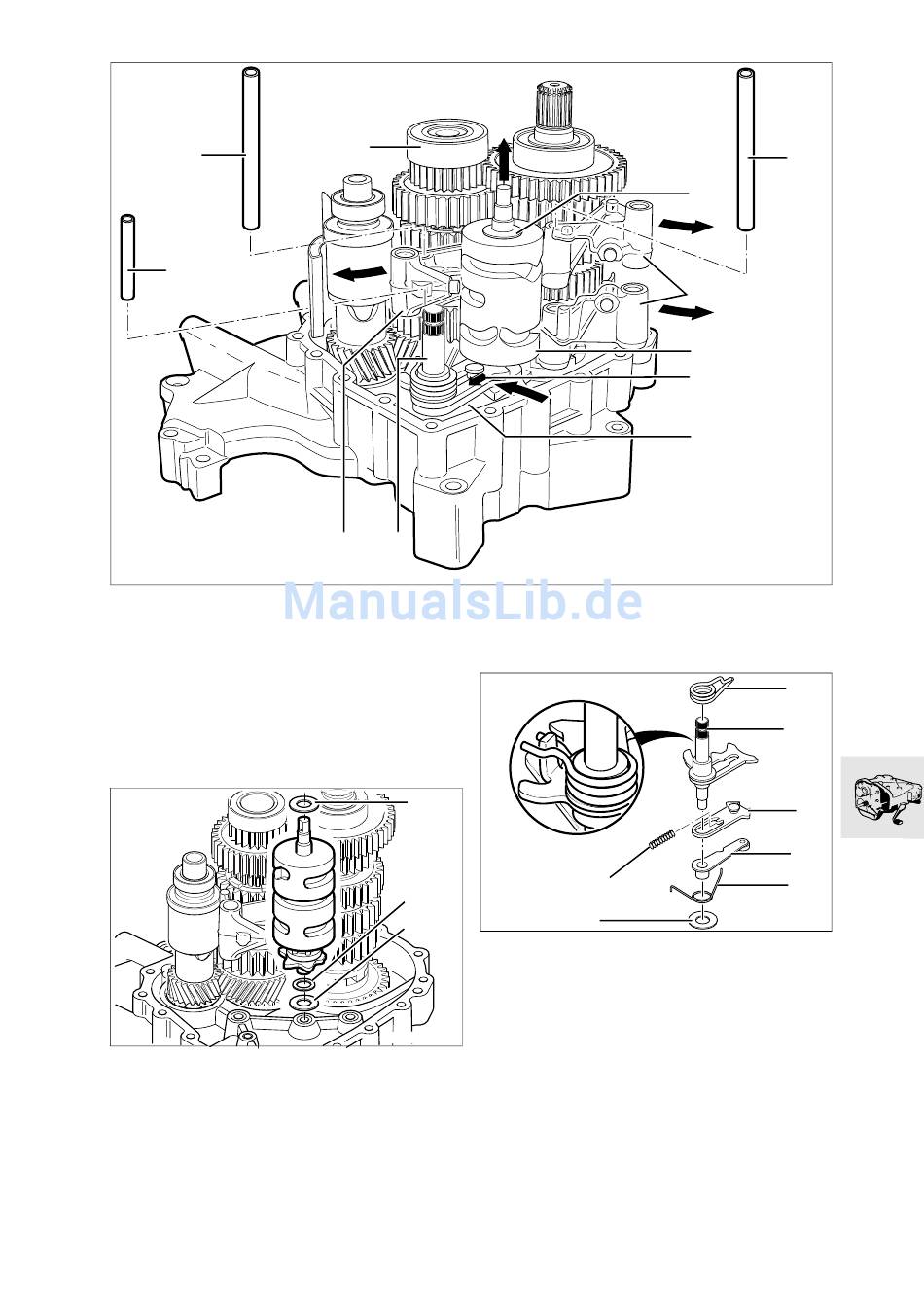

Schaltwalze ausbauen

23 31
•
Schaltachsen (1) aus Schaltgabeln ziehen.
•
Schaltgabeln (3/8) zum Deckelrand (Pfeile) aus-
schwenken.
•
Arretierstift (9) ausbauen.
•
Gleitblech (5) gegen Federkraft (Pfeil) drücken.
•
Arretierhebel (6) in Richtung Antriebswelle
schwenken, halten und Schaltwalze (4) mit leich-
ten Drehbewegungen herausziehen.
•
Anlaufscheiben (2) und Distanzscheibe (11) ent-
fernen.
•
Arretierhebel (6) wieder entspannen.
•
Schaltwelle (7) mit Distanzscheibe ausbauen.
•
Schaltgabeln (3) ausbauen.
•
Schaltgabel (8) verbleibt in der
Zwischenwelle (10).
10
8 7
23 31
bauen
2
11
2
•
Distanzscheibe (1) abnehmen.
•
Schenkelfeder (2) zusammen mit
Arretierhebel (3) von Schaltwelle (4) abnehmen.
•
Drehfeder (5) ausbauen.
•
Druckfeder (6) ausbauen und zusammen mit
R21230050
Gleitblech (7) abnehmen.
•
Zusammenbau in umgekehrter Reihenfolge.
Schaltwelle zerlegen/zusammen-
6
1
1
2
3
4
5
6
R21230040
5
4
7
3
2
R21230060
23.13
