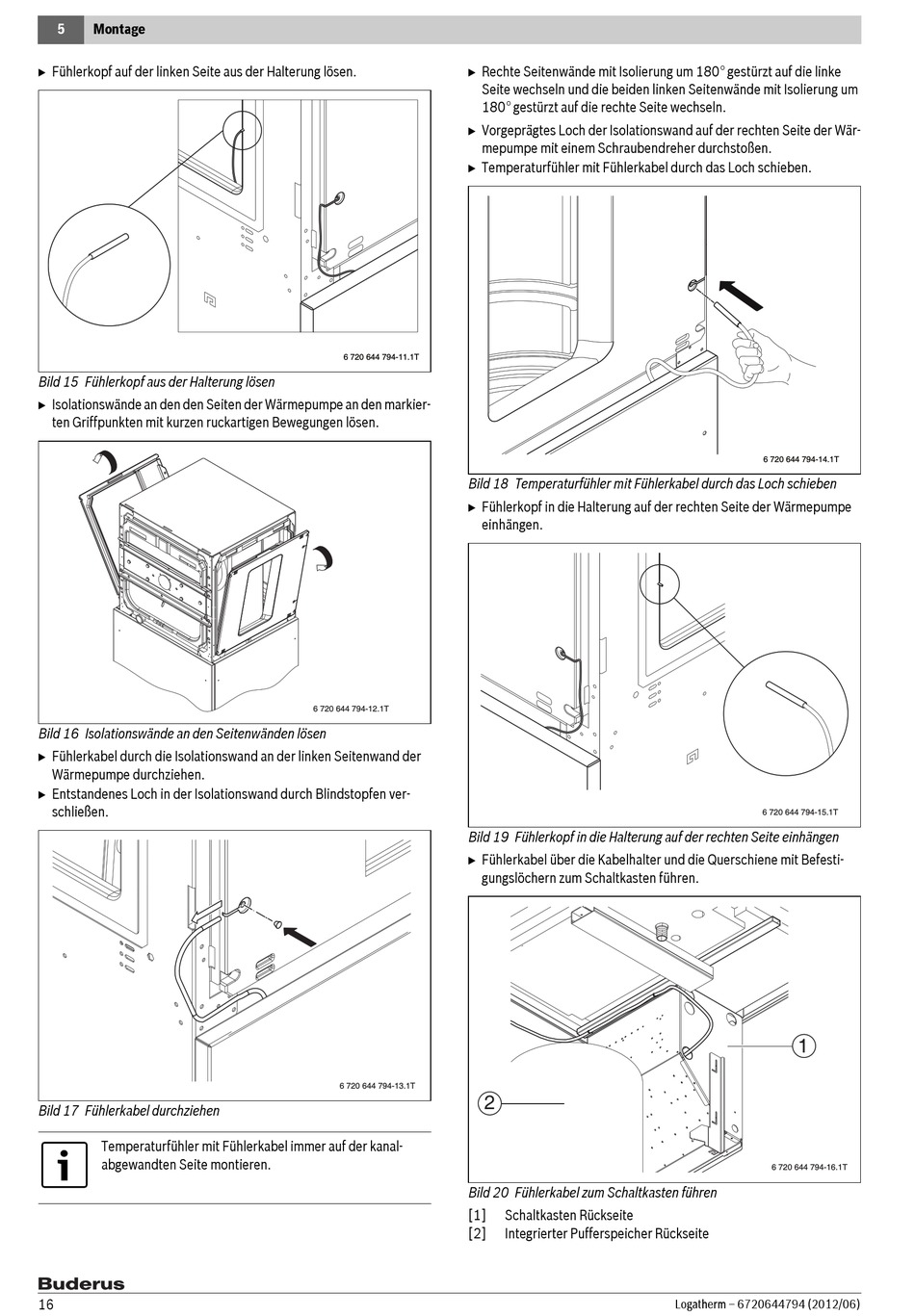

5 Montage
B Fühlerkopf auf der linken Seite aus der Halterung lösen.
Bild 15 Fühlerkopf aus der Halterung lösen
B Isolationswände an den den Seiten der Wärmepumpe an den markier-
ten Griffpunkten mit kurzen ruckartigen Bewegungen lösen.
Bild 16 Isolationswände an den Seitenwänden lösen
B Fühlerkabel durch die Isolationswand an der linken Seitenwand der
Wärmepumpe durchziehen.
B Entstandenes Loch in der Isolationswand durch Blindstopfen ver-
schließen.
Bild 17 Fühlerkabel durchziehen
Temperaturfühler mit Fühlerkabel immer auf der kanal-
abgewandten Seite montieren.
16
B Rechte Seitenwände mit Isolierung um 180° gestürzt auf die linke
Seite wechseln und die beiden linken Seitenwände mit Isolierung um
180° gestürzt auf die rechte Seite wechseln.
B Vorgeprägtes Loch der Isolationswand auf der rechten Seite der Wär-
mepumpe mit einem Schraubendreher durchstoßen.
B Temperaturfühler mit Fühlerkabel durch das Loch schieben.
6 720 644 794-11.1T
Bild 18 Temperaturfühler mit Fühlerkabel durch das Loch schieben
B Fühlerkopf in die Halterung auf der rechten Seite der Wärmepumpe
einhängen.
6 720 644 794-12.1T
Bild 19 Fühlerkopf in die Halterung auf der rechten Seite einhängen
B Fühlerkabel über die Kabelhalter und die Querschiene mit Befesti-
gungslöchern zum Schaltkasten führen.
6 720 644 794-13.1T
2
Bild 20 Fühlerkabel zum Schaltkasten führen
[1]
[2]
Schaltkasten Rückseite
Integrierter Pufferspeicher Rückseite
