6 Inbetriebnahme
Heizkreis befüllen
B Wärmepumpe über den Füll- und Entleerhahn befüllen (
Seite 25).
Heizkreis entlüften
Um den Heizkreis der WPL 6 IK und WPL 8 IK zu entlüften:
B Heizkreis über das Entlüftungsventil [1] am integrierten Pufferspei-
cher [3] entlüften.
1
2
3

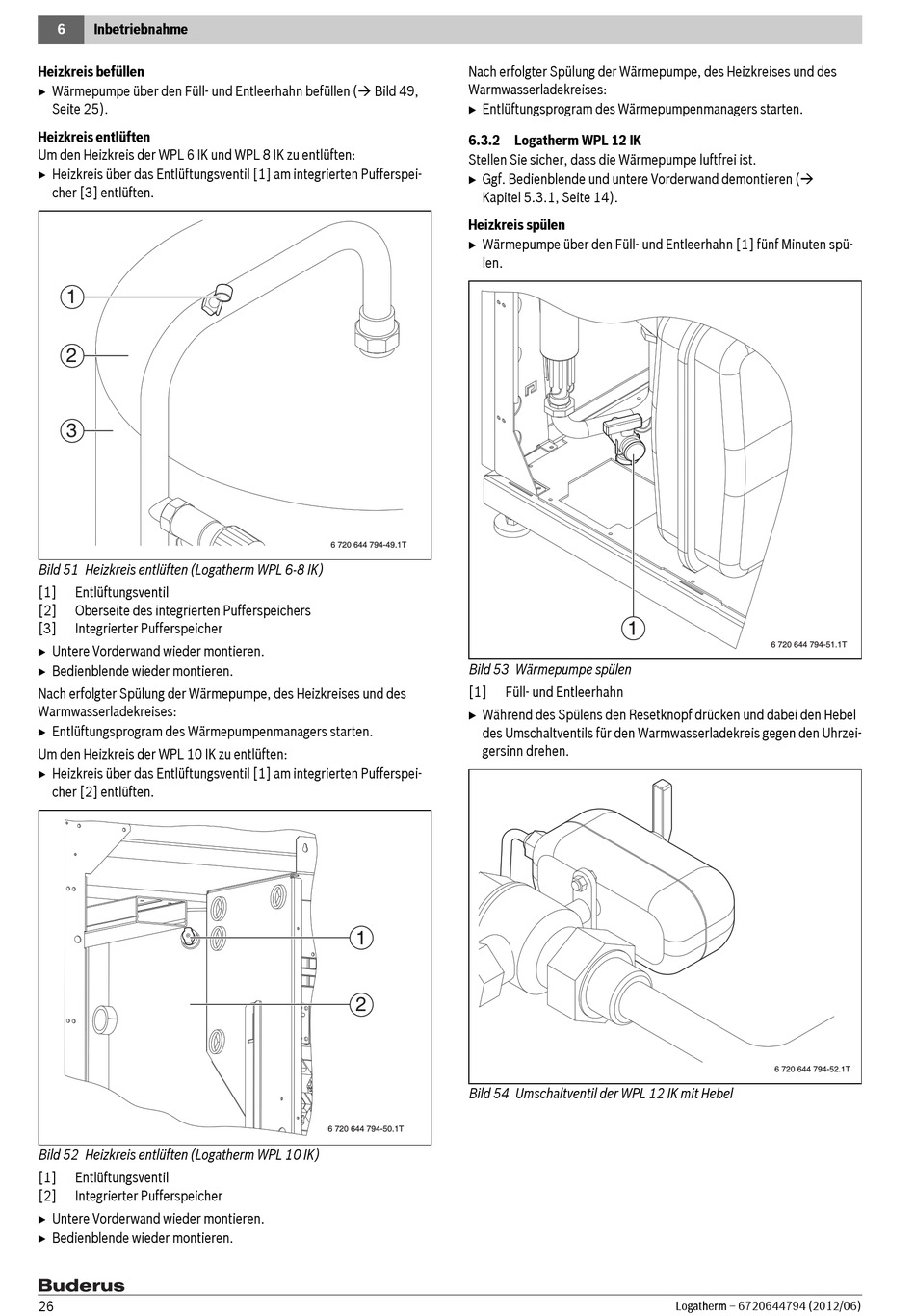

Bild 51 Heizkreis entlüften (Logatherm WPL 6-8 IK)
[1] Entlüftungsventil
[2] Oberseite des integrierten Pufferspeichers
[3] Integrierter Pufferspeicher
B Untere Vorderwand wieder montieren.
B Bedienblende wieder montieren.
Nach erfolgter Spülung der Wärmepumpe, des Heizkreises und des
Warmwasserladekreises:
B Entlüftungsprogram des Wärmepumpenmanagers starten.
Um den Heizkreis der WPL 10 IK zu entlüften:
B Heizkreis über das Entlüftungsventil [1] am integrierten Pufferspei-
cher [2] entlüften.
Bild 52 Heizkreis entlüften (Logatherm WPL 10 IK)
[1] Entlüftungsventil
[2] Integrierter Pufferspeicher
B Untere Vorderwand wieder montieren.
B Bedienblende wieder montieren.
26
Nach erfolgter Spülung der Wärmepumpe, des Heizkreises und des
Warmwasserladekreises:
Bild 49,
B Entlüftungsprogram des Wärmepumpenmanagers starten.

6.3.2 Logatherm WPL 12 IK

Stellen Sie sicher, dass die Wärmepumpe luftfrei ist.
B Ggf. Bedienblende und untere Vorderwand demontieren (
Kapitel 5.3.1, Seite 14).
Heizkreis spülen
B Wärmepumpe über den Füll- und Entleerhahn [1] fünf Minuten spü-
len.
6 720 644 794-49.1T
Bild 53 Wärmepumpe spülen
[1]
B Während des Spülens den Resetknopf drücken und dabei den Hebel
des Umschaltventils für den Warmwasserladekreis gegen den Uhrzei-
gersinn drehen.
1
2
Bild 54 Umschaltventil der WPL 12 IK mit Hebel
6 720 644 794-50.1T
1
Füll- und Entleerhahn
Logatherm – 6720644794 (2012/06)
6 720 644 794-51.1T
6 720 644 794-52.1T
