Aufstellungsplan Version 4
810(
+20
1 2
3

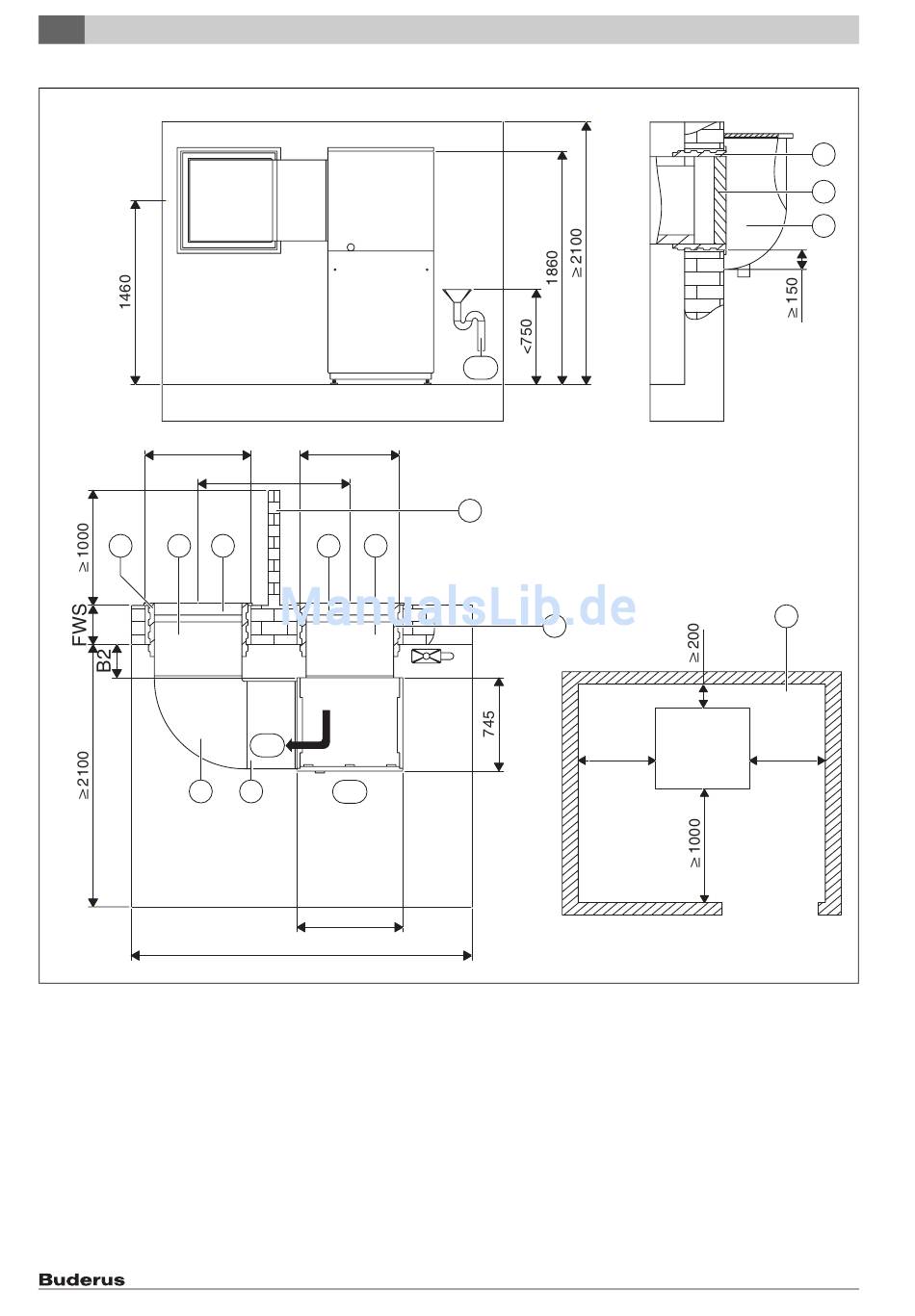

Bild 77 Aufstellungsplan Version 4
[B2] Bei Fertigwandstärke 240 mm - 320 mm: 355 mm
Bei Fertigwandstärke 320 mm - 400 mm: 275 mm
[LR] Luftrichtung
[BS] Bedienseite
[FWS]Fertigwandstärke
[KA] Kondensatablauf
[G] Schnitt Einbau im Lichtschacht
[1] Zubehör: Wanddurchführung 800x800x420 mm
[2] Zubehör: Luftkanal 700x700x450 mm
[3] Zubehör: Winkelbogen 700x700x750 mm
[4] Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845x850 mm
[5] Einbau unter Erdgleiche (Lichtschacht)
Zubehör: Regenschutzgitter 845x850 mm
36
) 810( )
+20
1280
4 4 2
LR
2 BS
845
≥2860
KA
8
1
≥600
[6] bauseits: Lichtschacht mit Wasserablauf
mindestens freier Querschnitt 0,6 m
[7] Mindestabstand für Servicezwecke
[ ] Kippmaß der Wärmepumpe ~ 2000 mm
[8] Lufttechnische Trennung: Tiefe: ≥ 1000 mm,
Höhe bei Lichtschachtmontage: ≥ 1000 mm,
Höhe bei der Montage über Erdgleiche: ≥ 1500 mm,
300 mm über dem Wetterschutzgitter
G
1
5
6
7
≥600
