Buderus Logatherm WPL 6 IK Montage- Und Wartungsanleitung Seite 37

Aufstellungsplan Version 5
1 2

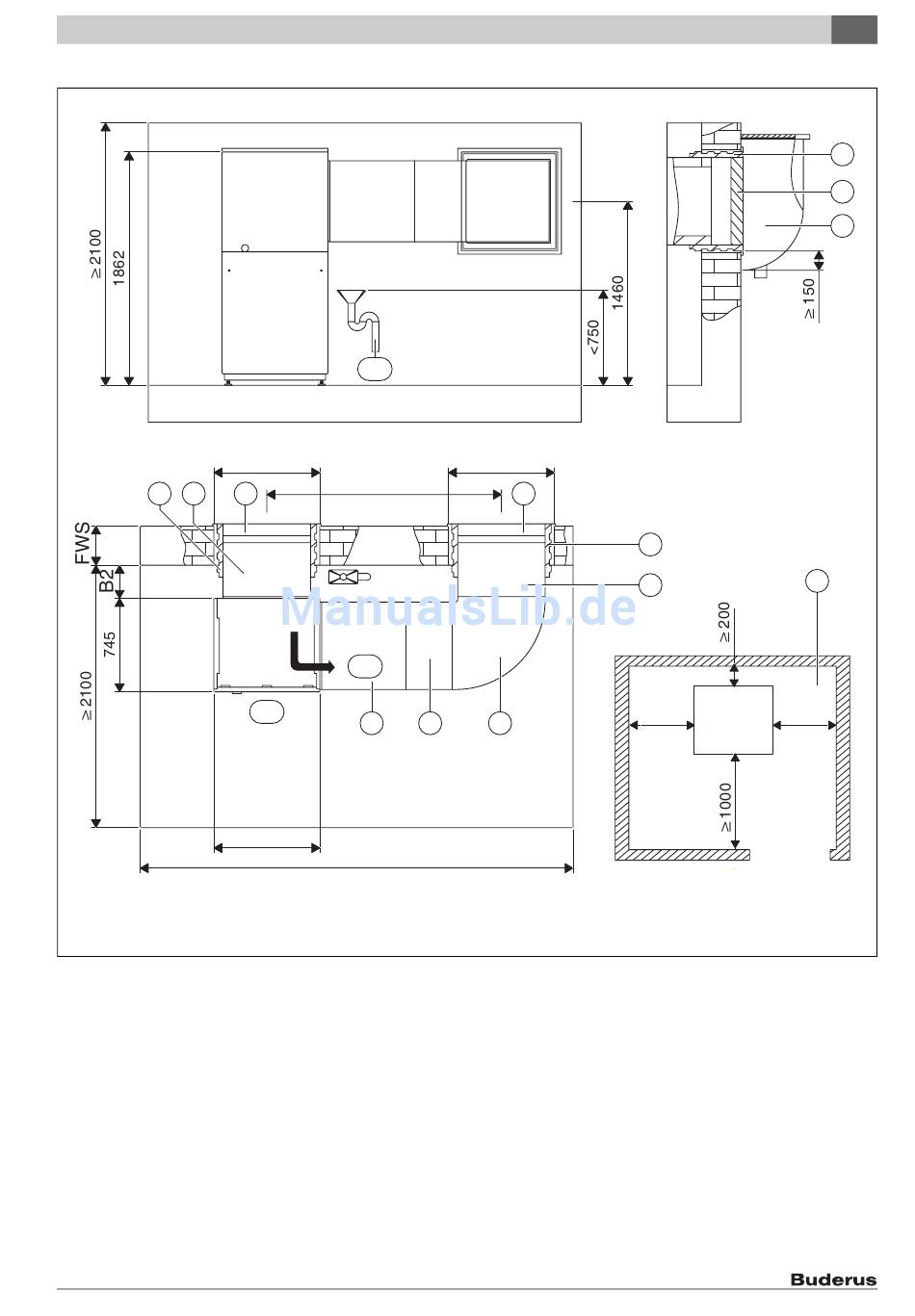

Bild 78 Aufstellungsplan Version 5
[B2] Bei Fertigwandstärke 240 mm - 320 mm: 355 mm
Bei Fertigwandstärke 320 mm - 400 mm: 275 mm
[LR] Luftrichtung
[BS] Bedienseite
[FWS]Fertigwandstärke
[KA] Kondensatablauf
[G] Schnitt Einbau im Lichtschacht
[1] Zubehör: Wanddurchführung 800x800x420 (mm)
[2] Zubehör: Luftkanal 700x700x450 (mm)
[3] Zubehör: Luftkanal 700x700x1000 (mm)
[4] Zubehör: Winkelbogen 700x700x750 mm
[5] Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845x850 (mm)
[6] Einbau unter Erdgleiche (Lichtschacht)
Zubehör: Regenschutzgitter 845x850 (mm)
Product Name – 6720644794 (2012/06)
KA
810( )
+20
2280
5
LR
BS
3
845
≥3860
810( )
+20
5
2 4
[7] bauseits: Lichtschacht mit Wasserablauf
mindestens freier Querschnitt 0,6 m
[8] Mindestabstand für Servicezwecke
[ ] Kippmaß der Wärmepumpe ~ 2000 mm
Anhang
G
1
8
2
≥600 ≥600
6 720 644 794-76.1T
2
9
1
6
7
37
