Hydraulik 4: 1 Heizkreis, solare Warmwasserbereitung, externer Kombinationsspeicher (Hydraulikcode 102)

FSK
PSS1
STA

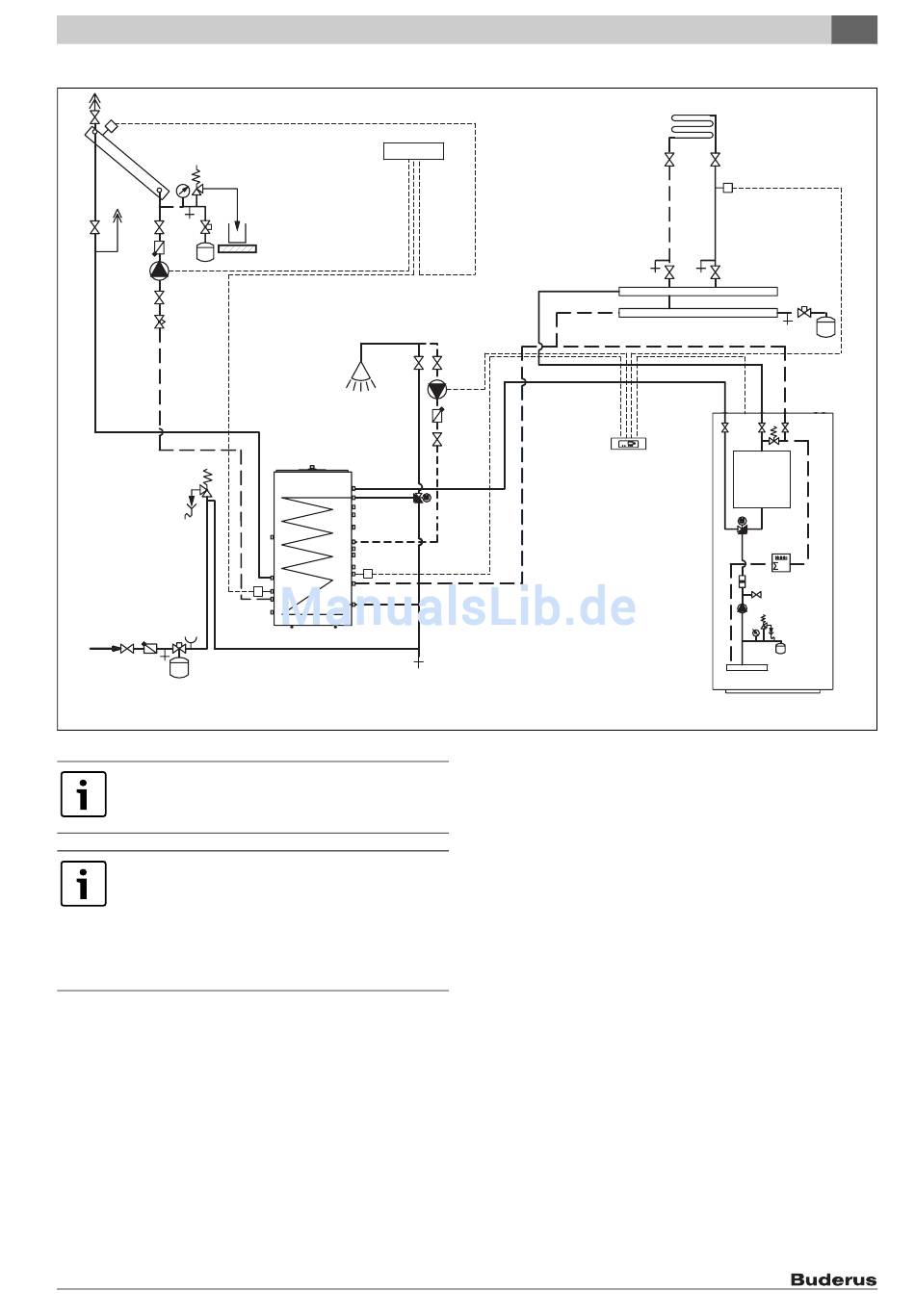

Bild 90 Hydraulik 4: 1 Heizkreis, solare Warmwasserbereitung und externer Kombinationsspeicher
Das Schaltbild ist nur eine schematische Darstellung –
bitte Stutzenbelegung beachten.
Die Solaranlage wird nur für die Warmwasserbereitung
genutzt. Wenn die Solaranlage auch zur Unterstützung
der Heizung genutzt wird, muss der Kombinationsspei-
cher durch einen zusätzlichen Rücklauf zur Wärmepum-
pe und ein zusätzliches externes Umschaltventil ergänzt
werden. Die interne Pumpe in der Logatherm WPL...IK
muss dann als ZUP definiert werden.
Kurzbeschreibung
• Kompakte Luft/Wasser-Wärmepumpe für die Innenaufstellung, ein
Heizkreis, solare Warmwasserbereitung mit externem Kombinations-
speicher
• Die kompakte Wärmepumpe ist bereits mit folgenden Bauteilen aus-
gestattet:
– Pufferspeicher 55 l bei WPL 6 IK und WPL 8 IK
– Pufferspeicher 80 l bei WPL 10 IK und WPL 12 IK
– Energieeffiziente Umwälzpumpe
– Heizstab 6 kW bei WPL 6 IK und WPL 8 IK
– Heizstab 9 kW bei WPL 10 IK und WPL 12 IK zur Unterstützung im
Heizbetrieb und bei der Warmwasserbereitung
– Wärmepumpenmanager Logamatic HMC 20
Product Name – 6720644794 (2012/06)
SC 20
KS__
TBW
FSS
KNW ... EW
ZIP
– Zusatzplatine Logamatic HMC 20 Z
– Wärmemengenzähler
– Umschaltventil für die Warmwasserbereitung
– Überströmventil für den Heizkreis
– Ausdehnungsgefäß 18 l bei WPL 6 IK und WPL 8 IK
– Ausdehnungsgefäß 24 l bei WPL 10 IK und WPL 12 IK
– Schnellentlüfter, Manometer und Sicherheitsventil für den Heiz-
kreis
• Monoenergetischer Betrieb
• Für einen Heizkreis konzipiert
Anhang 9
D
PS
A B
AB
J
ZWE
HUP
Logatherm WPL ... IK
6 720 644 794-90.1T
53
