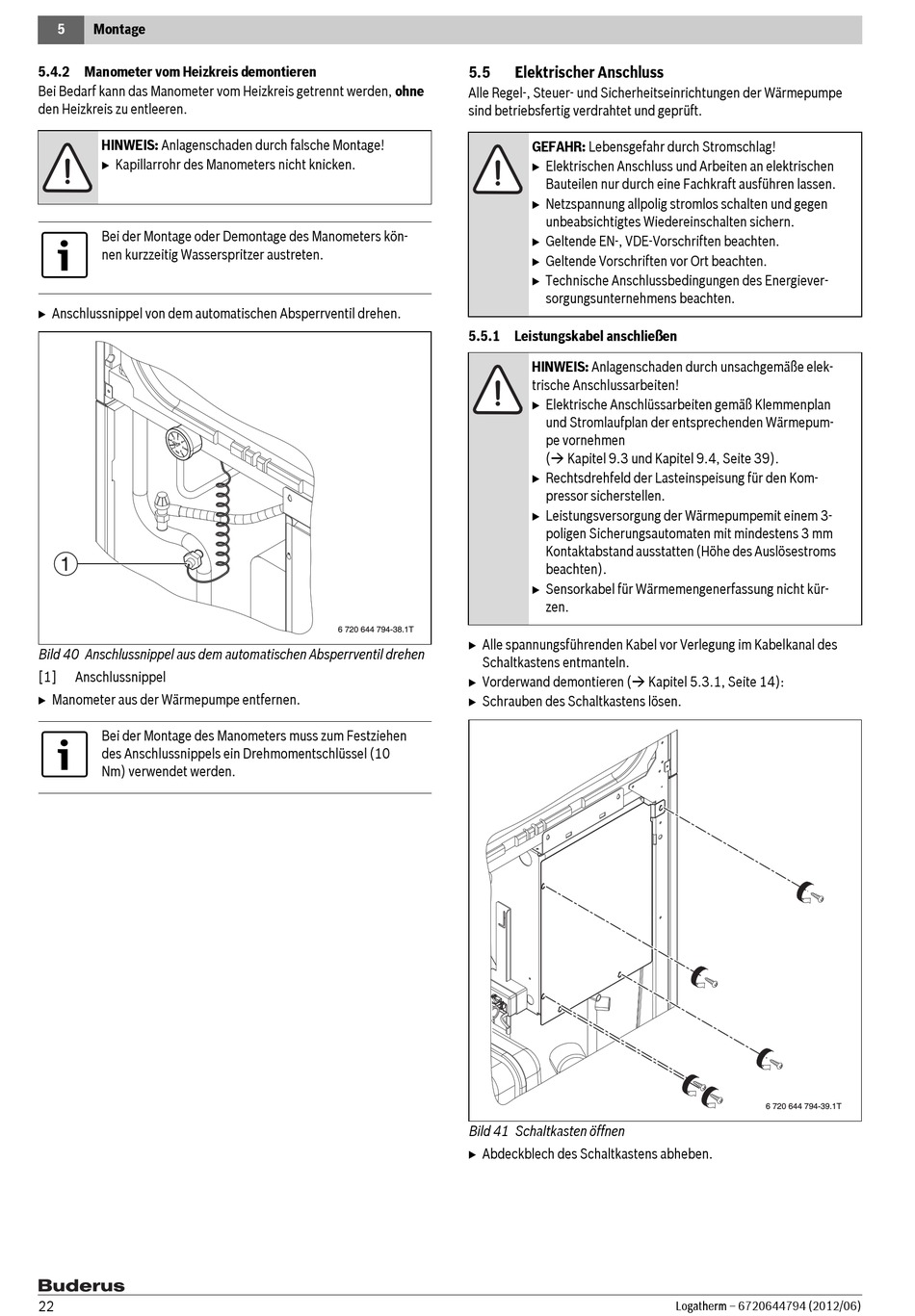

5 Montage

5.4.2 Manometer vom Heizkreis demontieren

Bei Bedarf kann das Manometer vom Heizkreis getrennt werden, ohne
den Heizkreis zu entleeren.
HINWEIS: Anlagenschaden durch falsche Montage!
B Kapillarrohr des Manometers nicht knicken.
Bei der Montage oder Demontage des Manometers kön-
nen kurzzeitig Wasserspritzer austreten.
B Anschlussnippel von dem automatischen Absperrventil drehen.
2 3
1
4
0
5
N m 6
1
Bild 40 Anschlussnippel aus dem automatischen Absperrventil drehen
[1] Anschlussnippel
B Manometer aus der Wärmepumpe entfernen.
Bei der Montage des Manometers muss zum Festziehen
des Anschlussnippels ein Drehmomentschlüssel (10
Nm) verwendet werden.
22
5.5
Alle Regel-, Steuer- und Sicherheitseinrichtungen der Wärmepumpe
sind betriebsfertig verdrahtet und geprüft.
5.5.1 Leistungskabel anschließen
6 720 644 794-38.1T
B Alle spannungsführenden Kabel vor Verlegung im Kabelkanal des
Schaltkastens entmanteln.
B Vorderwand demontieren (
B Schrauben des Schaltkastens lösen.
Bild 41 Schaltkasten öffnen
B Abdeckblech des Schaltkastens abheben.

Elektrischer Anschluss

GEFAHR: Lebensgefahr durch Stromschlag!
B Elektrischen Anschluss und Arbeiten an elektrischen
Bauteilen nur durch eine Fachkraft ausführen lassen.
B Netzspannung allpolig stromlos schalten und gegen
unbeabsichtigtes Wiedereinschalten sichern.
B Geltende EN-, VDE-Vorschriften beachten.
B Geltende Vorschriften vor Ort beachten.
B Technische Anschlussbedingungen des Energiever-
sorgungsunternehmens beachten.
HINWEIS: Anlagenschaden durch unsachgemäße elek-
trische Anschlussarbeiten!
B Elektrische Anschlüssarbeiten gemäß Klemmenplan
und Stromlaufplan der entsprechenden Wärmepum-
pe vornehmen
( Kapitel 9.3 und Kapitel 9.4, Seite 39).
B Rechtsdrehfeld der Lasteinspeisung für den Kom-
pressor sicherstellen.
B Leistungsversorgung der Wärmepumpemit einem 3-
poligen Sicherungsautomaten mit mindestens 3 mm
Kontaktabstand ausstatten (Höhe des Auslösestroms
beachten).
B Sensorkabel für Wärmemengenerfassung nicht kür-
zen.
Kapitel 5.3.1, Seite 14):
Logatherm – 6720644794 (2012/06)
6 720 644 794-39.1T
