5

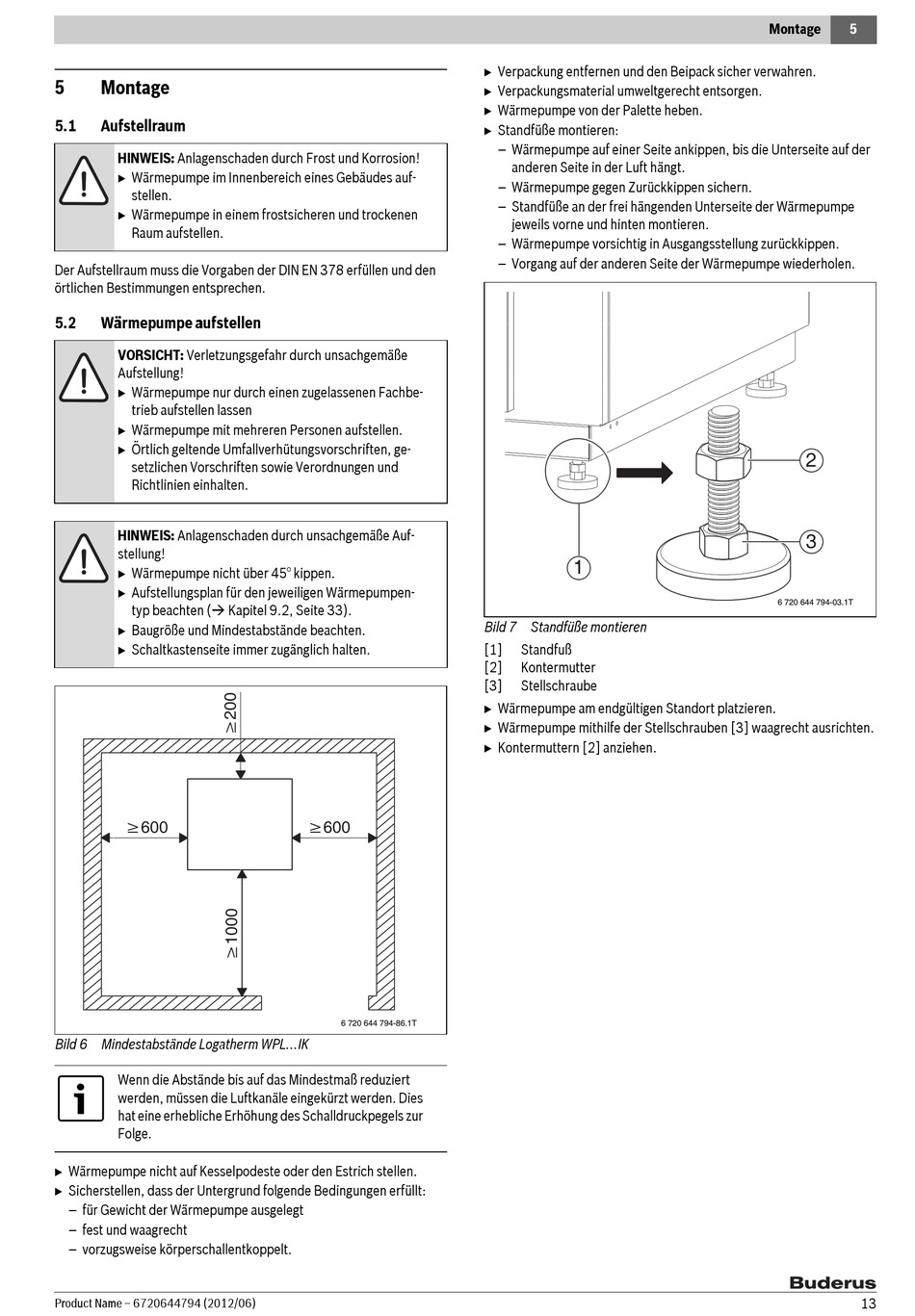

Montage

5.1

Aufstellraum

HINWEIS: Anlagenschaden durch Frost und Korrosion!
B Wärmepumpe im Innenbereich eines Gebäudes auf-
stellen.
B Wärmepumpe in einem frostsicheren und trockenen
Raum aufstellen.
Der Aufstellraum muss die Vorgaben der DIN EN 378 erfüllen und den
örtlichen Bestimmungen entsprechen.
5.2 Wärmepumpe aufstellen
VORSICHT: Verletzungsgefahr durch unsachgemäße
Aufstellung!
B Wärmepumpe nur durch einen zugelassenen Fachbe-
trieb aufstellen lassen
B Wärmepumpe mit mehreren Personen aufstellen.
B Örtlich geltende Umfallverhütungsvorschriften, ge-
setzlichen Vorschriften sowie Verordnungen und
Richtlinien einhalten.
HINWEIS: Anlagenschaden durch unsachgemäße Auf-
stellung!
B Wärmepumpe nicht über 45° kippen.
B Aufstellungsplan für den jeweiligen Wärmepumpen-
typ beachten (
B Baugröße und Mindestabstände beachten.
B Schaltkastenseite immer zugänglich halten.
≥600
Bild 6 Mindestabstände Logatherm WPL...IK
Wenn die Abstände bis auf das Mindestmaß reduziert
werden, müssen die Luftkanäle eingekürzt werden. Dies
hat eine erhebliche Erhöhung des Schalldruckpegels zur
Folge.
B Wärmepumpe nicht auf Kesselpodeste oder den Estrich stellen.
B Sicherstellen, dass der Untergrund folgende Bedingungen erfüllt:
– für Gewicht der Wärmepumpe ausgelegt
– fest und waagrecht
– vorzugsweise körperschallentkoppelt.
Product Name – 6720644794 (2012/06)
Kapitel 9.2, Seite 33).
≥600
6 720 644 794-86.1T
B Verpackung entfernen und den Beipack sicher verwahren.
B Verpackungsmaterial umweltgerecht entsorgen.
B Wärmepumpe von der Palette heben.
B Standfüße montieren:
– Wärmepumpe auf einer Seite ankippen, bis die Unterseite auf der
anderen Seite in der Luft hängt.
– Wärmepumpe gegen Zurückkippen sichern.
– Standfüße an der frei hängenden Unterseite der Wärmepumpe
jeweils vorne und hinten montieren.
– Wärmepumpe vorsichtig in Ausgangsstellung zurückkippen.
– Vorgang auf der anderen Seite der Wärmepumpe wiederholen.
1
Bild 7 Standfüße montieren
[1] Standfuß
[2] Kontermutter
[3] Stellschraube
B Wärmepumpe am endgültigen Standort platzieren.
B Wärmepumpe mithilfe der Stellschrauben [3] waagrecht ausrichten.
B Kontermuttern [2] anziehen.
Montage 5
2
3
6 720 644 794-03.1T
