9.2 Aufstellungspläne
Aufstellungsplan Version 1
1

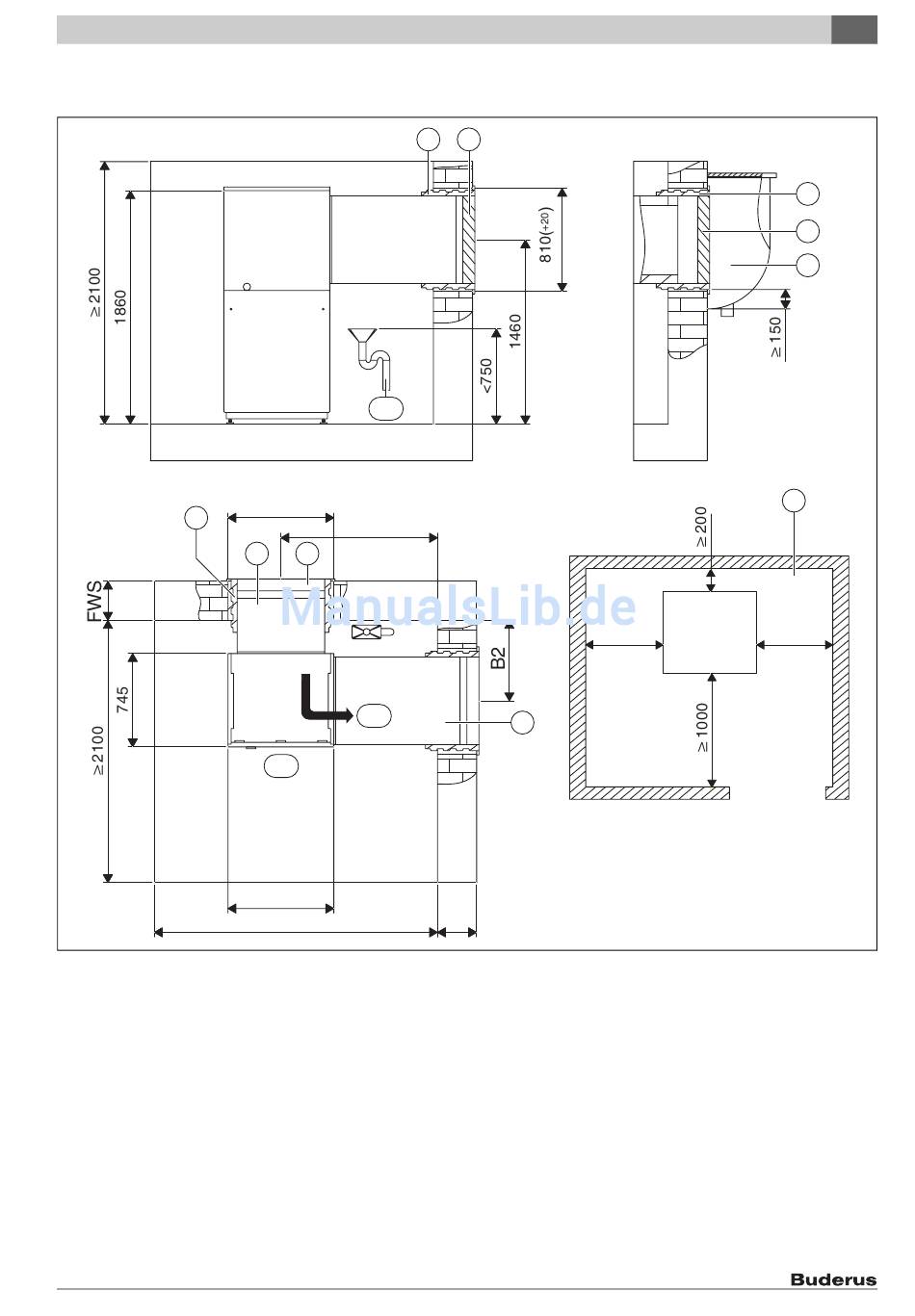

Bild 74 Aufstellungsplan Version 1
[B1] Bei Fertigwandstärke 240 mm - 320 mm: 1330 mm
Bei Fertigwandstärke 320 mm - 400 mm: 1250 mm
[B2] Bei Fertigwandstärke 240 mm - 320 mm: 730 mm
Bei Fertigwandstärke 320 mm - 400 mm: 650 mm
[LR] Luftrichtung
[BS] Bedienseite
[FWS]Fertigwandstärke
[KA] Kondensatablauf
[G] Schnitt Einbau im Lichtschacht
[1] Zubehör: Wanddurchführung 800x800x420 mm
[2] Zubehör: Luftkanal 700x700x450 mm
[3] Zubehör: Luftkanal 700x700x1000 mm
[4] Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845x850 mm
[5] Einbau unter Erdgleiche (Lichtschacht)
Zubehör: Regenschutzgitter 845x850 mm
Product Name – 6720644794 (2012/06)
1
KA
810( )
+20
B1
2 4
LR
BS
845
≥2270
4
≥600
3
FWS
[6] bauseits: Lichtschacht mit Wasserablauf
mindestens freier Querschnitt 0,6 m
[7] Mindestabstand für Servicezwecke
[ ] Kippmaß der Wärmepumpe: 2000 mm
Anhang
G
1
5
6
7
≥600
6 720 644 794-72.1T
