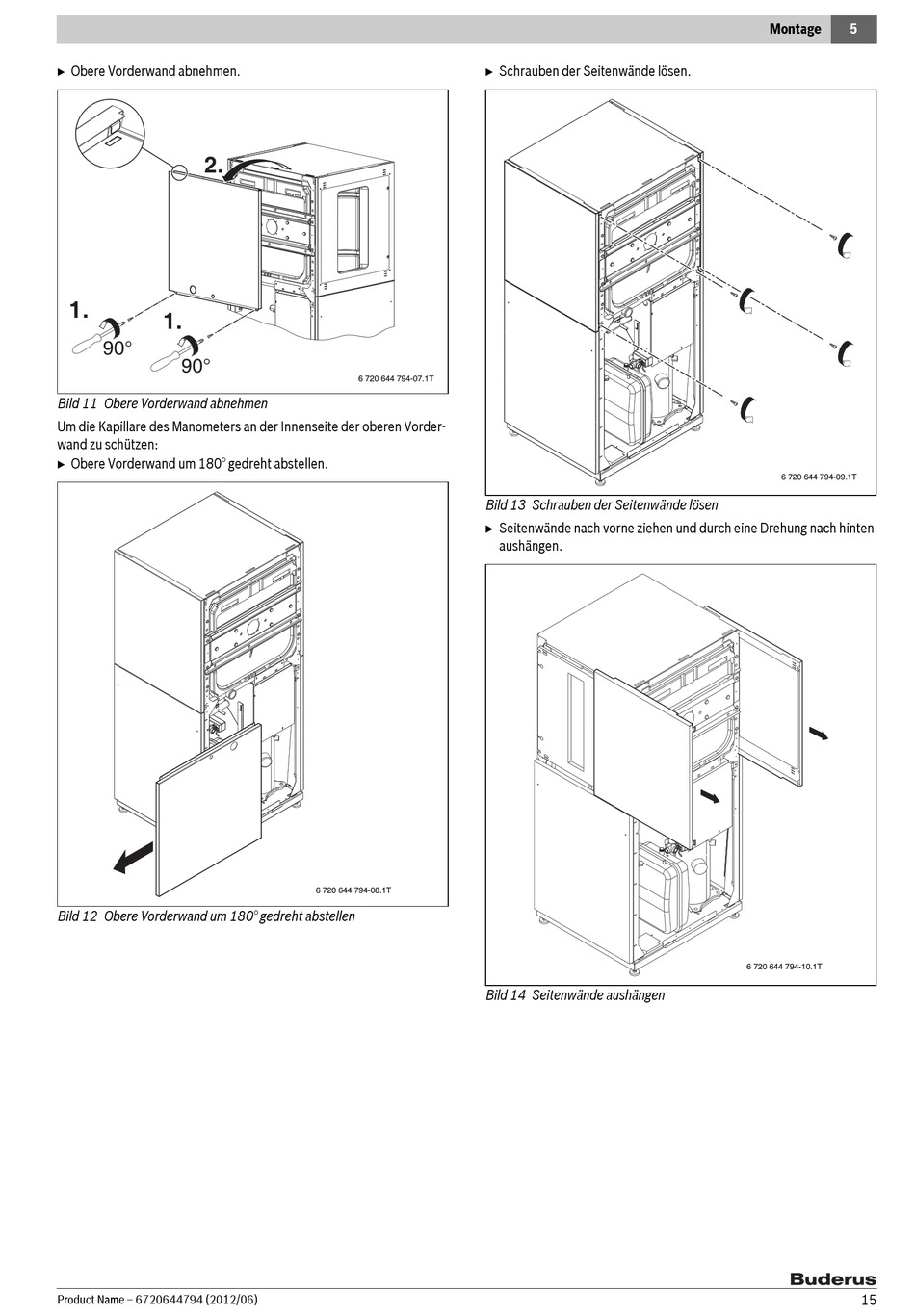

B Obere Vorderwand abnehmen.
2.
1.
1.
90°
90°
Bild 11 Obere Vorderwand abnehmen
Um die Kapillare des Manometers an der Innenseite der oberen Vorder-
wand zu schützen:
B Obere Vorderwand um 180° gedreht abstellen.
Bild 12 Obere Vorderwand um 180° gedreht abstellen
Product Name – 6720644794 (2012/06)
B Schrauben der Seitenwände lösen.
6 720 644 794-07.1T
Bild 13 Schrauben der Seitenwände lösen
B Seitenwände nach vorne ziehen und durch eine Drehung nach hinten
6 720 644 794-08.1T
Bild 14 Seitenwände aushängen
aushängen.
Montage 5
6 720 644 794-09.1T
6 720 644 794-10.1T
15
