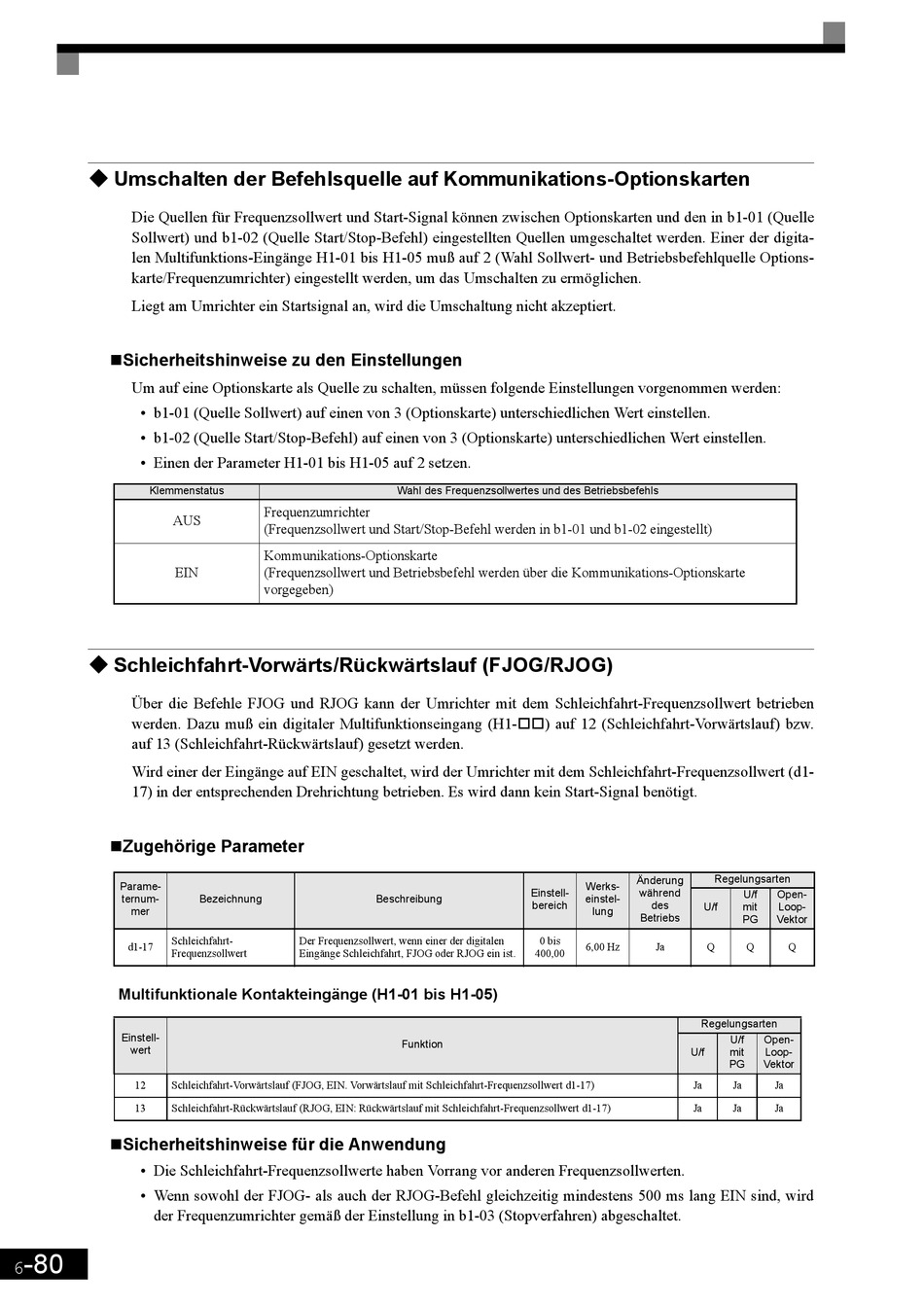

Umschalten der Befehlsquelle auf Kommunikations-Optionskarten

Die Quellen für Frequenzsollwert und Start-Signal können zwischen Optionskarten und den in b1-01 (Quelle
Sollwert) und b1-02 (Quelle Start/Stop-Befehl) eingestellten Quellen umgeschaltet werden. Einer der digita-
len Multifunktions-Eingänge H1-01 bis H1-05 muß auf 2 (Wahl Sollwert- und Betriebsbefehlquelle Options-
karte/Frequenzumrichter) eingestellt werden, um das Umschalten zu ermöglichen.
Liegt am Umrichter ein Startsignal an, wird die Umschaltung nicht akzeptiert.
"Sicherheitshinweise zu den Einstellungen
Um auf eine Optionskarte als Quelle zu schalten, müssen folgende Einstellungen vorgenommen werden:
b1-01 (Quelle Sollwert) auf einen von 3 (Optionskarte) unterschiedlichen Wert einstellen.
•
b1-02 (Quelle Start/Stop-Befehl) auf einen von 3 (Optionskarte) unterschiedlichen Wert einstellen.
•
Einen der Parameter H1-01 bis H1-05 auf 2 setzen.
•
Klemmenstatus
AUS
EIN
! ! ! !
Schleichfahrt-Vorwärts/Rückwärtslauf (FJOG/RJOG)
Über die Befehle FJOG und RJOG kann der Umrichter mit dem Schleichfahrt-Frequenzsollwert betrieben
werden. Dazu muß ein digitaler Multifunktionseingang (H1-##) auf 12 (Schleichfahrt-Vorwärtslauf) bzw.
auf 13 (Schleichfahrt-Rückwärtslauf) gesetzt werden.
Wird einer der Eingänge auf EIN geschaltet, wird der Umrichter mit dem Schleichfahrt-Frequenzsollwert (d1-
17) in der entsprechenden Drehrichtung betrieben. Es wird dann kein Start-Signal benötigt.
"Zugehörige Parameter
Parame-
ternum-
mer
Schleichfahrt-
d1-17
Frequenzsollwert
Multifunktionale Kontakteingänge (H1-01 bis H1-05)
Einstell-
wert
12 Schleichfahrt-Vorwärtslauf (FJOG, EIN. Vorwärtslauf mit Schleichfahrt-Frequenzsollwert d1-17)
13 Schleichfahrt-Rückwärtslauf (RJOG, EIN: Rückwärtslauf mit Schleichfahrt-Frequenzsollwert d1-17)
"Sicherheitshinweise für die Anwendung
Die Schleichfahrt-Frequenzsollwerte haben Vorrang vor anderen Frequenzsollwerten.
•
Wenn sowohl der FJOG- als auch der RJOG-Befehl gleichzeitig mindestens 500 ms lang EIN sind, wird
•
der Frequenzumrichter gemäß der Einstellung in b1-03 (Stopverfahren) abgeschaltet.
-80
6
Frequenzumrichter
(Frequenzsollwert und Start/Stop-Befehl werden in b1-01 und b1-02 eingestellt)
Kommunikations-Optionskarte
(Frequenzsollwert und Betriebsbefehl werden über die Kommunikations-Optionskarte
vorgegeben)
Bezeichnung
Der Frequenzsollwert, wenn einer der digitalen
Eingänge Schleichfahrt, FJOG oder RJOG ein ist.
Wahl des Frequenzsollwertes und des Betriebsbefehls
Einstell-
Beschreibung
bereich
0 bis
400,00
Funktion
Regelungsarten
Änderung
Werks-
während
U/f
einstel-
des
U/f mit
lung
Betriebs
PG
6,00 Hz Ja Q Q
Regelungsarten
U/f
U/f mit
PG
Ja Ja
Ja Ja
Open-
Loop-
Vektor
Q
Open-
Loop-
Vektor
Ja
Ja
