"PG-D2/PG-X2
Der PG kann an 5 und 12 V angeschlossen werden.
Vor dem Anschließen sind die Spezifikationen für die PG-Spannungsversorgung zu prüfen.
Die maximale Ansprechfrequenz beträgt 300 kHz.
Die Ausgangsfrequenz des PG (f
(Hz) = Motordrehzahl bei maximaler Ausgangsfrequenz (min
f
PG
Eine separate Spannungsversorgung ist erforderlich, wenn die Stromaufnahme des Impulsgebers über 200 mA
liegt. (Für kurzzeitige Spannungsausfälle ist ein Stützkondensator o. ä. vorzusehen.)

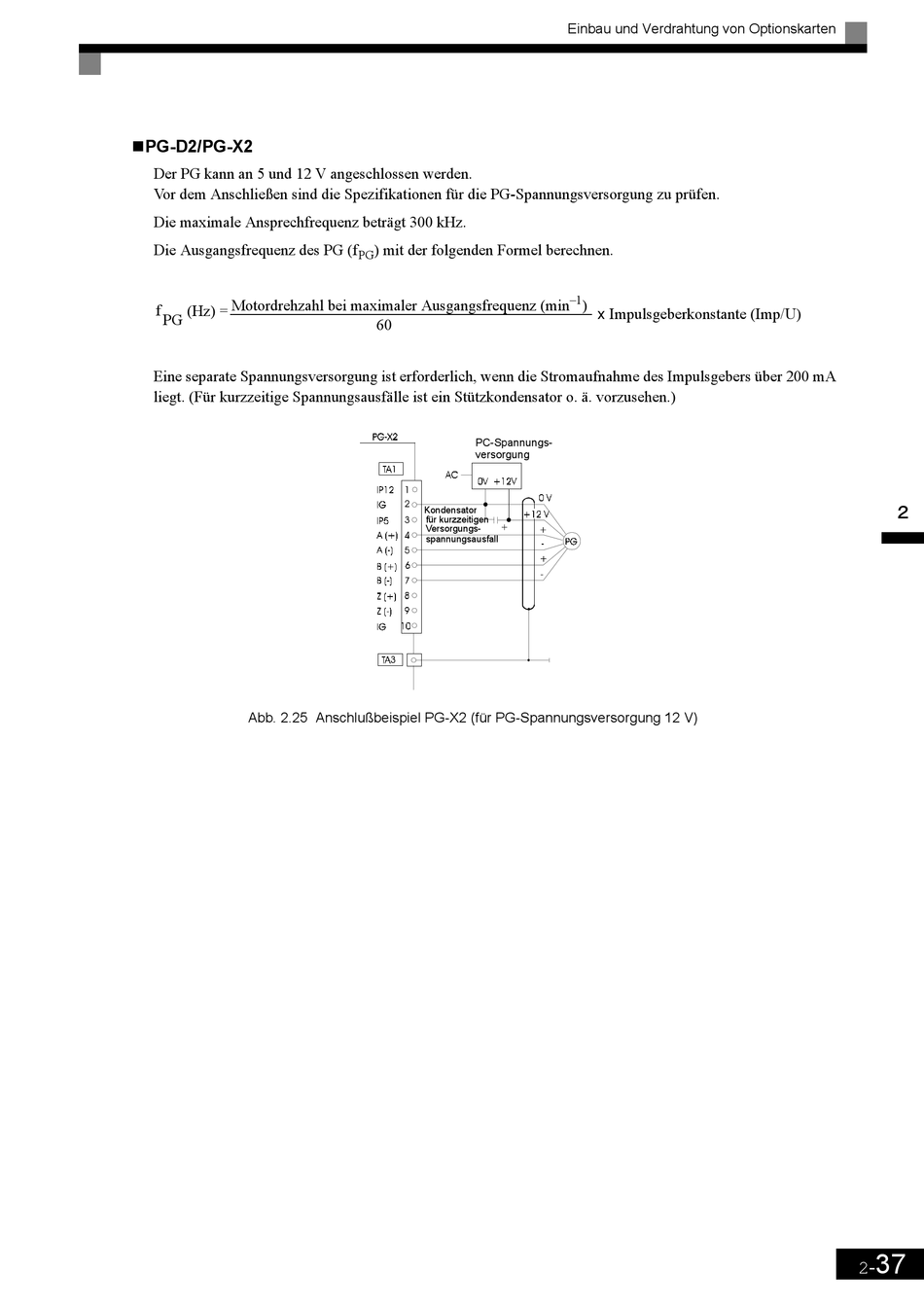

Abb. 2.25 Anschlußbeispiel PG-X2 (für PG-Spannungsversorgung 12 V)
) mit der folgenden Formel berechnen.
PG
60
PC-Spannungs-
versorgung
Kondensator
für kurzzeitigen
Versorgungs-
spannungsausfall
Einbau und Verdrahtung von Optionskarten
–1
)
x Impulsgeberkonstante (Imp/U)
37
2-
